Samenvatting

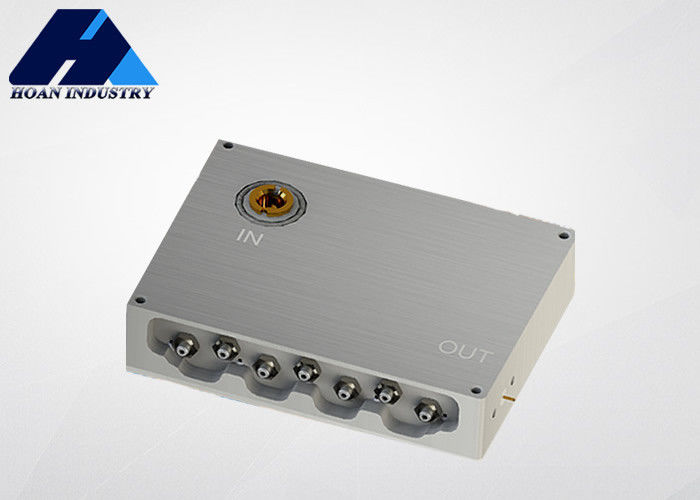

JT-QTF-1268-MCX-1 holtefilter is een bandpassfilter dat wordt gebruikt om signaalfrequentiebanden te selecteren, de bandbreedte van het invoersignaal te beperken, geluid te onderdrukken en de signaal-ruisverhouding te verbeteren.
Voornamelijk gebruikt in militaire Beidou-navigatie- en communicatiesystemen en kan ook worden gebruikt in civiele Beidou-navigatie- en communicatiesubsystemen.
Kenmerkend
Kleine afmetingen, licht gewicht, sterke aanpasbaarheid aan het milieu en hoge betrouwbaarheid.
Hoofdparameter
| Centrumfrequentie | f0=1268MHz |
| Verlies van de centrale frequentie-invoeging | ≤ 1 dB |
| afwijzing |
≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥ 25 dB@ f0±40MHz |
| VSWR | ≤ 1,3@f0±10MHz |
| gemiddelde vermogen | 1W |
| Impedantie | 50Ω |
| Interface type | IN:MCX-K;OUT:glasisolatie |
| werktemperatuur | -55°C ∼85°C |
| externe afmetingen | 60 × 45 × 14 mm |
| gewicht | 60 g |
