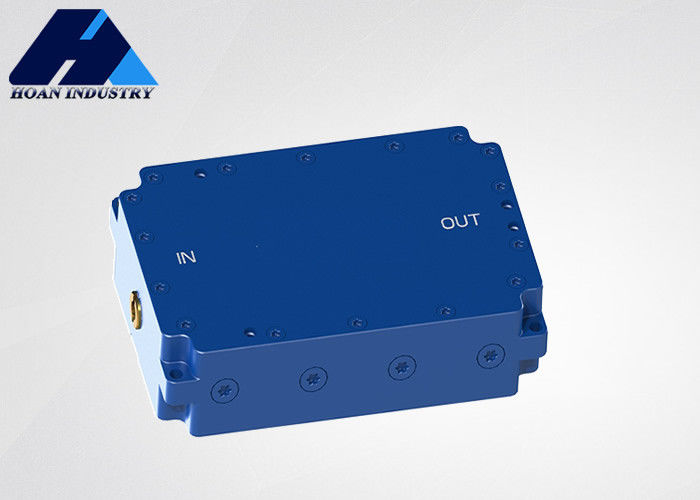

JT-QTF-1268-MCX holtefilter aangepast golfgeleider laag invoegverlies bandpassfilter

MOQ:	1
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Centrale frequentie:

f0=1268MHz

1 dB bandbreedte:

≥ 20MHz

Verlies van de centrale frequentie-invoeging:

≤ 0,95 dB

VSwr:

≤ 1,3@f0±10MHz

Impedantie:

50Ω

Interface type:

MCX-K

Werktemperatuur:

-55°C ∼85°C

Externe afmetingen:

81.6 × 52 × 20 mm

Gewicht:

112g

Afwijzing:

≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥ 30dB@f0±40MHz

Gemiddelde Macht:

Markeren:

Gepersonaliseerd golfgeleiderholtefilter

Filter met een laag invoegverlies

JT-QTF-1268-MCX holtefilter

Productbeschrijving

Samenvatting

JT-QTF-1268-MCX-holtefilter is een bandpassfilter dat wordt gebruikt om signaalfrequentiebanden te selecteren, de bandbreedte van het invoersignaal te beperken, geluid te onderdrukken en de signaal-ruisverhouding te verbeteren.

Voornamelijk gebruikt in militaire Beidou-navigatie- en communicatiesystemen en kan ook worden gebruikt in civiele Beidou-navigatie- en communicatiesubsystemen.

Kenmerkend

Kleine afmetingen, licht gewicht, sterke aanpasbaarheid aan het milieu en hoge betrouwbaarheid.

JT-QTF-1268-MCX holtefilter aangepast golfgeleider laag invoegverlies bandpassfilter 0

Hoofdparameter

Centrumfrequentie	f0=1268MHz
1 dB bandbreedte	≥ 20MHz
Verlies van de centrale frequentie-invoeging	≤ 0,95 dB
afwijzing	≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥ 30 dB@f0±40MHz
VSWR	≤ 1,3@f0±10MHz
gemiddelde vermogen	1W
Impedantie	50Ω
Interface type	MCX-K
temperatuur	-55°C ∼85°C
externe afmetingen	81.6 × 52 × 20 mm
gewicht	112 g
