EMC-veilige niet-magnetische draadkabelisolator JGX-2228D-665B Mount voor tijdelijke schokdissipatie voor precisie-elektronica

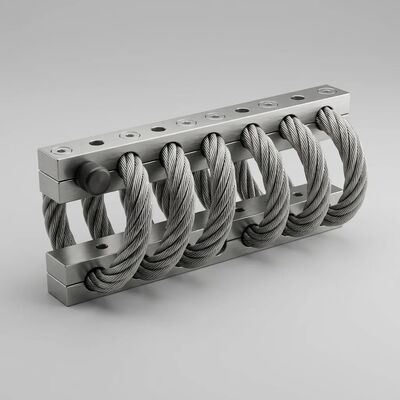

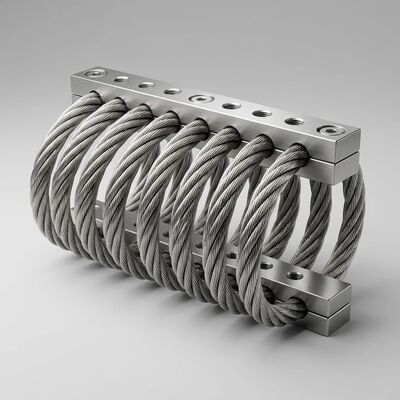

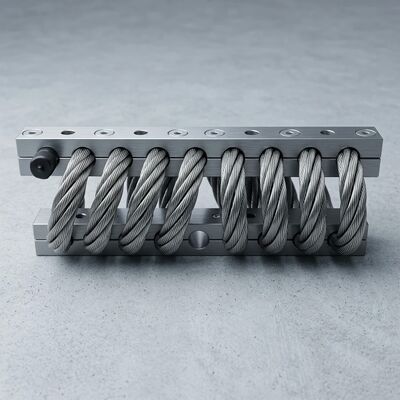

JGX-2228D-665B EMC-veilige niet-magnetische draadtouw trillingsisolator

De JGX-2228D-665B trillingsisolator is speciaal ontworpen voor toepassingen waarbij elektromagnetische compatibiliteit (EMC) en magnetische veldschoonheid cruciale operationele vereisten zijn.Dit model uit de JGX-2228 serie maakt gebruik van 22.2 mm doorsnede roestvrij staal AISI 304 strengkabel in volledig gegalveerd,niet-magnetische conditie ️ door aluminiumlegering 6061-T6 gegraven vasthoudende staven om een 8-lus helicale isolatieconstructie te vormen met een maximale statische belasting bij compressie van 665 kg.

De veerfunctie wordt gecreëerd door de elasticiteit die inherent is aan de buiging van een kabel die is gevormd tot een spiraalvormige lus.een conform beginrespons voor trillingsisolatie die geleidelijk verstijft onder toenemende belasting om overmatige verplaatsing tijdens schokgebeurtenissen te voorkomenDe dempingsfunctie is het resultaat van de relatieve wrijving tussen de afzonderlijke draadstrengen van de kabel.De 7*19-strengconstructie creëert honderden contactpunten tussen de draden, waarbij de Coulomb-wrijving dynamische mechanische energie omzet in verdeelde lage-grade warmteafvoer., onderhoudsvrij energiebeheersmechanisme.

De kabels, gemaakt van roestvrij staal AISI 304 in de geglote toestand, vertonen uitstekende waterdichte eigenschappen, uitzonderlijke corrosiebestendigheid en een stabiele,voorspelbare mechanische prestatiesMet hun corrosiebestendige, volledig metalen constructie, zijn Xi'an Hoan draad touw trillingsisolators milieustabiel, hoogwaardige apparaten die niet worden beïnvloed door extreme temperaturen,chemische stoffen, oliën, ozon, UV-straling en slijpmiddelen.

EMC-veilig en niet-magnetisch ontwerp

Conventionale trillingsisolatoren bevatten vaak ijzerlegeringen, magnetische roestvrij staalsoorten of ingebedde staalcomponenten die lokale magnetische velden kunnen vervormen,genereren wervelstromen in tijdwisselende veldenDe JGX-2228D-665B elimineert deze risico's door middel van een doelbewuste, toepassingsgerichte materiaalkeuze:

• niet-magnetisch kabelmateriaal:De AISI 304 roestvrijstalen kabel wordt geleverd in de volledig gegalvaniseerde toestand met een magnetische permeabiliteit (μr) die onder 1 is geverifieerd.02Op dit niveau wordt het materiaal geclassificeerd als niet-magnetisch en produceert het geen meetbare vervorming in diagnostische magnetische velden, met inbegrip van die welke worden gebruikt in MRI-apparaten (1.5T-7T), elektronenmicroscopie,met een vermogen van niet meer dan 10 W.
• niet-magnetische staaf:Aluminiumlegering 6061-T6 is van nature niet-magnetisch met een effectieve doorlaatbaarheid van 1,0 (identiek aan vrije ruimte).en geen residuele magnetische handtekening na blootstelling aan sterke externe velden.
• Passief apparaat ∼ nulemissies:De JGX-2228D-665B bevat absoluut geen elektronische componenten, geen motoren, geen sensoren en geen actieve elementen.Het genereert noch straalt elektromagnetische interferentie over een frequentieband.In tegenstelling tot actieve trillingsonderdrukkingssystemen heeft het geen stroomvoorziening, geen controller, geen feedbacklus nodig en produceert het geen schakelgeluid of harmonische emissies.
• Geen grondlusvorming:als gespecificeerd met harde geanodiseerde aluminiumstaven (die een elektrisch isolerende aluminium-oxide-oppervlaklaag vormen) en optionele niet-geleidende bussinstallaties,de JGX-2228D-665B zorgt voor een volledig galvanisch isolement tussen de geïsoleerde apparatuur en de montageconstructieDit voorkomt de vorming van grondlussen, die in gevoelige meetsystemen een veel voorkomende bron zijn van 50/60Hz-zoem en geluid.
• RF-transparent:De volledig metalen constructie maakt gebruik van niet-derzige materialen die niet met radiofrequentievelden in wisselwerking staan.De open spiraalgeometrie van de kabellussen minimaliseert ook het potentieel voor onbedoelde RF-reflectie of holte-resonantie-effecten die kunnen optreden bij vaste metalen structuren in antenne-nabijvelden.

Technologie voor de dissipatie van tijdelijke schokgolven

Een van de meest uitdagende scenario's in trillingsisolatie is het beheer van tijdelijke schokpulsen ­ van korte duur,Mechanische impulsen met een hoge amplitude die conventionele dempers kunnen overweldigen voordat ze tijd hebben om te reagerenDe JGX-2228D-665B behandelt dit via een inherente meerfasige schok-energie-afvoercascade die actief wordt binnen microseconden na de aankomst van het golffront:

• Impedantie van de golffront:Een schokpuls die door de montage structuur reist, komt de kabellus geometrie tegen als een abrupte mechanische impedantie verandering.Multi-strand kabel presenteert een complexe grens die veroorzaakt gedeeltelijke reflectie en modus omzetting van de inkomende spanningsgolf, scheren wordt omgezet in buigen en elke modusconversie vermindert de energie die wordt overgedragen aan de geïsoleerde nuttige lading.
• Verspreiding via meerdere paden:Binnen de 7*19 kabelstrengbundel splitst het schokgolffront zich in meerdere verspreidingspaden terwijl het door individuele draadstrengen reist.Verschillen in padlengte tussen buitenste en binnenste strengen veroorzaken tijdelijke verspreiding, verspreidt een hoge amplitude puls zich in een lagere amplitude, langere golfvorm die veel minder schadelijk is voor gevoelige apparatuur.
• Coulomb-frictie demping tussen strengen:Aangezien individuele draadstrengen relatieve micro-beweging ondergaan tijdens schokgeïnduceerde afbuiging, zet wrijving op elke inter-strand contactinterface kinetische energie om in warmte.Dit mechanisme is onmiddellijk., vereist geen viskeuze vloeistof, en schaalt natuurlijk met de inputamplitude ∙ grotere schokken betrekken meer contactpunten en produceren een evenredig grotere energieverlies.
• Niet-lineaire stijfheid verharding:Aangezien de kabellussen in het gebied met een hogere stijfheid van hun niet-lineaire veerkenmerken afwijken, beperkt de toenemende weerstand de maximale beweging en voorkomt het mechanische afdalen.De overgang van een laag isolatiegebied naar een hoog beschermd gebied vindt geleidelijk plaats., zonder de plotselinge krachtdiscontinuïteit die kenmerkend is voor mechanische snubbers.
• Omnidirectionele bescherming:De 8-lus helicale configuratie zorgt voor gelijktijdige energieverspilling in compressie, snij en roll assen.de meerdere kabellussen zijn optimaal georiënteerd om de inkomende energie te onderscheppen en te verdrijven, die in één enkel passief apparaat een ware transitieve multiassige bescherming biedt.

Technische specificaties

Montagebalken Materiaalkeuze en oppervlaktebehandeling

Materiaal van montagebalken:Aluminiumlegering 6061-T6 is de standaard aanbeveling voor EMC-gevoelige toepassingen vanwege zijn inherent niet-magnetische eigenschappen (μr = 1.0) en de elektrische isolatie door de harde geanodiseerde oppervlaktelaag. Stainless steel 304 in the annealed condition is available as an option for highly corrosive environments where the additional strength of steel is required — note that annealed 304 maintains non-magnetic classification (μr < 1.02).

Oppervlaktebehandeling Selectie van aluminium montagebalken:

• Witte anodisering:De kleur van de witte geanodiseerde aluminium bevestigingsstaven blijft dezelfde kleur als het aluminium zelf.Het is de normale oppervlaktebehandeling van de aluminium bevestigingsstavenOpmerking: witte geanodiseerde oppervlakken kunnen een zekere elektrische geleidbaarheid behouden.
• Hard anodiseren:De oppervlaktebehandeling om de aluminium bevestigingsstaven veel harder te maken dan de witte geanodiseerde manier.De dikkere oxidelaag zorgt voor een effectieve elektrische isolatie tussen de bevestigingsstaaf en het chassis van de apparatuurBijzondere toepassing voor complexe of bijzondere eisen van de werkomstandigheden van draadtouwisolatoren, met inbegrip van installaties die gevoelig zijn voor EMC, blootstelling aan buiten,en hoog slijtage toepassingen.

Belangrijkste kenmerken van de trillingsisolatoren van Xi'an Hoan

• Geen kriebelen of verouderen
• Hoge interne demping tussenstrengen Coulomb-wrijving zorgt voor amplitude-afhankelijke energieverlies zonder vloeistoffen of elastomeren
• Zeer breed temperatuurbereik ️ betrouwbare werking van -40°C tot +120°C zonder drift van de prestaties
• Grote verscheidenheid aan mogelijke armaturen ️ meerdere staafmaterialen, oppervlaktebehandelingen, bushingopties en montageconfiguraties
• Snel en economisch prototyping aangepaste EMC-gevalideerde configuraties beschikbaar met korte doorlooptijden
• Extrem robuuste constructie en lange levensduur
• Uitstekend gecombineerd schok- en trillingsisolatie-apparaat
• Niet aangetast door chemische agentia, zeewater, ozon, UV-stralen geschikt voor de meest veeleisende bedrijfsomgevingen
• EMC-veilig passief ontwerp ∼ nul elektromagnetische emissies, nul magnetische handtekening, nul energiebehoefte
• Niet-magnetische materialen in alle delen van de machine ‡ compatibel met MRI-, magnetometer- en elektronenmicroscopieomgevingen
• Transiente schokgolfverwijdering
• Onderhoudsvrije werking ️ geen smering, geen aanpassing, geen geplande service van welke aard dan ook

Toepassingsgebieden  EMC-veilige trillingsisolatie

Vaak gestelde vragen JGX-2228D-665B EMC-veilige isolator

Vraag: Is de JGX-2228D-665B echt niet-magnetisch?
A: Ja. Zowel de AISI 304 roestvrijstalen kabel (verhitte toestand, μr < 1,02) als de aluminium 6061-T6 staven (μr = 1,0) worden geclassificeerd als niet-magnetische materialen.De isolator produceert geen meetbare magnetische veldvervorming en is gespecificeerd voor installaties van hulpmiddelen in apparatuurruimtes voor MRI-suite.Op verzoek leveren wij materialencertificaten die de magnetische doorlaatbaarheid documenteren.

V: Hoe verschilt de tijdelijke verstrooiing van schokgolven van de normale trillingsdemping?
A: Regelmatige trillingsdemping richt zich op continue, lagere amplitude oscillatie.De JGX-2228D-665B bedient beide via verschillende mechanismen: de elasticiteit van de kabellus isoleert de steady-state trillingen, terwijl de multi-path inter-strand Coulomb-wrijving cascade de schokenergie binnen microseconden van de aankomst van het golffront verdrijft.De niet-lineaire stijfheidscurve zorgt voor een geleidelijk toenemende weerstand die voorkomt dat de bodem onder schok valt, zonder dat de isolatie bij normale trillingsniveaus wordt opgeofferd.

Vraag: Heeft de JGX-2228D-665B elektrische aarding of afscherming nodig?
De JGX-2228D-665B is een volledig passief mechanisch apparaat.De harde geanodiseerde oppervlakte behandeling op de aluminium staven in feite zorgt voor elektrische isolatie tussen de apparatuur en het montageoppervlak, het voorkomen van de vorming van een grondlus ­ een veel voorkomende bron van geluid in gevoelige meetsystemen.

V: Kan de JGX-2228D-665B worden aangepast aan specifieke EMC-vereisten?
A: Ja. Ons engineering team kan het staafmateriaal, de oppervlaktebehandeling, het busmateriaal en het montagegatpatroon configureren om aan uw specifieke EMC, magnetische schoonheid te voldoen,en mechanische vereistenWe leveren regelmatig aangepaste configuraties voor medische beeldvorming OEM's, halfgeleider apparatuur fabrikanten, en wetenschappelijke instrument bouwers.Neem contact met ons op met uw specificaties voor een technisch advies.

V: Welke documentatie is beschikbaar voor de verificatie van EMC/MRI-naleving?
A: We leveren materiaalcertificaten volgens EN 10204 3.1 inclusief gegevens van magnetische doorlaatbaarheidstests, ISO 9001:2015 kwaliteitssysteemcertificering, RoHS-conformiteitsdocumentatie,en CE-markering indien van toepassingVoor OEM-kwalificatieprogramma's kunnen aangepaste testrapporten voor specifieke materiële eigenschappen worden geregeld.

Ondernemingsinformatie ?? Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. is de professionele fabrikant van trillingsisolatoren en bevestigingen, die oplossingen voor energie-absorptie en trillingsisolatie van topkwaliteit levert aan een verscheidenheid aan commerciële,de industriële sector en de zware industrie.

Onze producten bestrijken een breed assortiment, waaronder trillingsisolatoren voor draadtouwen, elastomeer schokbevestigingen, wrijvingsdempers en schokdempers, evenals LC-filters en microwavecommunicatiecomponenten.Sinds de oprichting in 2005, met een snelle ontwikkeling gedurende twee decennia, zijn we gegroeid tot meer dan 500 medewerkers, waaronder meer dan 100 technische en technische experts.Het bedrijf is gevestigd in Xi'an High-tech Zone., Shaanxi, China, met 800 vierkante meter speciale productie- en O&O-faciliteiten.

Nu bedienen we klanten in meer dan 31 provincies in China en bijna 25 landen in het buitenland. We leveren trillingsisolatie oplossingen voor motor aandrijvingen, ventilator systemen, punch machines, liften,compressoren, chemische verwerkingsapparatuur, spoorweg- en metro-systemen, bruggenbouw, mechanische apparatuur, grootschalige bouw, opnamestudio's, theaters, voertuigen, schepen,en industriële machines van alle soorten.

Neem vandaag nog contact met ons op om te zien hoe onze producten uw specifieke apparatuurtoepassingsbehoeften kunnen ten goede komen,of u kunt een van onze vele vertegenwoordigers vinden om u te helpen aan uw productvereisten te voldoenWe zijn gespecialiseerd in toepassingsgebonden isolatieontwerp met bijzondere expertise in EMC-compatibele en magnetisch schone installaties voor medische, wetenschappelijke en telecommunicatieomgevingen.

Certificering en kwaliteitsborging

• ISO 9001:2015 Kwaliteitsmanagementsysteem
• RoHS-richtlijn 2011/65/EU
• Materiaalcertificaten volgens EN 10204 3.1 (inclusief gegevens over magnetische doorlaatbaarheid)
• CE-markering beschikbaar op aanvraag
• Op maat gemaakte EMC/MRI-compatibiliteitsdocumentatie ️ Beschikbaar voor OEM-kwalificatie
