JGX-1276D-176B Draadtouw trillingsisolator Progressieve niet-lineaire dempingscurve Wrijving Energieverspilling

JGX-1276D-176B Trillingsdemper van staalkabel

De JGX-1276D-176B is een trillingsdemper van roestvrijstalen kabel, gebouwd voor industriële apparatuur die stabiele werking vereist onder continue trillingen en incidentele schokbelastingen. De volledig metalen constructie zorgt voor stabiele prestaties bij extreme temperaturen, vochtigheid, chemicaliën, oliën, ozon en schurend stof, zonder rubberen of elastomeer onderdelen die verouderen of barsten.

Werkingsprincipe

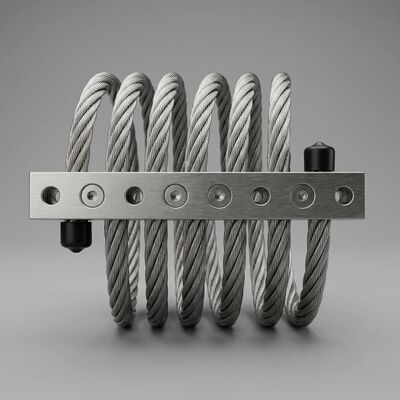

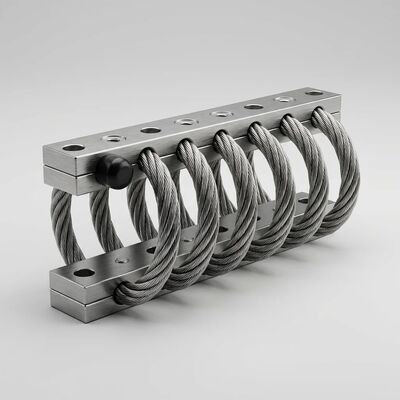

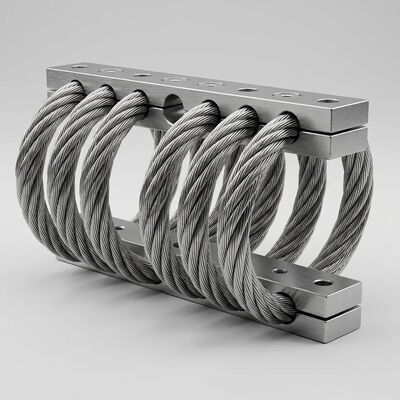

Elke demper is samengesteld uit gestrande roestvrijstalen kabel, gevormd tot helicale lussen tussen twee borgstangen. Elastische buiging van de voorgevormde kabelogen zorgt voor de veerwerking, terwijl glijdend contact tussen de individuele draadstrengen mechanische energie omzet in warmte. Dit dubbele mechanisme levert zowel draagvermogen als trillingsdemping in één compacte component.

Belangrijkste Verkooppunten

• Progressieve Niet-Lineaire Dempingcurve - de demper reageert zacht op trillingen met kleine amplitudes en wordt progressief stijver naarmate de doorbuiging toeneemt, zodat lichte storingen worden gefilterd terwijl ernstige schokken stevig worden opgevangen.
• Zelfregulerende Droge Wrijvingsenergie Dissipatie - dempingskracht wordt van nature gegenereerd door de wrijving tussen de strengen van de kabel, past zich aan de intensiteit van de trilling aan en vereist geen vloeistoffen, afdichtingen of onderhoud.
• Corrosiebestendige Volledig Metalen Constructie - roestvrijstalen kabel gecombineerd met aluminium of roestvrijstalen stangen biedt een lange levensduur in buiten-, maritieme en afspoelbare omgevingen.

Technische Specificatie

Materialen & Afwerking

Borgstangen zijn verkrijgbaar in roestvrij staal of aluminiumlegering. Aluminium stangen kunnen worden afgewerkt met witte anodisering voor standaard gebruik of harde anodisering voor veeleisende omstandigheden die extra oppervlaktehardheid vereisen. Kabels zijn gemaakt van 304 roestvrijstalen gestrande draad.

Milieu-aanpassingsvermogen

Het apparaat werkt betrouwbaar in een werktemperatuurbereik van -55°C tot 120°C, met een natuurlijke frequentie van 7Hz tot 15Hz. De volledig metalen constructie is immuun voor UV-straling, ozon, olie en chemische aantasting, waardoor het geschikt is voor buiteninstallaties en afspoelbare ruimtes.

Selectie Gids

Kies de montageoriëntatie en het stangmateriaal op basis van het gewicht van de apparatuur en de omgevingsomstandigheden. De maximale statische belastingswaarde van 176 kg is van toepassing op verticale montage; bevestig de dynamische belasting en de trillingsfrequentie van uw toepassing voordat u selecteert, zodat de demper binnen het ontworpen doorbuigingsbereik werkt.

Toepassingen

Geschikt voor pompen, ventilatoren, compressoren, generatoren, motoren, centrifuges, elektronische behuizingen, communicatiekasten, optische instrumenten, HVAC-units en laboratoriuminstrumenten die bescherming nodig hebben tegen overgedragen trillingen en hanteringsschokken.
