Niet-lineaire stijfheidscurve draadkabelisolator JGX-2228D-665B Milieuvriendelijke volledig metalen houder voor industriële apparatuur

JGX-2228D-665B Niet-lineaire stijfheid draadtouw trillingsisolator

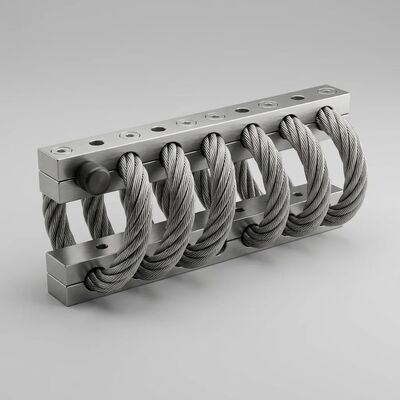

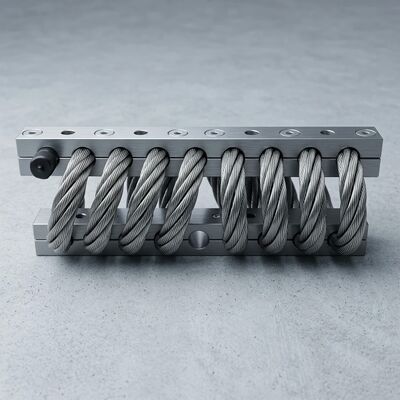

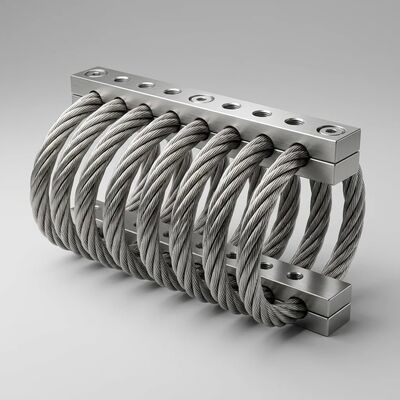

De JGX-2228D-665B draadtouw trillingsisolator levert geavanceerde niet-lineaire stijfheidstechniek voor industriële trillingscontrole en schokisolatie.gebruik maken van 22.2mm diameter stainless steel 304 stranded cable threaded through precision-machined aluminum alloy 6061-T6 retaining bars to form an 8-loop helical isolation assembly rated for 665kg maximum static load in compression.

De veerfunctie wordt gecreëerd door de elasticiteit die inherent is aan het buigen van een kabel die is gevormd tot een spiraallus.de kabelgeometrie zorgt voor een geleidelijk verstijvende reactie: zacht en compliant bij lage amplitudes voor een superieure trillingsisolatie, die vervolgens naar een steviger tempo overgaat naarmate de afbuiging toeneemt om een structurele bodemval tijdens schokgebeurtenissen te voorkomen.De dempingsfunctie is het gevolg van relatieve wrijving tussen de afzonderlijke draadstrengen van de kabelOnder dynamische belasting zet micro-slip op honderden contactpunten kinetische energie om in laagwaardige thermische dissipatie.een snelheidsproportionele demping zonder dat hydraulische vloeistoffen nodig zijn, elastomere elementen of actieve besturingssystemen.

De kabels, die zijn gemaakt van roestvrij staal AISI 304, vertonen uitstekende waterdichte eigenschappen, uitzonderlijke corrosiebestendigheid,en stabiele mechanische prestaties gedurende de gehele levensduurMet hun corrosiebestendige, volledig metalen constructie, zijn Xi'an Hoan draad touw trillingsisolators milieustabiel, hoogwaardige apparaten die niet worden beïnvloed door extreme temperaturen,chemische stoffen, oliën, ozon, UV-straling en slijpmiddelen.

Technologie voor niet-lineaire stijfheidskurve

Het belangrijkste technische voordeel van de JGX-2228D-665B is de niet-lineaire progressieve stijfheidskurve.voldoende zacht voor isolatie met lage amplitude versus voldoende stijf voor overbelastingbeschermingDe JGX-2228D-665B lost dit op door middel van kabelgeometrie die een continu variabele veersnelheid produceert over het afbuigingsbereik.

Drie mechanismen werken samen om dit gedrag te veroorzaken:

• Geometrische verstijving:Naarmate de voorgevormde spiraalvormige kabellussen afwijken, neemt de effectieve radius van kromming af, waardoor de buigmomentarm verandert.Dit veroorzaakt een geleidelijke toename van de kracht die nodig is voor elke extra millimeter van verplaatsing, waarbij een ingebouwd overbelastingbeschermingsmechanisme wordt gecreëerd zonder externe snubbers of reisstoppen.
• Strandcompressie:Onder toenemende compressiebelasting worden de afzonderlijke draadstrengen binnen de 7*19-kabelconstructie gereorganiseerd en compact gemaakt, waardoor extra contactpunten tussen de strengen worden aangesloten.Dit verhoogt de effectieve dwarsdoorsnede buigstijfheid als functie van de belasting grootte.
• Frictie-geactiveerde amplitude-afhankelijke demping:De Coulomb-wrijving tussen de afzonderlijke draadstrengen schaalt van nature met de invoeramplitude.grote schokgebeurtenissen zorgen voor maximale wrijving voor snelle energieverliesDe dempingsgraad varieert van 0,15 bij lage amplitude tot 0,25 bij schokbelasting.

The resulting stiffness characteristic transitions smoothly from a lower-rate isolation zone (optimized for steady-state vibration in the 8-50Hz range) to a higher-rate protection zone (preventing excessive displacement during transient shock events rated to 20g/11ms half-sine)Dit dual-mode-gedrag elimineert de noodzaak van afzonderlijke isolatiefasen, waardoor de complexiteit van het systeem en de installatievoetafdruk worden verminderd.

Groene en milieuvriendelijke naleving van de voorschriften  Duurzame trillingscontrole

Deze isolator bevat geen rubber, geen elastomeren en geen synthetische polymeren.microplastic deeltjes afstoten, en kan niet economisch gerecycled worden.

• Volledige materiaalrecycling:The AISI 304 stainless steel cable (approximately 60% by mass) and aluminum alloy 6061-T6 bars (approximately 40% by mass) are both infinitely recyclable through established industrial metal recovery channels without downgradingAan het einde van de levensduur kunnen de twee materialen gemakkelijk worden gescheiden en verwerkt via standaard recyclingstromen, wat de doelstellingen van de circulaire economie ondersteunt.
• Nul VOC-emissies:Er worden geen vluchtige organische verbindingen vrijgegeven tijdens de productie, installatie of werking.en hardingsmiddelen die gewoonlijk voorkomen in elastomeerisolatoren.
• RoHS-conformiteit:Gecertificeerd vrij van lood, kwik, cadmium, zeswaardig chroom, polybrombifenylen (PBB) en polybromdifenylethers (PBDE) overeenkomstig Richtlijn 2011/65/EU.
• Geen griezel of veroudering:In tegenstelling tot rubberen bevestigingen die hard worden, barsten en regelmatig moeten worden vervangen, behoudt de metalen constructie onbeperkt dezelfde mechanische eigenschappen.De typische levensduur van de beschermde apparatuur is met een factor 3-5* groter dan die van de beschermde apparatuur., waardoor de frequentie van de vervanging en het daarmee gepaard gaande materiaalverspilling vermindert.
• Vervaardiging met weinig energie:Bij de kabel- en staafbewerking wordt voornamelijk gebruik gemaakt van koudbewerkingstechnieken met een relatief lage energieinvoer ten opzichte van gieten, spuitgieten,met een gewicht van niet meer dan 10 kg.
• Compatibel met de cleanroom:Geen uitstoot, dus de JGX-2228D-665B is geschikt voor gesloten omgevingen, laboratoria...en HVAC plenums waar de luchtkwaliteit wordt gereguleerd.
• Geen smeermiddel nodig:Het wrijvingsdempingsmechanisme tussen de strengen is droog en onderhoudsvrij.het elimineren van een andere bron van potentiële milieuverontreiniging.

Technische specificaties

Montagebalken Materiaalkeuze en oppervlaktebehandeling

Materiaal van montagebalken:Het kan worden gekozen uit roestvrij staal of aluminium, afhankelijk van de toepassingsvereisten.Aluminiumlegering 6061-T6 is de standaard aanbeveling voor de meeste industriële toepassingen vanwege zijn uitstekende sterkte-gewichtsverhouding en natuurlijke corrosiebestendigheidRoestvrij staal 304 wordt aanbevolen voor zeer corrosieve omgevingen, waaronder offshoreplatforms en chemische verwerkingsfaciliteiten.

Oppervlaktebehandeling Selectie van aluminium montagebalken:

• Witte anodisering:De kleur van de witte geanodiseerde aluminium bevestigingsstaven blijft dezelfde kleur als het aluminium zelf.Het is de normale oppervlaktebehandeling van de aluminium bevestigingsstaven, geschikt voor binnentoepassingen en algemeen industrieel gebruik.
• Hard anodiseren:De oppervlaktebehandeling om de aluminium bevestigingsstaven veel harder te maken dan de witte geanodiseerde manier.Het produceert een dichte oxidelaag met een oppervlaktehardheid van meer dan 60 HRC- speciaal gebruik voor complexe of bijzondere vereisten van de werkomstandigheden van draadtouwisolatoren, met inbegrip van blootstelling aan buiten, installaties met hoge slijtage,en toepassingen die elektrische isolatie tussen montageoppervlakken vereisen.

Belangrijkste kenmerken van de trillingsisolatoren van Xi'an Hoan

• Geen kriebelen of veroudering ️ constante mechanische eigenschappen gedurende de hele levensduur
• Hoge interne demping tussenstrengen Coulomb-wrijving zorgt voor amplitude-afhankelijke energieverlies
• Zeer breed temperatuurbereik ️ betrouwbare werking van -40°C tot +120°C zonder stijfheidsverschuiving
• Grote verscheidenheid aan mogelijke armaturen ️ meerdere staafmaterialen, oppervlaktebehandelingen en montageconfiguraties
• Snel en economisch prototyping aanpassingsconfiguraties beschikbaar met korte doorlooptijden
• Uiterst robuuste constructie en lange levensduur ∙ geheel metalen ontwerp bestand tegen fysieke schade
• Uitstekend gecombineerd schok- en trillingsisolatie-apparaat
• Niet aangetast door chemische agentia, zeewater, ozon, UV-stralen ️ geschikt voor de hardste omstandigheden
• Niet-lineaire progressieve stijfheidscurve
• Volledige naleving van de RoHS-richtlijn en recyclebaarheid van materialen
• Onderhoudsvrije werking ️ nul smering, nul aanpassing, nul geplande service

Toepassingsgebieden ¥ Gebruik van trillingsisolatoren voor draadtouw

Vaak gestelde vragen JGX-2228D-665B Draadtouwisolator

V: Wat maakt de JGX-2228D-665B stijfheidscurve "niet-lineair"?
A: In tegenstelling tot conventionele veren of rubberen bevestigingen die een constante kracht-afbuiging verhouding produceren, produceert de JGX-2228D-665B kabel geometrie van nature een progressief verstijvingseffect.Bij kleine afwijkingen voldoet de isolatie aan de vereisten voor een betere trillingsisolatieAls de afbuiging toeneemt, neemt de stijfheid toe om te voorkomen dat de bodem onder schokbelasting valt.Dit wordt bereikt door veranderingen in de kabellus kromming en inter-streng compactie onder toenemende belasting geen externe mechanismen nodig.

V: Is de JGX-2228D-665B echt milieuvriendelijk en recycleerbaar?
A: Ja. Zowel de roestvrijstalen kabels als de aluminium staven zijn 100% recycleerbaar door middel van standaard industriële metaalherstelprocessen..Het produceert geen VOC-emissies, geen microplastic deeltjes en vereist geen smeermiddelen.

V: Wat is het verschil tussen witte en harde anodisering?
A: Bij witte anodisering wordt het oppervlak matig gehard en behoudt de natuurlijke kleur van het aluminium.een dichtere oxidelaag (60+ HRC oppervlakhardheid) met een donkerder grijs uiterlijk. Hard anodiseren wordt aanbevolen voor blootstelling aan buiten, installaties met hoge slijtage en toepassingen die elektrische isolatie vereisen.

V: Kan de JGX-2228D-665B buiten of in de zee worden gebruikt?
A: Ja, de volledig roestvrijstalen kabel en de harde geanodiseerde aluminiumstaaf zijn zeer bestand tegen zout, vochtigheid, UV-straling en extreme temperaturen.Voor de meest agressieve mariene omgevingen, het optionele roestvrij staal 304 bar materiaal biedt een extra corrosie marge.

V: Hoe kies ik de juiste oriëntatie?
A: De JGX-2228D-665B ondersteunt compressie (verticale belasting), scheer/roll (horizontale belasting) en 45 graden compressie (combineerde belasting) montage oriëntatie.Onze applicatie ingenieurs kan de optimale configuratie aanbevelen op basis van uw apparatuur gewichtContact met ons met uw apparatuur specificaties voor een gedetailleerde aanbeveling.

Ondernemingsinformatie ?? Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. is de professionele fabrikant van trillingsisolatoren en bevestigingen, die oplossingen voor energie-absorptie en trillingsisolatie van topkwaliteit levert aan een verscheidenheid aan commerciële,de industriële sector en de zware industrie.

Onze producten bestrijken een breed assortiment, waaronder trillingsisolatoren voor draadtouwen, elastomeer schokbevestigingen, wrijvingsdempers en schokdempers, evenals LC-filters en microwavecommunicatiecomponenten.Sinds de oprichting in 2005, met een snelle ontwikkeling gedurende twee decennia, zijn we gegroeid tot meer dan 500 medewerkers, waaronder meer dan 100 technische en technische experts.Het bedrijf is gevestigd in Xi'an High-tech Zone., Shaanxi, China, met 800 vierkante meter speciale productie- en O&O-faciliteiten.

Nu bedienen we klanten in meer dan 31 provincies in China en bijna 25 landen in het buitenland. We leveren trillingsisolatie oplossingen voor motor aandrijvingen, ventilator systemen, punch machines, liften,compressoren, chemische verwerkingsapparatuur, spoorweg- en metro-systemen, bruggenbouw, mechanische apparatuur, grootschalige bouw, opnamestudio's, theaters, voertuigen, schepen,en industriële machines van alle soorten.

Neem vandaag nog contact met ons op om te zien hoe onze producten uw specifieke apparatuurtoepassingsbehoeften kunnen ten goede komen,of u kunt een van onze vele vertegenwoordigers vinden om u te helpen aan uw productvereisten te voldoenOns engineeringteam biedt uitgebreide applicatie-analyse, inclusief berekening van belasting-afwijkingen, voorspellingen van trillingsoverdraagbaarheid en ontwerp van de op maat gemaakte montageconfiguratie.

Certificering en kwaliteitsborging

• ISO 9001:2015 Kwaliteitsmanagementsysteem
• RoHS-richtlijn 2011/65/EU
• Materialencertificaten volgens EN 10204 3.1
• CE-markering beschikbaar op aanvraag
• Persoonlijke test- en validatierapporten
