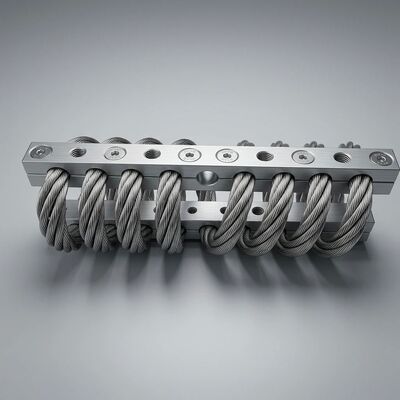

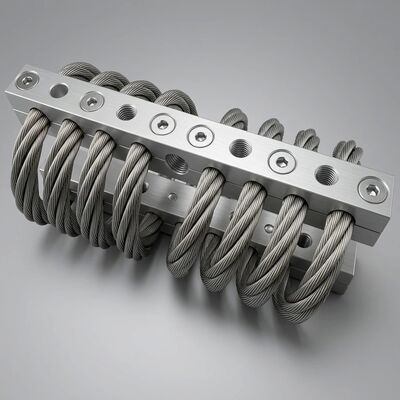

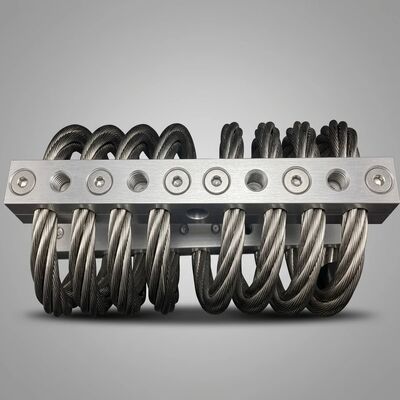

JGX-1598D-515B Trillingsisolator voor draadtouw met schaalbare laadcapaciteit en structuurgebaseerde geluidsisolatie

JGX-1598D-515B Draadtouw trillingsisolator Modulaire ladingsarchitectuur met nauwkeurige geluidsregeling

De uitdaging: één machine, vele ladingscenario's

Moderne industriële apparatuur werkt zelden op één statisch belastingpunt.en procesapparatuur met fluctuerende materiaalbelastingen alle dynamische omstandigheden die conventionele isolatoren met vaste snelheid in de weg staanEen bevestiging die is afgestemd op de gemiddelde belasting, kan tijdens de opstart van de transitieve omstandigheden tot de bodem komen; een bevestiging die is afgestemd op de piekomstandigheden kan bij normale bedrijfsbelastingen onvoldoende isolatie bieden.

De JGX-1598D-515B lost dit op door middel van zijn inherent progressieve stijfheidskurve en modulaire ontplooiingsarchitectuur.,Parallelle of matrixconfiguraties om vrijwel elke vrachtbehoefte aan te pakken zonder custom engineering.

Scalable loadcapaciteit

In tegenstelling tot gegoten elastomeer bevestigingen die zijn bedoeld voor een smalle belasting venster, de JGX-1598D-515B draad touw kern vertoont een niet-lineaire kracht-afbuiging reactie:zachte aanvankelijke stijfheid voor effectief trillingsisolatie bij normale bedrijfsbelastingenDeze ingebouwde overbelastingbescherming voorkomt metaal-metalcontact tijdens schokgebeurtenissen of opstarttransiënten van apparatuur.

Voor grotere installaties zorgt de modulaire stapelbenadering voor eenvoudige schaalbaarheid:

• Parallelle opstelling:Meerdere isolatoren delen de lading evenveel. Vier JGX-1598D-515B-eenheden ondersteunen tot 600 kg in totaal.
• Serie Stapeling:Twee in serie gemonteerde isolatoren met een dubbele afbuiging voor ultralage frequenties
• Verspreide matrix:Isolatoren geplaatst op de berekende plaatsen van het laadcentrum voor apparatuur met een ongelijke gewichtsverdeling

Deze flexibiliteit in de configuratie betekent dat één standaardonderdelnummer een hele reeks apparatuurgroottes dekt, waardoor de complexiteit van de voorraad en de overhead van de inkoop worden verminderd.

Structure-Born Noise Isolation ️ Meetbare akoestische prestaties

Structurele geluidsinvloeden ‒ trillingen die door solide structuren worden doorgegeven en elders als hoorbaar geluid worden uitgestraald ‒ zijn na installatie bekend dat ze moeilijk te behandelen zijn.De JGX-1598D-515B doorbreekt dit transmissietraject bij de bron met laboratorium-geverifieerde prestaties:

• Efficiëntie van de trillingsisolatie:≥85% over de primaire frequentieband van 815 Hz
• Structurele geluidsdemping:Tot 20 dB (A) vermindering gemeten bij verbonden bouwelementen
• Resonantievrij ontwerp:In tegenstelling tot spoelveerisolatoren onderdrukt de interne demping van het draadtouw resonantieversterking, geen ongedempte spanningsfrequenties die de trillingen bij bepaalde toerental kunnen versterken

De natuurkunde achter de voorstelling

De JGX-1598D-515B bereikt zijn akoestische isolatie door middel van twee complementaire mechanismen:

1Impedantie-afwijking:Het roestvrij staaldraad heeft een drastisch andere mechanische impedantie dan het rigide frame en de fundering van de apparatuur.een aanzienlijk deel van de energie wordt teruggegeven in plaats van doorgevoerd, vergelijkbaar met hoe een akoestische buffer werkt in luchtgeluidscontrole, maar voor vaste trillingen.

2Hysterische demping:Als de spiraalspiraal onder belasting buigt, glijden de afzonderlijke draadstrengen in het touw op microscopisch niveau tegen elkaar aan.Deze droge wrijving (Coulomb demping) zet geordende trillingsenergie om in ongeordende thermische energieIn tegenstelling tot de viskeuze demping bij hydraulische bevestigingen is dit mechanisme onafhankelijk van snelheid en temperatuur en levert het een consistente prestatie van arctische koude starts tot tropische continue werking.

Ingenieursspecificaties

Doeltoepassingen Waar geluid van belang is

De JGX-1598D-515B is gespecificeerd door akoestische consultants en mechanische ingenieurs voor installaties met een kritieke geluidssituatie:

• Recording & Broadcast Studios:HVAC-compressor- en koelinstallatie-isolatie waarbij de NC-15-lawaakcriteria moeten worden nageleefd
• Gezondheidszorg:MRI-chillerisolatie, lineaire versnellingsondersteunende apparatuur, laboratorium vacuümpompisolatie
• Vervaardiging van halfgeleiders:Procespomp- en scrubberisolatie in cleanroomomgevingen
• Precision Manufacturing:Isolatie van het CNC-bewerkingscentrum, ontkoppeling van de basis van de slijpmachine
• Datacenters:CRAC-eenheid en noodgeneratorisolatie, beheersing van trillingen op verhoogde vloeren
• Vernieuwbare energie:Isolatie van windturbinegasellen, trillingsregeling van zonne-omvormers

Ingenieursondersteuning en selectiegids

Het selecteren van de juiste isolatorconfiguratie vereist het begrijpen van de statische belasting, dynamische belasting, zwaartepunt en dominante prikkelfrequenties van uw apparatuur.

• Gratis berekening van de belastingafwijking voor uw specifieke apparatuur
• 3D-montage-uitlegschetsen met specificaties voor boutenpatroon
• Voorspellingen van de isolatie-efficiëntie in het operationeel toerentalbereik van uw apparatuur
• Ondersteuning bij de inbedrijfstelling ter plaatse van grootschalige of kritieke installaties

Neem contact op met ons applicatieteam met uw apparatuur specificaties voor een gedetailleerd isolement voorstel.
