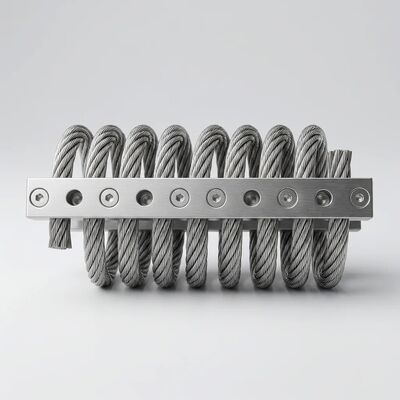

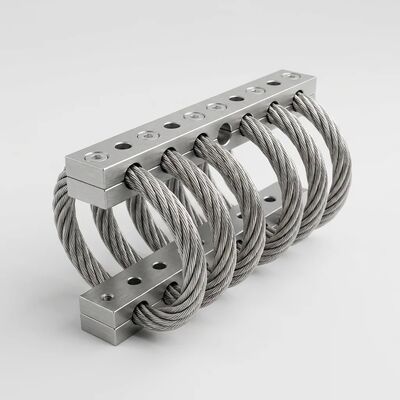

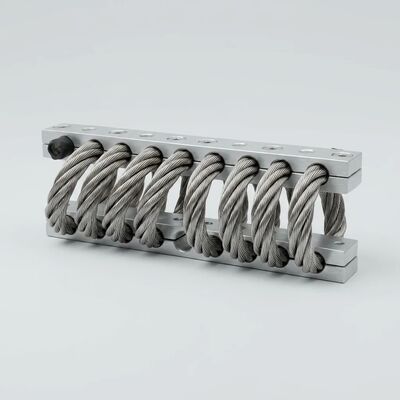

JGX-1278D-292B 3D Multi-directionele draad touw Isolator 292N Belasting 89mm Hoogte voor precisie apparatuur schokdemper

JGX-1278D-292B ¢ Volledige belastingsclassificaties voor meerdere assen

In de volgende tabel worden volledig gekarakteriseerde gegevens over belastingafbuiging en stijfheid voor alle drie de primaire belastingoriëntatie gegeven.Deze waarden zijn afgeleid van type II-tests volgens de gelijkwaardige methode MIL-STD-810., aangepast voor commercieel-industriële toepassingen:

Materialenwetenschappen: All-Metal Construction versus Polymer Degradation

De JGX-1278D-292B bevatnul elastomeren, nul kleefstoffen, nul hydraulische vloeistoffen en nul gebonden verbindingenElk onderdeel, van de 7*19-streng 304 roestvrijstalen kabel tot de met precisie bewerkte 6061-T6 aluminium of 304 roestvrijstalen steunbalken, is van metaal.Deze materiaalstrategie gaat niet alleen over duurzaamheidHet elimineert alle bekende afbraakpaden die de levensduur van elastomeerisolatoren beperken:

Fysieke afmetingen en mechanische interface

Toepassingsdomeinen  Industrie-specifieke isolatieoplossingen

Opties voor het vasthouden van de balkconfiguratie

JGX-1278-serie  Volledig modelassortiment voor het selecteren van de belasting

Kernprestatiekenmerken

• Geen kruipen en geen veroudering:304 roestvrijstalen kabel werkt in zijn elastische gebied bij nominale belasting.
• Niet-lineaire stijfheidskurve:Een zachte aanvankelijke respons voor fijne trillingsisolatie; progressieve verstijving naarmate de vervorming toeneemt, waardoor een inherente overbelastingbescherming zonder mechanische hardstops wordt geboden.
• Hoge hysteretische demping:Coulomb wrijving tussen draadstrengen levert dempingsratio's van 10-25% van de kritieke. Geen externe dashpots, afgestemde massa dempers, of actieve besturingssystemen nodig.
• Breed temperatuurbereik:Consistente mechanische eigenschappen van -180 °C (cryogeniek) tot +300 °C (verhoogd). Geen broosheid bij lage temperatuur; geen verzachting of kruip bij hoge temperatuur.
• Chemische weerstand:Type 304 SS is inert voor koolwaterstoffen, gechloreerde oplosmiddelen, hydraulische vloeistoffen, smeeroliën, verdunde zuren en alkalis, zeewater, ozon en UV-straling.
• Progressieve slijtage:In tegenstelling tot rubberen bevestigingen die catastrofaal kunnen scheuren, vertonen draadtouwisolatoren zichtbare slijtage (individuele draadbreuk) lang voordat er een functionele storing optreedt.in plaats van op kalender gebaseerd, vervangingsbesluiten.

Installatierichtlijnen

1. Voorbereiding van het montageoppervlak:Zorg voor een vlakte van binnen 0,5 mm over de staaf afdruk.
2. Specificatie van het bevestigingsmiddel:M8 * 1,25 bouten, minimaal graad 8.8Voor installaties van roestvrijstalen staven in corrosieve omgevingende bevestigingsmiddelen A4-80 (type 316) specificeren om aan de corrosiebestendigheid van het staafmateriaal te voldoen;.
3. Vergrendelingsmoment:18-22 N·m voor aluminiumstaafconfiguraties; 25-30 N·m voor staalstaafconfiguraties.
4. Verificatie van de afstemming:Bevestig de paralleliteit tussen de bovenste en onderste montagevlakken binnen ±2° na het eindkoppel.
5. Verwijderde envelop:Er moet in alle richtingen minimaal 15 mm vrije ruimte zijn rond de kabelassemblage om maximale vervorming zonder contact met aangrenzende structuren mogelijk te maken.
6. Bepaling van de hoeveelheid:Totaal gewicht van de apparatuur (N) ÷ doelbelasting per isolator (N) = minimaal aantal isolatoren. Voor een symmetrische gewichtsverdeling wordt het naar boven afgerond op het dichtstbijzijnde even getal. Voorbeeld:een uitrustingspakket van 600 N ÷ 150 N per isolator = minimaal 4 isolatorenInstalleer in paren op symmetrisch tegengestelde hoeken.

Vaak gestelde vragen

V: Hoe vergelijkt de JGX-1278D-292B zich met rubberen bekleding voor compressor trillingsisolatie?

In tegenstelling tot rubberen bevestigingen die geleidelijk verstijven onder de warmtecyclus die typisch is voor compressortoepassingen,de volledig metalen JGX-1278D-292B behoudt gedurende zijn gehele levensduur een constante stijfheidDe niet-lineaire stijfheid is ook goed voor de startmoment van de compressor, waardoor de rubberen bevestigingen zonder afbraak kunnen worden verplaatst of gescheurd.er is geen gepland onderhoudsintervalEenmaal geïnstalleerd, zal de isolator meestal langer meegaan dan de compressor die hij beschermt.

V: Wat is de verwachte levensduur van deze draadtouwisolator?

In normale industriële omgevingen (binnenshuis, gematigd klimaat, nominale belasting binnen het ontwerpbereik) heeft de JGX-1278D-292B een verwachte levensduur van meer dan 25 jaar.De roestvrijstalen kabels werken onder hun vermoeidheidsgrens bij nominale statische belastingenDe belangrijkste levensduurbeperkende factor is de cumulatieve slijtage van de draadstrengen door de extreem hoge cyclus.hoge amplitude trillingen, die visueel duidelijk wordt lang voordat de functionele prestaties worden aangetast.

V: Kan deze isolatie in buitentoepassingen zonder weerbescherming worden gebruikt?

Ja, in tegenstelling tot elastomeer bevestigingen die beschermende dekens of schuilplaatsen nodig hebben om UV en ozon afbraak te voorkomen, de volledig metalen JGX-1278D-292B vereist geen weerbestendigheid.Voor buiteninstallaties aan de kust of op zee, raden wij de roestvrijstalen staaf optie (Config C) aan om elk galvanisch corrosiepotentieel tussen verschillende metalen in zoutsprayomgevingen te elimineren.

V: Hoe bepaal ik het juiste aantal isolatoren voor mijn apparatuur?

Deel het totale gewicht van uw apparatuur (in Newtons) door de streefbelasting per isolator (we raden aan 40-70% van het nominale maximum: 117-204 N voor de JGX-1278D-292B).voor apparatuur met een ongelijk zwaartepunt, verstrekken onze ingenieurs een gewichtsverdelingsschema en wij berekenen de vereiste hoeveelheid en plaatsing voor elk steunpunt kosteloos.

V: Is er smeerwerk of onderhoud nodig?

De JGX-1278D-292B is een volledig passief, smeervrij apparaat.geen afgesloten smeermiddelholtesEen jaarlijkse visuele inspectie tijdens routinematige installaties is voldoende om de blijvende bruikbaarheid te bevestigen.

Kwaliteitsborging en productie

Elke JGX-1278D-292B wordt geproduceerd onder eenISO 9001:2015een gecertificeerd kwaliteitsmanagementsysteem.

• Traceerbaarheid van grondstoffen:Volledige certificering van de molentest voor 304 SS-draad volgens ASTM A313/A313M en 6061-T6-aluminiumstaaf volgens ASTM B221/B221M
• Kabelwikkeling:CNC-gecontroleerde spiraalvormige wikkeling met realtime spanningsbewaking (± 5% van de nominale spanning)
• Verknijpen:Hydraulische krimp met monitoring van de krachtverschuiving; per productiepartij geregistreerde en trendgegevens van het SPC
• Afmetingsverificatie:CMM-inspectie van de kritische afmetingen van de vasthoudingsbalk holpositie, diepte en hoek van de tegenzink, draadvorm en -klasse
• Prestatievalidatie:Static load-deflection test per AQL 1 bij partieacceptatie.0Normale inspectie niveau II
• Afwerking van het oppervlak:Anodiseringsdikte gemeten volgens ISO 2360 (eddy current methode) voor aluminiumstaafconfiguraties
