Laagfrequentie verzwakking Draadtouw Schokmontage Vandal Proof Heavy Duty Design JGX-1276D-280B

Baanbrekende laagfrequente trillingsdemping voor kritieke infrastructuur

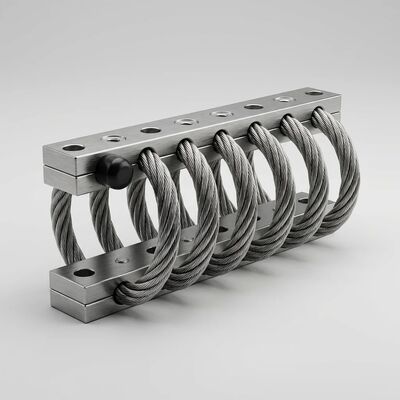

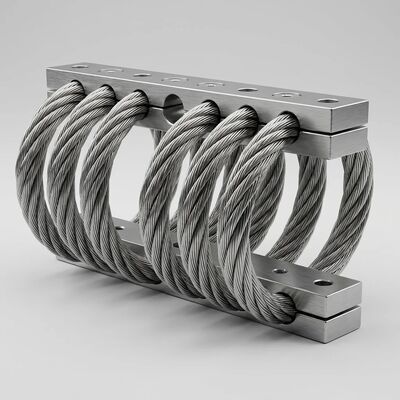

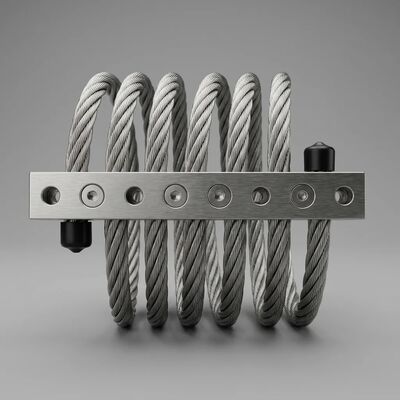

DeJGX-1276D-280BDe trillingsisolator van draadkabels levert uitzonderlijke dempingsprestaties bij lage frequenties die conventionele elastomere steunen niet kunnen evenaren. Als lid met de hoogste capaciteit van de JGX-1276-serie ondersteunt deze roestvrijstalen kabelisolator met 6 lussen en een diameter van 12,7 mm maximaal280 kg statische belastingterwijl het zorgt voor effectieve trillingsisolatie van frequenties zo laag als5-8 Hz– een belangrijke technische prestatie gezien het feit dat traditionele steunen de inputs onder de 10 Hz doorgaans versterken in plaats van ze te verzwakken.

Het unieke wrijvingsmechanisme tussen de strengen in de roestvrijstalen kabel met 7x19 constructie dissipeert laagfrequente trillingsenergie zonder de grote statische doorbuigingen te vereisen die de stabiliteit van de apparatuur in op veren gebaseerde systemen in gevaar brengen. Hierdoor kan de JGX-1276D-280B grote roterende machines, structurele systemen en gevoelige infrastructuurapparatuur beschermen tegen door de wind veroorzaakte oscillaties, seismische microtrillingen en verkeerstrillingen op de grond.

Technische specificaties

Belangrijkste operationele voordelen

• Doorbraak in laagfrequente demping:Isoleert effectief trillingsenergie in het bereik van 5-8 Hz - een frequentieband waar conventionele rubberen steunen en spiraalveren doorgaans eerder versterken dan verzwakken. Deze mogelijkheid is essentieel voor het beschermen van hoge constructies tegen door de wind veroorzaakte trillingen, het isoleren van grote roterende machines tegen onbalanskrachten bij lage toerentallen en het ontkoppelen van gevoelige elektronica van verkeerstrillingen op de grond.
• Vandaalbestendige fysieke beveiliging:Fraudebestendige veiligheidssluitingen, een dichte, volledig metalen constructie en een volledig gesloten architectuur zijn bestand tegen ongeoorloofde demontage, snijden, wrikken en stootpogingen in openbaar toegankelijke of afgelegen installaties. Geen blootliggende rubber- of polymeercomponenten die kunnen worden gesneden, verbrand of chemisch worden aangetast.
• Onderdrukking van snelle oscillaties:C/Cc > 15% dempingsverhouding dissipeert resonante energie binnen 2-3 oscillatiecycli, waardoor de aanhoudende opbouw van trillingen wordt voorkomen die leidt tot structurele vermoeidheid, losraken van boutverbindingen en falen van elektronische componenten in kritieke infrastructuurapparatuur.
• Geen onderhoudslevensduur:In tegenstelling tot hydraulische dempers die vloeistofverversing vereisen of rubberen steunen die periodiek moeten worden vervangen vanwege kruip en veroudering, behoudt de volledig metalen JGX-1276D-280B consistente mechanische eigenschappen gedurende een operationele levensduur van meer dan 20 jaar zonder onderhoudsinterventies.
• Duurzaamheid bij alle weersomstandigheden:Bewezen weerstand tegen meer dan 1000 uur blootstelling aan zoutnevel, continue UV-straling, zure regen, ozon en biologische groei zorgt voor betrouwbare prestaties in kust-, tropische, woestijn- en arctische omgevingen zonder beschermende behuizingen.
• Multidirectionele isolatie:Gelijktijdige trillingsdemping in compressie-, schuif- en rolassen elimineert de noodzaak voor afzonderlijke zijdelingse beperkingen, waardoor de complexiteit van de installatie en potentiële storingspunten van de demper worden verminderd.

Typische toepassingsscenario's

Configuratieopties voor montage

De JGX-1276D-280B ondersteunt flexibele montagemogelijkheden om tegemoet te komen aan diverse installatiebeperkingen:

• Compressiemontage (verticaal):Belasting loodrecht op het kabelvlak uitgeoefend - standaardconfiguratie voor apparatuurbases, op skids gemonteerde pakketten en generatorsets.
• 45° compressiemontage:Schuine oriëntatie waarbij verticale en horizontale isolatiecomponenten worden gecombineerd - optimaal voor heen en weer bewegende machines die dynamische krachten in meerdere richtingen produceren.
• Afschuif-/rolmontage (horizontaal):Belasting die parallel aan het kabelvlak wordt uitgeoefend - aanbevolen voor isolatie van hangende apparatuur, demping van leidingondersteuning en zijdelingse bevestigingstoepassingen.

Materiaalconfiguratieselectie

• Roestvrijstalen bevestigingsstangen (standaard voor buiten):Maximale corrosiebestendigheid en fysieke veiligheid. Aanbevolen voor kust-, offshore- en onbewaakte buiteninstallaties waar zowel blootstelling aan het milieu als vandalismebestendigheid van belang zijn.
• Vasthoudstangen van hard geanodiseerd aluminium (optie voor binnen):Lichter gewicht met uitstekende corrosiebescherming door de dikke anodische oxidelaag. Geschikt voor isolatie van zware apparatuur binnenshuis, HVAC-machinekamers en gecontroleerde omgevingen waar gewichtsvermindering prioriteit heeft.

Kwaliteitsborging en testen

Elke JGX-1276D-280B isolator ondergaat vóór verzending een uitgebreid testprotocol:

• Statische belastingsdoorbuigingsmeting bij compressie, 45° compressie en schuif-/roloriëntaties
• Karakterisering van de demping via logaritmische afnamemethode over het nominale temperatuurbereik
• Dimensionale inspectie van alle montagegatposities, staafparallelliteit en kabellusgeometrie
• Verificatie van de kwaliteit van de oppervlaktebehandeling, inclusief testen van de laagdikte en hechting
• Traceerbaarheid van individuele serienummers die elke isolator aan zijn specifieke testcertificaat koppelt

Over Xi'an Hoan Magnetron Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. loopt sinds 2005 voorop op het gebied van trillingsisolatietechniek. Onze ISO 9001:2015-gecertificeerde faciliteit combineert interne CNC-bewerkingen, geautomatiseerde kabelvorming en nauwkeurige lastdoorbuigingstests om draadkabelisolatoren te vervaardigen die consequent voldoen aan veeleisende prestatiespecificaties voor kritieke infrastructuurtoepassingen wereldwijd.

Met een personeelsbestand van meer dan 500 professionals biedt ons applicatie-engineeringteam uitgebreide pre-sale ondersteuning, inclusief belastingberekening, optimalisatie van montagepatronen en aangepast configuratieontwerp. We exporteren naar meer dan 35 landen en bedienen telecommunicatie-exploitanten, spoorwegautoriteiten, waterbedrijven, energiedistributiebedrijven, maritieme exploitanten en aannemers van bouwdiensten die afhankelijk zijn van betrouwbare, onderhoudsvrije trillingsisolatie.

Neem contact op met onze infrastructuurbeschermingsspecialisten om uw vereisten voor laagfrequente isolatie te bespreken. We bieden gratis belastinganalyses, schattingen van de frequentierespons en aangepaste montageconfiguratievoorstellen voor uw specifieke toepassing voor apparatuurbescherming.
