JGX-0958D-108A Draadtouw trillingsisolator Vooraf gevalideerde FEA-modellen Ondersteuning van omgekeerde techniek

JGX-0958D-108A Trillingsisolator voor draadkabels: trillingsbeheersing op technisch niveau met gevalideerde simulatiemodellen

Wat is een trillingsisolator voor staalkabels en hoe werkt deze?

Een trillingsisolator met draadkabel is een passief mechanisch apparaat dat trillingsenergie verzwakt door het principe vanCoulomb-wrijvingsdemping—droge wrijving die ontstaat tussen afzonderlijke staaldraadstrengen wanneer de kabelspiraal onder belasting buigt. In tegenstelling tot elastomere (rubberen) bevestigingen die trillingsenergie in warmte binnen de materiaalmatrix omzetten, dissipeert de JGX-0958D-108A energie op het microscopische grensvlak tussen de 133 individuele draden (7 strengen * 19 draden per streng), waardoor een onderhoudsvrij, deeltjesvrij dempingsmechanisme ontstaat dat niet verslechtert door veroudering of temperatuurwisselingen.

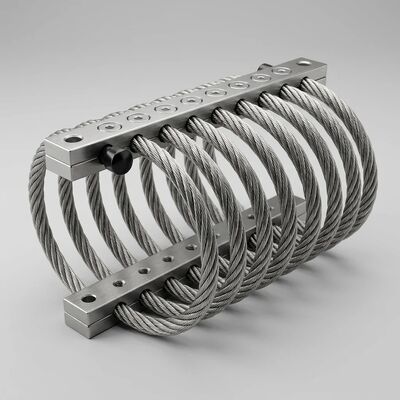

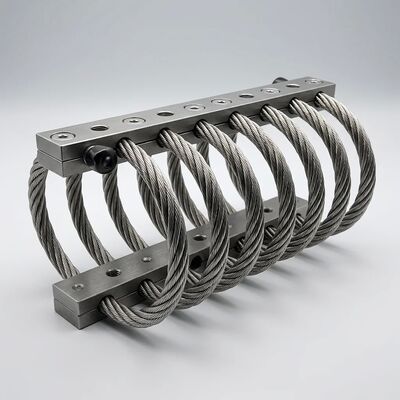

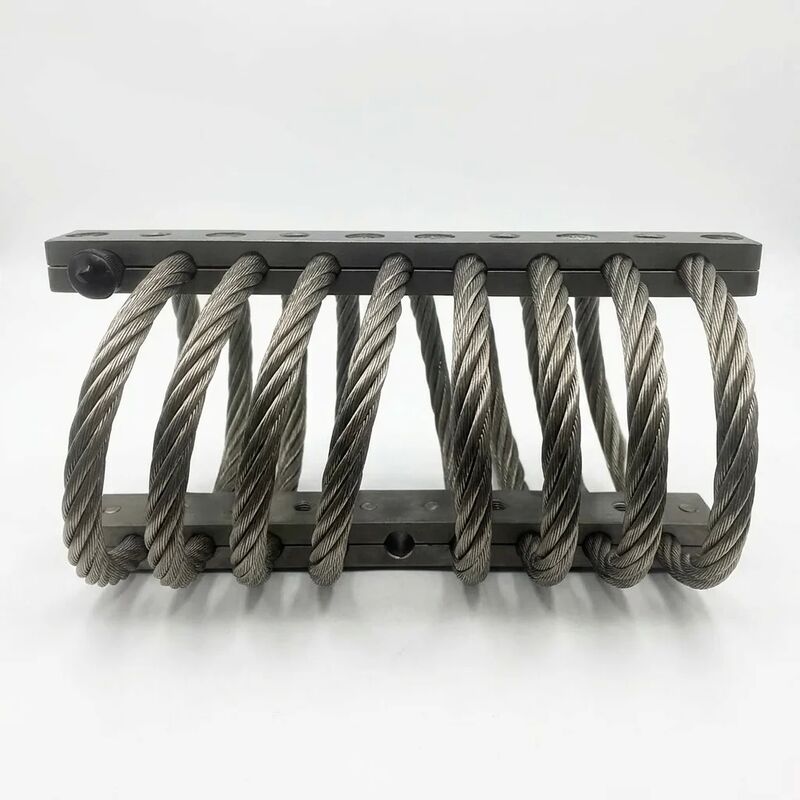

De JGX-0958D-108A bestaat uit drie componenten: een spiraalvormig gewikkelde 7*19 roestvrij stalen 304 staalkabel (6,4 mm nominale diameter, 8 actieve lussen), bovenste en onderste klemblokken van 6061-T6 aluminiumlegering met een hard geanodiseerde oppervlakteafwerking, en vier M10 roestvrijstalen bevestigingsbouten. Wanneer gemonteerd tussen een trillingsbron en de beschermde structuur, buigt de draadkabelspiraal als reactie op de ingangsexcitatie, waardoor gecontroleerde wrijving tussen de strengen wordt gegenereerd die kinetische energie omzet in verwaarloosbare warmte, terwijl zowel stijfheid (belastingsondersteuning) als demping (energiedissipatie) wordt geboden in een enkel compact element.

Vooraf gevalideerde FEA-modellen: verkort uw ontwerpcyclus met 2 à 3 weken

Een van de hardnekkige uitdagingen bij de selectie van trillingsisolatoren is de kloof tussen catalogusgegevens en in de praktijk geïnstalleerde prestaties. Statische belastingswaarden vertellen u of de isolator het gewicht kan dragen; ze vertellen u niet hoe het zich dynamisch zal gedragen bij uw specifieke excitatiefrequentie, montagerichting en stijfheid van de bevestiging. Traditioneel vereist het dichten van deze kloof het bestellen van monsters, het bouwen van testopstellingen, het uitvoeren van de karakterisering van schudtafels en itereren – een proces dat doorgaans twee tot drie weken per ontwerpcyclus in beslag neemt.

De JGX-0958D-108A pakt dit aan metvooraf gevalideerde FEA-simulatiemodellenopgenomen als technisch onderpand. Elk model is gecorreleerd met fysieke testgegevens van een elektrodynamische schudtafel met 6 DOF, waardoor een nauwkeurigheid van simulatie tot meting binnen ± 5% wordt bereikt voor deze belangrijkste resultaten:

• Statische belasting-doorbuigingscurvenin druk-, trek- en schuifbelastingrichtingen
• Dynamische stijfheid (K*) en verliesfactor (η)als functies van excitatieamplitude (0,1 mm tot 2,0 mm piek-tot-piek)
• Overdraagbaarheid (T)over het frequentiebereik van 5 Hz tot 500 Hz bij nominale belasting
• Vorm en oppervlakte van de hysteresislus— rechtstreeks gecorreleerd met de energiedissipatie per cyclus
• Resonantie versterkingsfactor (Q)voor de eerste drie modale frequenties

Deze modellen worden geleverd in een formaat dat compatibel is met Ansys Mechanical, Abaqus en COMSOL Multiphysics, waardoor uw structurele dynamische team de JGX-0958D-108A rechtstreeks in een model op systeemniveau kan plaatsen en de isolatieprestaties kan evalueren voordat u tot hardwareaankoop overgaat.

Reverse Engineering Service: een systematische 4-fasenmethodologie

Wanneer productiemachines afhankelijk zijn van trillingsisolatoren die niet langer worden geproduceerd (omdat de oorspronkelijke leverancier de productlijn heeft stopgezet, hun gereedschappen heeft gewijzigd of failliet is gegaan), wordt de eigenaar van de apparatuur geconfronteerd met een onverteerbaar aantal keuzes: accepteer de verminderde isolatieprestaties van verouderde steunen, laat een kostbaar, op maat gemaakt herontwerp uitvoeren of vervang de hele machine. Het JGX-0958D-108A-platform biedt een vierde optie via de geïntegreerde reverse engineering-service.

Fase 1: Metrologie en documentatie (3-5 werkdagen)

• 3D-laserscanning van de bestaande isolator om de externe envelopgeometrie vast te leggen met een nauwkeurigheid van ± 0,05 mm
• Meting van het montagevlak: diameter van het boutgat, hart-op-hart afstand, draadspecificatie en verzinkingsdiepte
• Materiaalidentificatie via XRF-analyse (röntgenfluorescentie) om de kwaliteit van de staalkabellegering en de samenstelling van het klemblok te bepalen
• Fotografische documentatie van de installatieoriëntatie, aangrenzende vrije zones en eventuele zichtbare slijtage- of corrosiepatronen die het vervangingsontwerp bepalen

Fase 2: Prestatiekarakterisering (5-7 werkdagen)

• Statische belastingsdoorbuigingstests in alle drie de laadassen op een universele testmachine met een nauwkeurigheid van klasse 0,5
• Dynamische karakterisering op een elektrodynamische schudder: sinusvormige invoer van 5 Hz tot 500 Hz, meting van de doorlaatbaarheid en fasehoek
• Schokresponstesten: halfsinuspulsingangen bij 15 g, 30 g en 50 g om het schokdempingsgedrag van de isolator vast te leggen
• Hysteresislusextractie bij verplaatsingsamplitudes van 0,5 mm, 1,0 mm en 2,0 mm om de energiedissipatie per cyclus te kwantificeren

Fase 3: FEA-correlatie en -optimalisatie (5-7 werkdagen)

• Constructie van een high-fidelity FEA-model, afgestemd om fase 2-metingen tot op ± 5% te evenaren
• Parametrische optimalisatie van de diameter van de staalkabel (bereik van 4,8–9,5 mm), het aantal spoelen (6–12 lussen) en de klemgeometrie om gelijkwaardige of verbeterde prestaties binnen hetzelfde bereik te bereiken
• Voorspelling van de levensduur van vermoeidheid met behulp van het tellen van de regenstroomcycli en de Miner's rule, met een minimum van 10 als doel⁷cyclusduurzaamheid bij nominale belasting

Fase 4: Kwalificatie en levering (10-15 werkdagen)

• Fabricage van 5 prototype JGX-0958D-108A-eenheden geconfigureerd volgens de geoptimaliseerde specificatie
• Back-to-back dynamische tests met de originele isolator op dezelfde schudopstelling
• Levering van een kwalificatietestrapport waarin de originele versus vervangende prestaties voor alle gemeten parameters worden vergeleken
• Laatste productierun en verzending van gecertificeerde vervangende isolatoren met volledige documentatie over de traceerbaarheid van het materiaal

Deeltjesvrije demping: waarom compatibiliteit met cleanrooms de selectievergelijking verandert

ISO 14644-1 cleanroom-classificaties leggen strikte limieten op aan de concentratie van deeltjes in de lucht. Eén enkele elastomere trillingsophanging in een halfgeleiderfabriek van klasse 5 (ISO 5 / FED STD 209E klasse 100) kan tijdens de levensduur van drie tot vijf jaar voldoende microscopisch kleine rubberdeeltjes afstoten om tijdens routinematige omgevingsmonitoring schommelingen in het aantal deeltjes te veroorzaken. Staalkabelisolatoren elimineren deze storingsmodus op componentniveau.

Het dempingsmechanisme van de JGX-0958D-108A is puur mechanisch: omdat de 133 individuele roestvrijstalen draden in de 7*19-kabelconstructie tijdens het buigen tegen elkaar glijden, genereren ze gecontroleerde wrijving zonder slijtage, zonder verlies en zonder dat smering nodig is. Er zijn geen elastomere elementen, geen lijmverbindingen, geen coatings die kunnen delamineren en geen organische materialen die in vacuümomgevingen kunnen uitgassen. Het hard geanodiseerde oppervlak van de 6061-T6 aluminium klemblokken zorgt voor slijtvastheid zonder aluminiumoxidestof te genereren. Dit maakt de JGX-0958D-108A geschikt voor:

• Halfgeleiderproductie:Wafersteppers, CMP-gereedschappen (chemisch-mechanische planarisatie), ionenimplanteerders en lithografiespoorsystemen waarbij deeltjesverontreiniging van minder dan 0,1 μm matrijsopbrengstverlies kan veroorzaken
• Farmaceutische productie:Aseptische vulisolatoren, stapels lyofilisatortrays, trillingsisolatie van tabletpersen en clean-in-place (CIP) systeemsteunen die worden blootgesteld aan herhaalde spoelcycli
• Optica en fotonica:Laserinterferometertafels, optische coatingkamers, trektorens voor glasvezel en isolatie voor telescoopmontage waarbij deeltjes die zich op optische oppervlakken nestelen de transmissie verslechteren en het strooilicht vergroten
• Elektronenmicroscopie:SEM- en TEM-kolomisolatie waarbij door trillingen geïnduceerde beeldvervaging en door deeltjes geïnduceerde kolomverontreiniging beide de resolutie verslechteren
• Precisiemetrologie:Coördinaatmeetmachine (CMM) granieten basisisolatie, rondheidstesters, oppervlakteprofielmeters en kalibratiestations voor eindmaten

JGX-0958D-108A Volledige technische specificatie

Hoe verhoudt de JGX-0958D-108A zich tot elastomere isolatoren?

Veelgestelde vragen

Wat betekent het modelnummer JGX-0958D-108A?Het voorvoegsel “JGX” identificeert de productfamilie van kabelisolatoren van de fabrikant. “0958" is de maat- en configuratiecode voor deze envelopklasse. “D” duidt de montageconfiguratie met dubbele klem aan (twee aluminium blokken die de draadkabelrol opvangen). “108" is de nominale compressiebelasting in kilogram. Het achtervoegsel “A” geeft de standaardconfiguratie aan met SS304 staalkabel en 6061-T6 aluminium blokken.

Kan ik het FEA-model gebruiken met mijn bestaande simulatiesoftware?De vooraf gevalideerde FEA-modellen worden geleverd in een neutraal bestandsformaat dat kan worden geïmporteerd in Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) en Nastran (via bulkdatadeck). Als uw team een ​​andere oplosser gebruikt, neem dan contact op met onze applicatie-engineeringgroep voor ondersteuning voor formaatconversie.

Wat is de minimale informatie die nodig is om een ​​reverse engineering-project te starten?We hebben de afmetingen van de bestaande isolator nodig (een foto met een schaalreferentie is vaak voldoende voor een eerste beoordeling), een schatting van de ondersteunde massa en de dominante trillingsfrequentie of werksnelheid van de machine. Op basis van deze drie inputs kan ons applicatieteam het project in kaart brengen en binnen twee werkdagen een definitieve offerte uitbrengen.

Slijt het hard geanodiseerde oppervlak na verloop van tijd?De harde anodiseerlaag Type III is 25–50 μm dik met een Vickers-hardheid van 350–400 HV. Bij normaal industrieel gebruik ondervindt het oppervlak van het klemblok dat in contact komt met de staalkabel een verwaarloosbare slijtage omdat het grensvlak tussen kabel en blok statisch is (geen glijdende beweging) - alle dempingsbewegingen vinden plaats binnen de kabelspiraal zelf.
