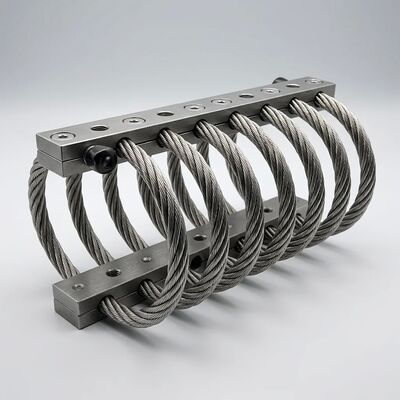

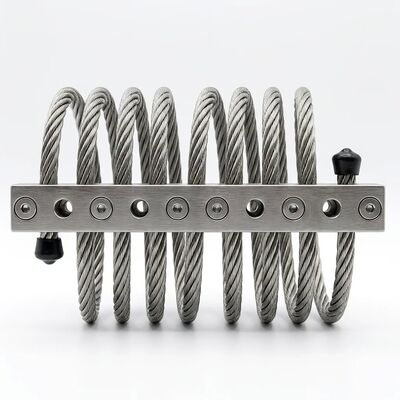

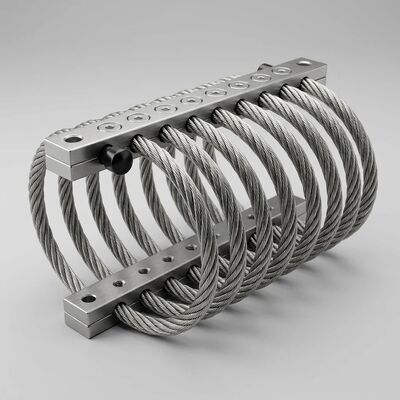

JGX-0958D-108A Draadtouw trillingsisolator 100% recyclebaar ontwerp Beveiligde toeleveringsketen LTA-ondersteuning

JGX-0958D-108A Trillingsisolator met draadtouw: Duurzame industriële trillingsregeling met gegarandeerde continuïteit van de levering

Waarom duurzaamheid van belang is bij de keuze van componenten voor trillingsisolatie

De industriële aanbestedingen ondergaan een fundamentele verandering.is nu een front-end selectiecriterium gedreven door drie convergerende krachten: ESG- (milieu-, sociaal en governance) rapportageverplichtingen van bedrijven, uitgebreide producentenverantwoordelijkheid (EPR) -verordeningen in de EU en opkomende markten,en koolstofgrens aanpassingsmechanismen die producten met een hoog ingebed koolstofgehalte straffen.De bescheiden trillingsisolator - een onderdeel dat vaak alleen op basis van de eenheidsprijs wordt geselecteerd - heeft een verborgen milieukosten die zich ophopen tijdens elke vervangingscyclus gedurende de 20-jarige levensduur van een machine.

De JGX-0958D-108A behandelt dit op materiaalniveau.twee materialen, twee recyclingstromende eindgebruikskosten voor verwijdering en de milieubelasting die inherent zijn aan elastomeerbevestigingen met meerdere materialen die rubber aan staal binden met vulcaniseringslijmen, worden geëlimineerd;het maken van een composiet dat niet economisch kan worden gescheiden voor recycling.

Materialen samenstelling en recycleerbaarheid: een analyse op componentenniveau

Draad van roestvrij staal 304 (7*19 Constructie, Ø6,4 mm)

• Gewicht per eenheid:Ongeveer 0,52 kg (61% van het totale gewicht per eenheid)
• Samenstelling van de legering:Fe-18Cr-8Ni-0,08C (max.), volledig austenitische microstructuur
• Recyclingroute:Roestvrij staal schrootklasse 304, wereldwijd geaccepteerd door alle herwinners van ijzer- en niet-ijzermetalen
• Schrootwaarde:Typisch 50 ∼ 65% van de LME-nickel + chroomgecorrigeerde index van roestvrij staalschroot
• Recyclingenergie:Ongeveer 30% van de primaire productie-energie (elektrische boogoven)
• Recycling afbraak:Geen √SS304 kan oneindig worden gerecycled zonder verlies van legeringseigenschappen

6061-T6 Aluminium legering Klemblokken (hard geanodiseerd)

• Gewicht per eenheid:Ongeveer 0,30 kg (35% van het totale gewicht per eenheid, twee blokken)
• Samenstelling van de legering:Al-1.0Mg-0.6Si-0.28Cu-0.2Cr, door neerslag gehard tot T6
• Recyclingroute:Aluminiumschroot, geslepen, gescheiden van roestvrij staal door eenvoudige magnetische scheiding
• Schrootwaarde:Normaal gesproken 60­75% van de LME-prijs voor primair aluminium (premie voor hoogwaardig gesmeed schroot)
• Recyclingenergie:Ongeveer 5% van de energie voor de productie van primair aluminium (95% energiebesparing ten opzichte van Hall-Héroult smelting)
• Compatibiliteit met harde anodisering:De anodische oxidelaag (< 50 μm Al2O3) lost zich op in de gesmolten zoutstroom tijdens het opnieuw smelten van aluminium zonder de smelt te verontreinigen

Procedure van demontage aan het einde van de levensduur (minder dan 60 seconden per eenheid)

1. Verwijder vier M10 * 1,5 mm A2-70 roestvrijstalen bouten met behulp van een standaard 17 mm stopcontact
2. Scheidt de twee aluminium klemblokken van de draad touw spoel
3. Verwijder bouten en draadtouwspellen in de afvalbak van ijzer/roestvrij staal
4. Verwijder de aluminium klemblokken in de aluminium recyclingbak
5. Recycling van de PE-zak en golfkartonverpakkingen via standaard afvalstromen van papier/plastiek

Resultaten: nul kilogram aan stortplaatsen. nul classificatie van gevaarlijk afval. nul verwijderingskosten. potentiële metaalschrootherstelwaarde van ongeveer 0,30 USD/0,50 USD per eenheid tegen de huidige grondstoffenprijzen.

Beveiligde toeleveringsketen: een drietalarchitectuur voor nul-productieonderbrekingen

Een trillingsisolator vertegenwoordigt doorgaans minder dan 1% van de kosten van de materialen van een machine, maar de afwezigheid ervan kan een hele assemblagelijn stoppen.De gevolgen van catastrofale tekorten maken de veerkracht van de toeleveringsketen tot de meest ondergewaardeerde eigenschap bij de selectie van componenten.De JGX-0958D-108A-leveringsketen is gebouwd rond drie niveaus van redundantie om ervoor te zorgen dat geen enkele gebeurtenis de levering kan onderbreken.

Tier 1: Verticaal geïntegreerde productie (eenmalige installatie, volledige procescontrole)

• met een diameter van niet meer dan 50 mm,6-assige CNC-draadbuigmachine met gesloten-lusspanningsregeling (± 2% wikkeling voorbelasting nauwkeurigheid).5 mm zonder vervanging van het gereedschap
• Bewerking van klemblokken:5-assige CNC-freescentra met in-process-sondering (Renishaw OMP40).1 mm * 80 ± 0.1 mm) en een straal van de touwgroef om een gelijkmatige drukverdeling te garanderen
• Montage en testen:Pneumatisch koppelgestuurde bevestiging tot 37,5 ± 2,5 N·m. 100% statische verifiëring van belasting-afbuiging bij 108 kg compressie, met gegevenslogging voor statistische procescontrole

Tier 2: grondstoffen van twee bronnen met geografische scheiding

• met een diameter van niet meer dan 50 mm:Twee ISO 9001-gecertificeerde fabrieken in verschillende provincies, elk met onafhankelijke smelt-, rollen- en draadtrekvermogen.verlenging ≥ 35%) en metallografische verifiëring van de korrelgrootte (ASTM E112 korrelgrootte 6?? 8)
• Aluminiumplaat van 6061-T6 (25 mm dik):Twee extrusieleveranciers met afzonderlijke gietoperaties voor billetten. Gecertificeerd volgens ASTM B209 met geleidbaarheidstest (40-45% IACS minimum) om T6 temper te bevestigen
• Veiligheidsvoorraad:90 dagen grondstofvoorraad onafhankelijk van de achterstand van de klantbestellingen.

Tier 3: Programma-structuur voor langetermijnovereenkomsten (LTA)

• Prijzen:De basisprijs is voor een periode van twaalf maanden vastgelegd, jaarlijks aangepast aan een gewogen index: 40% LME-aluminium (3-maandverkoper), 30% LME-nikkel (3-maandverkoper), 15% China CPI, 15% vast.Jaarlijkse correctie maximaal ±8%Volledige prijstransparantie ◄ indexwaarden en berekening worden in elk kwartaal gepubliceerd
• Toekenning van capaciteit:Gegarandeerde productieslotten gemeten in stukken per kalender kwartaal. 120-daagse rollende prognose maandelijks bijgewerkt; vaste orders binnen het prognosevenster hebben voorrang op spotorders
• Leveringsschema:Geplande release orders tegen de LTA laten wekelijkse of tweewekelijkse zendingen toe die overeenkomen met uw productietijd.Kanban-achtige automatische aanvulling beschikbaar voor klanten met EDI-mogelijkheid (Electronic Data Interchange)
• Versnelde voorziening:LTA-klanten krijgen prioritaire toegang tot de 90-daagse veiligheidsvoorraadbuffer voor noodbehoeften, met een verwerking van 48 uur van het versnelde verzoek tot de verzending
• Vierjaarlijkse bedrijfsbeoordeling (QBR):Gezamenlijke beoordeling van tijdige levering (doelstelling ≥98%), kwaliteitsconformiteit (doelstelling ≤99,5% gebrekvrij), kostenreductie-initiatieven en verwachting van de vraag over 12 maanden

Totale eigendomskostenanalyse: draadtouw versus elastomeerisolatoren gedurende 10 jaar

Een aankoopbeslissing die alleen gebaseerd is op een vergelijking van de eenheidsprijzen, onderschat systematisch de werkelijke kosten van trillingsisolatie in industriële apparatuur.In de onderstaande tabel wordt een installatie van 50 isolatoren gemodelleerd., compressorpakket of HVAC-koelinstallatie over een levensduur van 10 jaar.

Opmerking: de onderbrekingstijdkosten zijn de dominante variabele en de meest toepassingsspecifieke.elektriciteitsopwekking, halfgeleiderfabrieken), kunnen de uitvalkosten 10.000 USD/uur overschrijden, waardoor de economische argumentatie voor draadtouwisolatoren zelfs bij een enkele isolatieinstallatie overweldigend is.

JGX-0958D-108A Technische specificaties

Toepassingssectoren en gebruiksgevallen

Industriële automatisering en werktuigmachines

CNC-draaicentra, 5-assige bewerkingscentra en slijpmachines genereren breedbandtrillingen door spindelrotatie (typisch 6.000 ∼20.000 RPM, overeenkomend met 100 ∼333 Hz basisfrequentie),interactie tussen werktuig en werkstukDe natuurlijke frequentie van de JGX-0958D-108A's 9,5 12,5 Hz bij compressie plaatst het isolatiegebied comfortabel onder deze opwekkingsfrequenties.met een vibratievermindering van 88% tot 92% bij spindelfrequenties hoger dan 30 HzDe volledig metalen constructie weerstaat voortdurende blootstelling aan water-vermisbare snijvloeistoffen, olie mist, en zwerven zonder afbraak.

HVAC- en gebouwdiensten

Centrifuge chillers (typisch 300 ∼ 1500 kW koelcapaciteit), schroefcompressoren en ventilator-motor-assemblages van koeltorens zijn de dominante trillingsbronnen in commerciële en industriële gebouwen.De JGX-0958D-108A's amplitude-afhankelijke demping is bijzonder geschikt voor HVAC-toepassingen: het zorgt voor een lage demping (en dus een hoog isolatie-efficiëntie) bij de lage trillingsamplitude die typisch is voor normale steady-state werking,terwijl de energieverlies automatisch toeneemt tijdens de hoge amplitude transiënten van compressorstart en -stop.

Energie en elektriciteitsopwekking

Verwisselingsmotoren, gasturbinegeneratoren, centrifuge pompspannen en compressorpakketten in olie en gas, petrochemie,en elektriciteitsbedrijven onderwerpen trillingsisolatoren aan een ruwe combinatie van continue breedbandopwindingDe JGX-0958D-108A ̊s SS304 draad touw is bestand tegen corrosie door zuur gas (H2S), koolwaterstofcondensaten,en zouthoudende atmosfeer in kust- en offshore-installatiesVoor de meest corrosieve omgevingen is op speciale bestelling een SS316 draadtouw met molybdeenverbeterde pittingbestandheid beschikbaar.

Vervoer en mobiele apparatuur

onderstelapparatuur voor treinen (remweerstandsnetten, tractieomvormers, hulpstroomvoorzieningen), locomotiefmotor-generatoren, and heavy commercial vehicle sleeper cab isolation are all applications where vibration isolators must absorb not only steady-state engine vibration but also transient shock inputs from track irregularitiesDe JGX-0958D-108A® heeft ≥ 50% schokdemping bij 30 g / 11 ms half-sine in combinatie met zijn volledig metalen constructie die regen, wegzoutspray,Het is een directe vervanging voor elastomeer bevestigingen die hard en barsten na 2 ̊3 jaar blootstelling aan onderstel..

Vaak gestelde vragen

Wat is de minimum orderhoeveelheid voor de JGX-0958D-108A?Voor productieprogramma's ondersteunen LTA-overeenkomsten geplande releases zonder minimale verzendhoeveelheid, waardoor just-in-time (JIT) en kanban-aanvullingsmodellen mogelijk zijn..De standaard doorlooptijd bedraagt 5-7 werkdagen vanaf de voorraad van de eindproducten, 15-25 werkdagen voor productieorders die het voorraadniveau overschrijden.

Hoe controleer ik de bewering van recycleerbaarheid?Voor elke productiepartij zijn certificaten over de samenstelling van het materiaal (EN 10204 3.1) verkrijgbaar, waarin de exacte legeringsgraad van het SS304-draadtouw en de 6061-T6-aluminiumblokken wordt vastgelegd.Deze certificaten kunnen worden ingediend bij uw afvalbeheerder of duurzaamheidscontroleur om te bevestigen dat beide materialen voldoen aan de aanvaardingscriteria voor standaard metaalrecyclingstromenBij elke zending wordt een instructie voor het demontagelijstje met fotografische stappen meegeleverd.

Wat gebeurt er met de LTA als de prijzen van grondstoffen metalen aanzienlijk veranderen?Het LTA-prijsmechanisme is ontworpen voor transparantie en beperkte aanpassing.Als de LME aluminium verdubbelt en de indexberekening een correctie van +25% oplevertIn het geval van een daling van de grondstoffenprijzen beschermt de maximale waarde van -8% de leverancier tegen een onhoudbare prijsdaling.Deze structuur geeft beide partijen planningzekerheid en behoudt tegelijkertijd een verband met de doelstelling, gepubliceerde prijsreferenties.

Kan de JGX-0958D-108A worden geleverd met SS316 draad touw voor mariene omgevingen?Ja, een SS316-variant (UNS S31600, 2·3% molybdeen voor een verbeterde chloride-pitsbestandheid) is verkrijgbaar met een minimum orderhoeveelheid van 100 stuks.Deze configuratie wordt aanbevolen voor kustinstallaties op een afstand van 5 km van zout water, offshoreplatforms en in de machinekamer van schepen waar de combinatie van zouthoudende atmosfeer en verhoogde temperatuur de corrosie in de norm SS304 versnelt.
