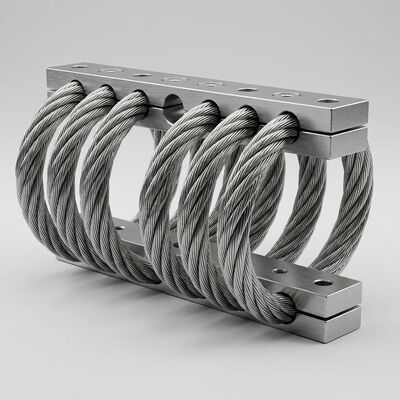

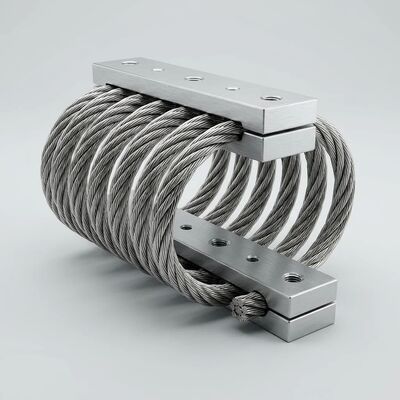

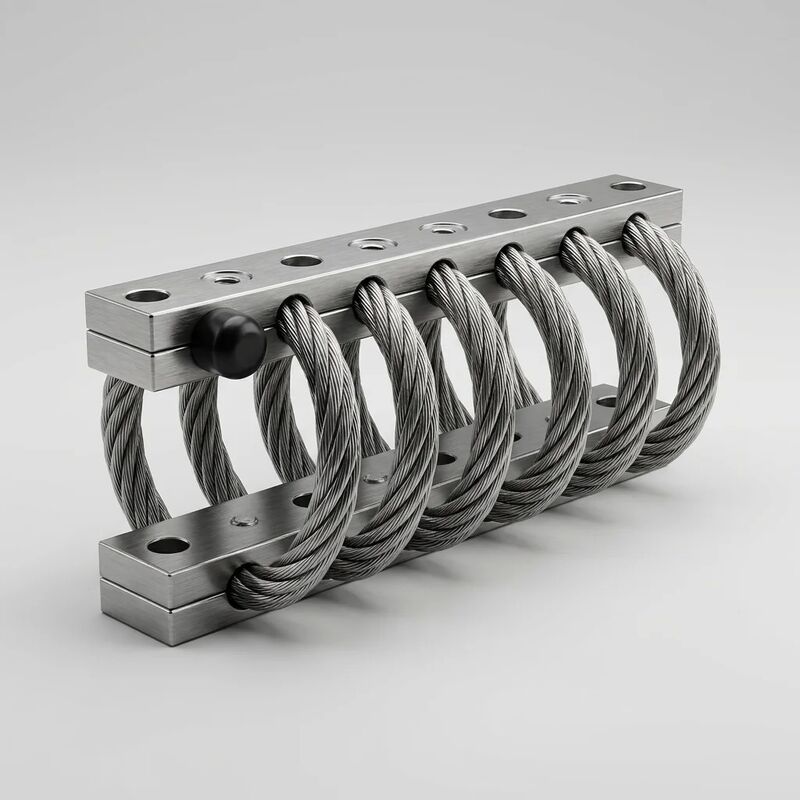

JGX-0956D-80A Galvanische corrosiebestendige draadtouw trillingsisolator stralingsgehard voor gebruik in de nucleaire ruimte

JGX-0956D-80A Galvanische corrosiebestendige trillingsisolator van draadkabels

Speciaal gebouwd voormontageomgevingen met ongelijksoortige metalenwaar galvanische corrosie de structurele integriteit bedreigt, beschikt deze isolator over een volledig gepassiveerde roestvrijstalen 316L-constructie - van de spiraalvormige kabelkern tot de montagebasisplaten. Ontworpen en gevalideerd voortoepassingen met hoge straling en extreme temperaturenop het gebied van de opwekking van kernenergie, lanceersystemen voor de lucht- en ruimtevaart en diepzeeapparatuur levert het tientallen jaren onderhoudsvrije service, terwijl conventionele montagesystemen binnen enkele maanden defect raken.

Wat deze isolator anders maakt

• Eliminatie van galvanische corrosie:Door elk metalen onderdeel te maken van gepassiveerd 316L roestvrij staal, elimineert dit ontwerp het elektrochemische potentiaalverschil dat galvanische corrosie veroorzaakt. Bij bevestiging aan aluminium rompconstructies, stalen machineframes of titanium luchtvaartbeugels zijn geen beschermende isolatieringen of isolerende coatings vereist. Dit is gevalideerd volgens ASTM G71 galvanische corrosietestnormen.
• Stralingstolerante volledig metalen architectuur:Zonder polymeren, elastomeren of organische verbindingen is deze isolator bestand tegen totale ioniserende dosisniveaus (TID) van meer dan 100 krad zonder verbrossing, ontgassing of verlies van mechanische eigenschappen. Dit maakt het de enige haalbare oplossing voor trillingsbeheersinghulpsystemen voor kerncentrales, medische lineaire versnellers en satellietbusplatformswaar blootstelling aan straling onvermijdelijk is.
• Cryogene tot hoge temperatuurcontinuïteit:Het volledig 316L-ontwerp behoudt consistente dempingseigenschappen, van vloeibare stikstoftemperaturen (-196°C) tot aan een aanhoudende werking van 350°C. Geen glasovergang, geen thermische verzachting, geen brosheid bij lage temperaturen: problemen die inherent zijn aan elastomere isolatoren en die dit metalen ontwerp volledig vermijdt.
• Meerassige besturing voor zwaar laadvermogen:De spiraalvormige geometrie met 8 spoelen ondersteunt 100 kg compressie en 50 kg schuifkracht, terwijl een dempingsratio van minimaal 18% wordt geleverd. Dit niveau van energiedissipatie over meerdere assen is van cruciaal belanggrote compressorskids, turbinegeneratorsets en scheepsmotorsteunenwaar enkelassige isolatoren apparatuur kwetsbaar maken voor laterale en torsietrillingen.
• Levenslange betrouwbaarheid zonder interventie:Geen rubber dat barst, geen vloeistof die lekt, geen koppel dat moet worden gecontroleerd. Na installatie en inbedrijfstelling heeft deze unit gedurende de gehele ontwerplevensduur geen gepland onderhoud nodig – doorgaans meer dan 25 jaar bij stationaire industriële toepassingen. Dit verlaagt de totale eigendomskosten aanzienlijk in vergelijking met rubberen steunen die elke 3 tot 7 jaar moeten worden vervangen.

Technische specificaties

Installatie en langdurig gebruik

Voor de montage zijn standaard zeskantgereedschappen en M10- of M12-hardware vereist. De uniforme 316L-basisplaat elimineert de noodzaak van isolatiepakkingen of diëlektrische coatings tussen de isolator en de gaststructuur. Voor installaties buiten of onder water zorgt het gepassiveerde oppervlakputweerstand gelijkwaardig aan PREN ≥ 24, geschikt voor zeewaterspattenzones en chemische verwerkingsatmosferen. Na de inbedrijfstelling zijn er geen onderhoudswerkzaamheden nodig; een visuele inspectie om de 24 maanden wordt alleen aanbevolen voor documentatiedoeleinden.

Typische implementatiescenario's

• Koelpomp voor kerncentrales en nooddieselgeneratorsets
• Structurele isolatie van satellietbussen en montage van reactiewielen
• Isolatie van de lading van ruimtevaartuigen tijdens het opstijgen van het draagraket
• Diep onderzeese, op afstand bediende voertuigen (ROV) elektronische chassissteunen
• Medische protontherapie en lineaire versneller-portaalisolatoren
• Offshore-platformcompressor en gasturbine-skidmounts
• Roerwerk voor chemische verwerkingsinstallaties en centrifuge-isolatie

Kwaliteit en traceerbaarheid

Elke isolator is individueel geserialiseerd met volledige traceerbaarheid van de warmtepartij van het materiaal. Voor elke zending worden de lastdoorbuigingscurven geregistreerd en gearchiveerd. De productie is gecertificeerd volgensISO9001:2015. Op verzoek verstrekken wij EN 10204 Type 3.1 materiaalcertificaten, oppervlaktepassiveringsrapporten en inspectierapporten voor kleurpenetratie voor de 316L-basisplaten. Verpakking: vacuümverzegeld met vochtindicatorkaarten, met schuim opgevuld in dubbelwandige dozen van exportkwaliteit.

Veelgestelde vragen

Vraag: Hoe voorkomt deze isolator galvanische corrosie op aluminiumconstructies?
A: Door gepassiveerd 316L roestvrij staal te gebruiken voor de gehele isolator – inclusief de basisplaten – is er geen verbinding tussen ongelijksoortige metalen om een ​​galvanische cel te creëren. De passivatielaag verhoogt de oppervlaktekwaliteit verder, waardoor de elektrochemische aanjager voor corrosie wordt geëlimineerd, zelfs in met zout beladen mariene atmosferen.

Vraag: Wat gebeurt er met de dempingsprestaties na blootstelling aan straling?
A: Omdat het dempingsmechanisme puur mechanisch is (Coulomb-wrijving tussen roestvrijstalen draadstrengen), zijn er geen polymeren of vloeistoffen die onder invloed van straling kunnen worden afgebroken. Testen bevestigen dat de dempingsverhouding en het draagvermogen binnen ±3% van de oorspronkelijke waarden blijven na blootstelling aan 100 krad TID.

Vraag: Kan dit apparaat zonder extra bescherming buiten worden geïnstalleerd?
EEN: Ja. De gepassiveerde 316L-constructie is bestand tegen voortdurende blootstelling aan de buitenlucht, waaronder zoutnevel, zure regen en industriële SO₂atmosferen. Er is geen verf, coating of beschutting nodig. Voor toepassingen waarbij directe onderdompeling in zeewater betrokken is, kunt u contact opnemen met ons engineeringteam voor specifieke richtlijnen voor diepte en duur.
