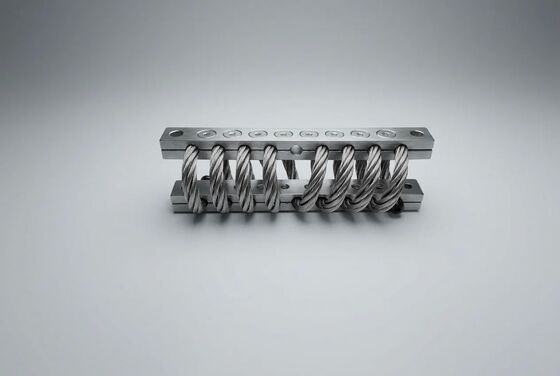

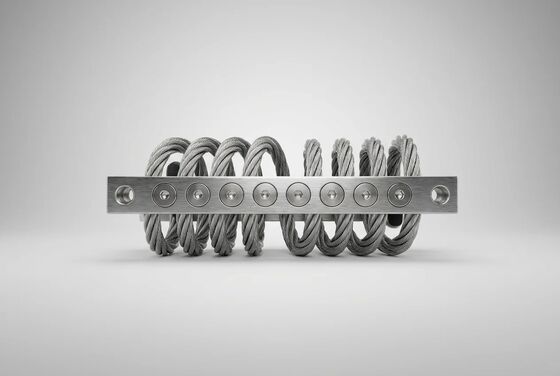

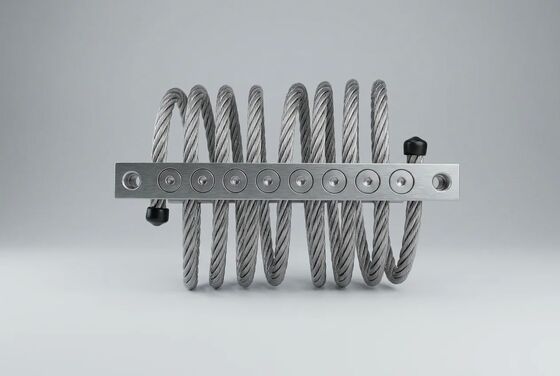

JGX-0648D-56A Adaptieve dynamische respons draad touw trillingsisolator voor schaalbare multi-punt array montage

Name: JGX-0648D-56A Adaptieve dynamische respons draad touw trillingsisolator voor schaalbare multi-punt array montage
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-56A
Availability: InStock

Merknaam:	Hoan
Modelnummer:	JGX-0648D-56A
MOQ:	10 stuks
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shaanxi, China

Certificering:

ISO 9001:2015, CE, RoHS

Model:

JGX-0648D-56A

Materiaal:

Roestvrij staal 304 / 316

Draadtouwdiameter:

6.4 mm

Aantal strengen:

7x19-constructie

Laadbereik:

0,50 - 56 kg per houder

Natuurlijke frequentie:

5-8 Hz

Bedrijfstemperatuur:

-40 ° C tot +150 ° C

Type antwoord:

Adaptieve dynamische / lastverschuiving

Arrayconfiguratie:

Schaalbare meerpunten

Zet Richtlijn op:

Verticaal, horizontaal, hoek van 45°

Sollicitatie:

Machines met variabele snelheid, meerassige platforms, industriële automatisering

Markeren:

Adaptieve dynamische reactie Verplaatsing van belastingen

Scalable multi-point array configuratie

Vibratie-isolator van draadtouw

Productbeschrijving

JGX-0648D-56A — Adaptieve trillingsisolatie voor industriële apparatuur met variabele belasting

Wanneer de belasting van machines tijdens het gebruik fluctueert – aandrijvingen met variabele snelheid die door resonantie stijgen, batchverwerkingsapparatuur die halverwege de cyclus van massa verandert, mobiele generatorskids die overschakelen tussen transport- en operationele modi – past de niet-lineaire progressieve stijfheidscurve van de JGX-0648D-56A zichzelf aan om een optimale trillingsisolatie te behouden. De kabeldiameter van 6,4 mm en het compacte formaat maken ook schaalbare multi-point array-configuraties mogelijk voor industriële apparatuurpakketten met een grote footprint.

Adaptieve dynamische respons begrijpen voor verschuivende lasten

Conventionele lineaire isolatoren – spiraalveren met vaste veerconstante, rubberen kussentjes met verbindingen van één durometer, pneumatische luchtbalgen met gereguleerde druk – zijn ontworpen rond één nominale ‘ontwerppunt’-belasting. Als u buiten dat smalle werkgebied stapt, neemt de isolatieprestatie snel af: de doorlaatbaarheid neemt toe, de resonantie verschuift naar het bedrijfssnelheidsbereik en structurele trillingen worden eerder versterkt dan verzwakt.

De JGX-0648D-56A maakt gebruik van een fundamenteel andere mechanische benaderingniet-lineaire hardingsstijfheidskarakteristiek, een opkomende eigenschap van de spiraalvormig gewikkelde staalkabelgeometrie zelf. Bij lage doorbuigingen (kleine trillingsamplitudes) gedraagt de kabelspiraal zich als een verzachtende veer, waardoor een hoge isolatie-efficiëntie wordt geboden tegen hoogfrequente storingen zoals lagergeluid van elektromotoren en excitatie van de schoepen van de pompwaaier. Bij grotere doorbuigingen (schokken, voorbijgaande overbelasting, opstarten/uitlopen door resonantie) gaat de stijfheid over naar een verhardingsregime, waardoor overmatige verplaatsing wordt voorkomen terwijl de staalkabel binnen zijn elastische bereik blijft.

Deze reactie met twee regimes is volledig passief en intrinsiek: geen elektronische controller, geen feedbacksensor, geen pneumatische of hydraulische actuator. Het is een geometrische eigenschap van de spiraalvormig gewikkelde staalkabel, gevalideerd en herhaalbaar in elke productie-eenheid.

Apparatuurprofielen waarbij adaptieve respons meetbaar voordeel oplevert

Compressorpakketten met variabele snelheid (15–50 kW):Tijdens het opvoeren van 0 naar 3.600 RPM gaat de rotatiefrequentie rechtstreeks door de natuurlijke frequentieband van 6–8 Hz van de isolator. Een veer met een vaste snelheid zou resonante versterking mogelijk maken, waardoor de overgebrachte kracht op de fundering mogelijk zou verdrievoudigen. De hardingsstijfheid van de JGX-0648D-56A verschuift de effectieve natuurlijke frequentie naar boven naarmate de amplitude toeneemt, waardoor het systeem op natuurlijke wijze wordt ontstemd, weg van resonantie.
Batchverwerkings- en vulmachines:De massa van de apparatuur kan binnen één productiecyclus met 30-60% veranderen als grondstoffen worden geladen en het eindproduct wordt afgevoerd. De JGX-0648D-56A handhaaft een doorlaatbaarheid van minder dan 1,5 over het gehele massabereik – geverifieerd door middel van meerpunts statische belastingstests bij 30%, 60% en 100% van de nominale capaciteit.
Testbanken voor motor- en aandrijflijndynamometers:Snelle gaskleptransiënten tijdens het in kaart brengen van de prestaties genereren breedbandexcitatie van 5–500 Hz. Draadkabel Coulomb-demping verspreidt energie tegelijkertijd over alle aangeslagen modi, in tegenstelling tot dempers met afgestemde massa die zich op een enkele frequentie richten.
Mobiele generator- en pompskidpakketten:Trillingen in de transportfase (lage frequentie, hoge verplaatsingsamplitude van wegingangen) en trillingen in de operationele fase (hogere frequentie, lagere amplitude van motoren en roterende apparatuur) vereisen fundamenteel verschillende isolatiestrategieën. De JGX-0648D-56A-stijfheidscurve met twee regimes kan beide regimes aan zonder enige handmatige aanpassing, schakelmechanisme of lock-outprocedure tussen modi.

Voor ontwerp- en simulatie-ingenieurs wordt de JGX-0648D-56A geleverd met een volledigekarakteriseringsrapport van belastingdoorbuigingdie alle drie de standaard montagerichtingen dekt (verticale compressie, 45° schuin en zijdelingse afschuiving). Deze dataset – doorgaans 30-50 meetpunten per oriëntatie – maakt nauwkeurige eindige-elementenmodellering van het volledige isolatiesysteem binnen ANSYS, Abaqus of COMSOL mogelijk voordat de aanbesteding wordt vastgelegd.

Schaalbare multi-point array-configuratie: ontwerpmethodologie

Grote industriële apparatuur – HVAC-koelmachines met een vloeroppervlak van 3 tot 6 meter, industriële luchtbehandelingsapparaten die enkele honderden kilo’s wegen, transformatorkasten, skidconstructies met meerdere pompen – kunnen niet worden geïsoleerd met een enkele montagesteun. De JGX-0648D-56A is speciaal ontworpen voormulti-point array-implementatie, waar 4 tot 24+ individuele eenheden worden gecoördineerd om trillingen over meerdere assen te beheersen, terwijl de nauwkeurige uitlijning van de apparatuur en een uniforme verdeling van de belasting behouden blijven.

Selectiegids voor arraytopologie

Configuratie	Arraygrootte	Totale capaciteit	Primaire toepassing
Vierhoek (symmetrisch)	4 eenheden	Tot 224 kg	Machines met een vierkante voetafdruk en een uitgebalanceerd zwaartepunt
Omtrek (rechthoekig)	6–8 eenheden	Tot 448 kg	Langwerpige uitrustingsframes met verdeelde randbelasting
Raster (gedistribueerd)	9–16 eenheden	Tot 896 kg	Machines met een groot oppervlak en uitrusting op mezzanineniveau
Traagheidsblok (hoge massa)	12–24+ eenheden	1.300+kg	Betonnen traagheidsbases met vereisten voor seismische beperking

Verificatie van belastingverdeling

Voor eenN-mount array-ondersteunende apparatuur met een totale massaMmet bekende zwaartepuntcoördinaten (e_X,e_j) ten opzichte van het geometrische middelpunt van de array, de statische belasting op elke afzonderlijke houderigepositioneerd op coördinaten (X_i,j_i) wordt berekend als:

F_i= (M · g / N) + (M · g · e_X· j_i/ Σj_J²) + (M · g · e_j· X_i/ Σx_J²)

Voor een optimale demping en levensduur moet elke JGX-0648D-56A in de array werken tussen30% en 80% van de nominale statische belasting(ongeveer 17–45 kg per houder in verticale compressierichting). Eenheden die minder dan 20% van de nominale capaciteit zijn belast, kunnen een verminderde Coulomb-dempingseffectiviteit vertonen bij lage trillingsamplitudes, omdat de contactdruk tussen de strengen onvoldoende is om de volledige wrijvingskracht te ontwikkelen. Voor toepassingen met een zeer ongelijkmatige verdeling van de belasting kunnen hybride arrays worden gespecificeerd die verschillende kabeldiameters combineren.

Montagerichting per arraypositie

JGX-0648D-56A-eenheden kunnen individueel op elke arraypositie worden georiënteerd om overeen te komen met de dominante trillingsrichting op die locatie:

Verticale compressie (0°):Geschikt voor 56 kg. Biedt maximale verticale isolatie met matige laterale stijfheid. Gespecificeerd op primaire draagposities direct onder de montagevoeten van de apparatuur.
45° schuine montage:Geschikt voor 42 kg. Levert ongeveer gelijke stijfheid in verticale en één horizontale as. Strategisch geplaatst op posities waar apparatuur gekoppelde verticaal-laterale excitatie genereert - zuigercompressoren, ponspersen en schudschermen zijn typische kandidaten.
Laterale afschuiving (90°):Geschikt voor 28 kg. Biedt dominante isolatie op de horizontale as. Wordt ingezet als stabilisatorelementen bij de hoeken en randen van apparatuur om slingeren en schommelen onder controle te houden zonder overmatige verticale stijfheid toe te voegen die het primaire isolatiepad in gevaar zou brengen.

Referentie voor industriële toepassingen

Industriële productie

CNC-bewerkingscentrum basisisolatie
Stempel- en smeedperstrillingsbeheersing
Montage van spuitgietmachines
Ondersteuningssokkels voor geautomatiseerde productielijnen

HVAC en gebouwentechniek

Centrifugale koelmachine trillingsisolatie
Basismontage luchtbehandelingsunit (LBK).
Structurele ontkoppeling van de koeltoren
Seismische beveiligingssystemen voor apparatuur op het dak

Energieopwekking en -distributie

Isolatie van diesel- en aardgasgeneratorsets
Trillingsdemping van de transformator
Kastbeveiliging voor middenspanningsschakelapparatuur
Montage van hulpskids voor gasturbines

Commerciële scheepvaart en transport

Montage van hulpmotor voor commerciële schepen
Rollend spoormaterieel HVAC-isolatie
Trillingsbeheersing in de cabine van de havenkraanmachinist
Skid-isolatie van offshore-platformapparatuur

Voor apparatuur die buiten het standaard draagbereik van 0,50–56 kg per montage valt, zijn parallelle montage van meerdere JGX-0648D-56A-eenheden op individuele bevestigingspunten of configuraties met aangepaste staalkabeldiameters op aanvraag beschikbaar. Neem contact op met ons applicatie-engineeringteam met de massa van de apparatuur, de afmetingen van de voetafdruk, de zwaartepuntcoördinaten en de dominante excitatiefrequenties voor een aanbeveling op maat.

Richtlijnen voor installatie en inbedrijfstelling

Voorbereiding montageoppervlak:Funderings- of constructiestalen montageplaten moeten vlak zijn binnen 1 mm per 300 mm oppervlaktelengte. Gebruik roestvrijstalen vulpakketten (in diktes van 0,5 mm en 1,0 mm, AISI 304 of 316L afhankelijk van het isolatiemateriaal) om lokale onregelmatigheden in het oppervlak te corrigeren. Gebruik nooit de klemstangen van de isolator om hoogteverschillen te overbruggen; dit veroorzaakt onbedoelde buigspanning in de draadkabelspiraal.
Specificatie en koppel van bevestigingsmiddel:M8-bouten (kwaliteit A2-70 of A4-80): aanhaalmoment tot 22–25 N·m. M10-bouten (kwaliteit A2-70 of A4-80): aanhaalmoment tot 42–48 N·m. Pas een toemiddelsterke anaërobe schroefdraadborgingop alle bevestigingsdraden voor installaties die onderhevig zijn aan voortdurende trillingen. Controleer de koppelwaarden na de eerste 50 bedrijfsuren met een gekalibreerde momentsleutel als onderdeel van het protocol voor het opnieuw aandraaien van de inbedrijfstelling.
Uitlijningscontrole na installatie:Nadat alle bevestigingsmiddelen volgens de specificaties zijn aangedraaid, inspecteert u elke draadkabelspiraal visueel vanuit twee orthogonale richtingen. De spiraal moet een uniforme, symmetrische spoelvorm vertonen zonder zichtbare vervorming, laterale voorspanning of spoel-tot-spoel-contact. Elke asymmetrie duidt op niet-gecentreerde belasting of een ongelijkmatige montagehoogte. Corrigeer met opvulstukken voordat u de apparatuur in gebruik neemt.
Verificatie van elektrische verbindingen:De volledig roestvrijstalen constructie biedt een inherent equipotentiaalverbindingspad tussen de geïsoleerde apparatuur en de ondersteunende structuur. Meet de verbindingsweerstand tussen het frame van de apparatuur en het aardingspunt van de fundering; waarden mogen niet hoger zijn dan 0,1 Ω. Dit is vooral belangrijk voor installaties van elektrische apparatuur waar zwerfstromen anders alternatieve paden zouden kunnen vinden via lagers of gevoelige elektronica.
Preventief inspectieschema:Voer een visuele en tactiele inspectie uit met tussenpozen van zes maanden (tussenpozen van drie maanden voor installaties buiten of aan de kust). Inspectiechecklist: aanhaalmoment van het bevestigingsmiddel, uitlijning van de merktekens, aanwezigheid van oppervlaktecorrosie of putjes op niet-316L-units bij buitengebruik, ophoping van vuil of deeltjes in de spiraalgroeven, en een uniforme afstand tussen de spiraalspleten rond de volledige omtrek van de spiraal.

Snelle referentiespecificaties

Parameter	Waarde
Model	JGX-0648D-56A
Diameter draadkabel	6,4 mm
Strandconstructie	7*19 (133 draden totaal)
Materiaal opties	AISI 304 / AISI 316L
Belastingsbereik (verticale compressie)	0,50 – 56 kg per houder
Belastingsbereik (45° hellend)	0,35 – 42 kg per houder
Belastingsbereik (zijwaartse afschuiving)	0,25 – 28 kg per houder
Natuurlijke frequentie (bij nominale belasting)	6 – 8 Hz
Equivalente viskeuze dempingsverhouding	0,10 – 0,20
Dynamische versterking bij resonantie	≤ 4,0
Temperatuurbereik	-40°C tot +150°C
Isolatie bij 20 Hz / 30 Hz	≥ 90% / ≥ 95%
Gewicht monteren	0,50 – 0,70kg
Grootte / koppel van bevestigingsmiddel	M8 (22–25 N·m) / M10 (42–48 N·m)

Technische ondersteuning beschikbaar

Ons applicatie-engineeringteam biedt gratisanalyse van het isolatiesysteem voorafgaand aan de aanbestedingvoor gekwalificeerde projecten - inclusief berekeningen van de belastingverdeling op meerdere punten, optimalisatie van de montageoriëntatie, voorspelde transmissie- versus frequentiecurven en apparatuurspecifieke aanbevelingen. Standaard productdoorlooptijd: 3–7 werkdagen voor voorraadconfiguraties (AISI 304, standaard boutpatroon), 15–25 werkdagen voor productiehoeveelheden of AISI 316L-specificaties.

Dien uw apparatuurspecificaties, GA-tekening en bedrijfsomstandigheden in voor een vrijblijvende beoordeling van de trillingsisolatie.
