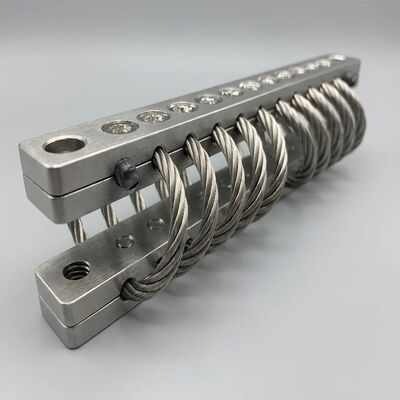

JGX-0480D-61A Adaptieve dynamische reactie draad touw trillingsisolator voor schaalbare multi-punt array montage

Schaalbare Multi-Point Array-configuratiehandleiding

Grote uitrustingspakketten – HVAC-koelers, industriële luchtbehandelingskasten, transformatorkasten, pompskids – bevinden zich zelden op één enkele isolator. De JGX-0480D-61A is van de grond af aan ontworpen voormulti-point array-implementatie, waar 4 tot 24+ eenheden samenwerken om trillingen op meerdere assen te beheersen en de uitlijning van de apparatuur te behouden.

Principes van array-indeling

Berekening van de belastingverdeling

Voor eenN-unit array ondersteunende apparatuur met totale massaMmet zwaartepuntverschuivinge, de belasting op elke steuniop positie (xᵢ, yᵢ) is:

Fᵢ = (M * g / N) + (M * g * eₓ * yᵢ / Σyⱼ²) + (M * g * eᵧ * xᵢ / Σxⱼ²)

Elke mount in de array zou tussen moeten werken30% en 80% van de nominale statische belastingom ervoor te zorgen dat de staalkabel voldoende voorspanning behoudt voor microwrijving, terwijl er ruimte overblijft voor dynamische excursies. Voorgespannen steunen die onderbelast zijn (minder dan 20% nominaal) kunnen bij lage amplitudes een verminderde dempingseffectiviteit vertonen.

Montageoriëntatiestrategie

JGX-0480D-61A-units kunnen in drie primaire oriëntaties worden geïnstalleerd, individueel selecteerbaar per arraypositie:

• Verticale compressie (0°):Maximaal draagvermogen, isolatie van de primaire as. Standaard voor op de basis gemonteerde apparatuur.
• 45° hellend:Gelijke stijfheid in verticale en één horizontale richting. Ideaal voor apparatuur die zowel verticale als laterale trillingen genereert (zuigercompressoren, ponsmachines).
• Laterale afschuiving (90°):Dominante horizontale isolatie. Gebruikt als stabilisatorbevestigingen op de hoeken van apparatuur om slingering te beheersen zonder de verticale isolatie in gevaar te brengen.
