JGX-0400D-26A Trillingsisolator van draadkabel Voorgespannen Uniforme batchconsistentie Elektrische aarding EMI-afscherming

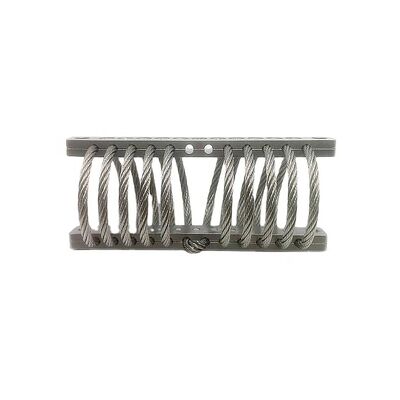

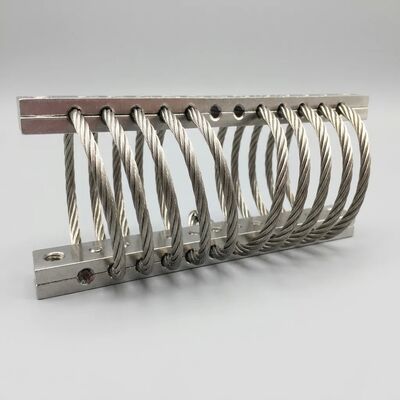

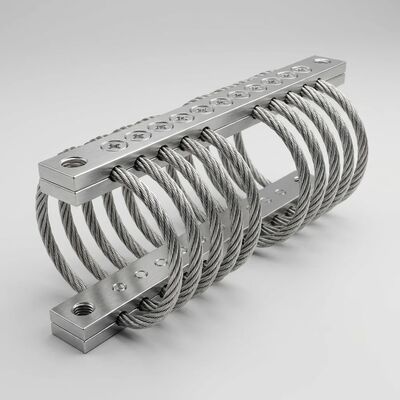

JGX-0400D-26A Draadtouw Trillingsisolator

DeJGX-0400D-26Ais een middelgrote tot zware draadtouw trillingsisolator gebouwd op een4.0 mm diameter roestvrij staal 304 kabel kernmet een vermogen van meer dan 50 W,tot 26 kg statische belasting per montageElke schakelsnede bevat 133 individuele draden in een 7*19-strengconfiguratie, geklemd tussen CNC-bewerkte aluminiumstaven.100% fabrieksprotocol voor spanning: elke eenheid wordt voor de eindinspectie met meer dan 100 omkering van de belasting bij 150% van de nominale capaciteit gefixeerd, waardoor de multi-draadkabelstructuur permanent in zijn stabiele bedrijfsgeometrie zit.Dit elimineert de op de locatie vast te leggen periode die gebruikelijk is voor niet-gekalibreerde draad touw bevestigingen en garandeert dat alle twee eenheden die uit afzonderlijke productie partijen worden getrokken leverenidentieke dynamische reactieBovendien, the all-metal construction preserves chassis-to-base electrical continuity—a critical consideration for electronic equipment enclosures that must maintain a unified ground reference across vibration-isolated interfaces.

Voorgespannen vervaardiging en uniforme batchconsistentie

Als een draad touw isoleermachine is gebaseerd op Coulomb wrijving voor energieverlies. individual wires within each 7*19 strand have not yet found their equilibrium seating positions—micro-gaps and uneven contact pressure distributions cause the first several hundred operational cycles to exhibitdrijfstijfheid en variabele dempingDe JGX-0400D-26A lost dit op bij de bron:

• Fabrieksprotocol voor het laden:Elke isolator wordt gemonteerd op een servo-hydraulische testinstallatie en wordt onderworpen aan ten minste 100 sinusvormige verplaatsingscycli bij ± 60% van de maximale nominale buiging.overeenkomend met ongeveer 150% van de nominale belastingDeze gecontroleerde overbelasting dwingt elke draadstreng in zijn stabiele tribologische contacttoestand, dezelfde staat die hij uiteindelijk na weken veldoperatie zou bereiken.maar binnen enkele minuten onder laboratoriumcontrole bereikt
• Postcyclusdimensionale poort:Na de voorspanning ondergaat elke eenheid een coördinatenmetingsinspectie waarbij de vrije hoogte, de lussymmetrie en de platheid van de montagebalk worden gecontroleerd op basis van hoofdreferentiewaarden.Het aanvaardingsvenster is ±0Eenheden buiten de toleranties worden gerecycled of gesloopt.
• Statistische partijvalidatie:Uit elke productiepartij van 100 eenheden wordt een willekeurige steekproef van 5 isolatoren volledig dynamisch gekenmerkt op een gecontroleerde shaker tafel.dempingsgraad (minimaal 15%)De coëfficiënt van variatie tussen de monsters wordt onder 3% gehouden.de ontwerpers van apparatuur in staat stellen een enkel onderdeelnummer te specificeren met het vertrouwen dat de prestaties op het terrein gelijk zullen zijn;
• Individuele traceerbaarheid:Voor klanten in gereguleerde industrieën wordt een lasergeëtste batchcode ontvangen die wordt gekoppeld aan de specifieke gegevens van de pre-stresscyclus en het dimensionale inspectieverslag.Deze volledige traceerbaarheid ondersteunt de auditvereisten en het foutanalyseprotocol.

Inherente elektrische aarding en integratie van EMI/RFI-scherming

De verpakking van elektronische apparatuur vormt een voortdurend conflict: trillingsisolatie vereist een mechanische ontkoppeling tussen het chassis van de apparatuur en de montageconstructie,maar elektromagnetische compatibiliteit vereist een continueElastomeerisolatoren creëren een open circuit dat moet worden overbrugd met speciale aardingsbanden.en mogelijke storingsmodiDe JGX-0400D-26A lost dit op door zijn volledig metalen architectuur:

• Mechanisch geleidend pad:Het draad touw van roestvrij staal 304 onderhoudt direct metaal-metalen contact met de aluminium klemstaven op zowel de bovenste als de onderste montage-interfaces.Terwijl de bulkweerstand van roestvrij staal (ongeveer 7.2*10−7 Ω·m) beperkt de capaciteit van dit pad als primaire foutstroomgeleider,het biedt meer dan voldoende continuïteit om de drijvende grondomstandigheden te voorkomen die capacitief schakelgeluid koppelen aan gevoelige analoge front-ends en ADC-invoerstadia
• EMI-pakketlandingsoppervlak:De platte, bewerkte oppervlakte van elke klemstaaf biedt een ideaal montagevlak voor geleidende EMI-pakkingen, geweven gaas, vingerstock of geleidende elastomeerprofielen.Het pakket comprimeert tussen de isolatiebalk en de behuizingswand, waarbij de continuïteit van de kooi van Faraday wordt gehandhaafd die anders zou worden verbroken door de fysieke kloof over de isolatie-interface.
• Galvanische compatibiliteit:Het materiaalpaar roestvrij staal en aluminium, gecombineerd met de elektropolies oppervlakteafwerking die vrij ijzer van de draadoppervlakten verwijdert,is bestand tegen galvanische corrosie onder alle normale industriële en mariene atmosferische omstandighedenVoor toepassingen waarbij volledige elektrische isolatie in plaats van continuïteit vereist is.de klembaren kunnen worden gespecificeerd met hard anodizing  contact opnemen met ons applicatieteam om uw specifieke aardingsstrategie te bespreken

Warmtegeleiding en geen veroudering door warmte

De Arrhenius-relatie bepaalt dat elke 10°C-verhoging de snelheid van thermo-oxidatieve veroudering in elastomeren ongeveer verdubbelt.In de praktijk, kan een rubberen bevestiging met een maximale duur van 5 jaar bij 25°C in minder dan 6 maanden uitvallen bij een temperatuur van 85°C·a die gemakkelijk te bereiken is in industriële machinebehuizingen, buitenkasten die aan de zon worden blootgesteld,en motorgebouwde compartimentenDe JGX-0400D-26A is structureel niet geschikt voor deze storingsmodus:

• Metalen thermische weg:Roestvrij staal 304 vertoont een warmtegeleidbaarheid van ongeveer 16 W/m·K.Dit is nog steeds twee graden hoger dan de 0.1·0.3 W/m·K typisch voor gevulde rubberverbindingen.het doorvoeren van warmte van de installatieflens naar de basisstructuur in plaats van het vast te leggen aan de interface
• Volledige stabiliteit:De nominale werkomvang van de isolator bedraagt -40 °C tot +200 °C continu zonder afkoeling.De dynamische stijfheidsverschillen zijn minder dan 8% ◄ en zijn geheel toe te schrijven aan de geringe temperatuurafhankelijkheid van de elastische modulus van roestvrij staal.Ter vergelijking: een typische natuurrubberverbinding verstijft bij afkoeling van 25°C tot -30°C met 300~500%.
• Geen afbraakpaden voor polymeren:Er zijn geen koolstof-koolstof dubbele bindingen om te oxideren, geen weekmakende moleculen om te migreren, geen zwavelbruggen om onder thermische spanning opnieuw te ordenen.De passieve laag van chroomoxide op het oppervlak van het roestvrij staal is thermodynamisch stabiel en zelfbeperkend bij een dikte van 2 ∼5 nmNa een decennium van continue werking bij 150°C zijn de mechanische eigenschappen van de isolator niet te onderscheiden van die van de gefabriceerde

JGX-0400D-26A Technische gegevens

Toepassingsomgevingen

• Telecommunicatiebasisstations, afstandsbedieningsapparaten en elektriciteitsdistributie
• Vernieuwbare energie-omvormers en batterijopslagkasten
• Andere elektrische apparaten, voor elektrische voertuigen
• Verpakkingen voor spoorwegsignaalapparatuur en informatie-displayen voor perronen
• Elektronicaconsoles voor bruggen en racks voor navigatieprocessors
• Laboratoriale analysesystemen en precisie-metingsystemen

WNRLN-technische ondersteuning

WNRLN produceert de JGX-0400D-26A onderISO 9001:2015Onze applicaties engineering team biedt gratis montage configuratie reviewcoördinaten van het zwaartepunt, beschikbare montagepunten en trillingsomgevingsprofiel, en wij zullen binnen twee werkdagen een aanbevolen isolatorselectie met voorspelde transmissibiliteitscurven terugzenden.Neem vandaag nog contact met ons op.om uw projectvereisten te bespreken of om evaluatie-monsters te vragen.
