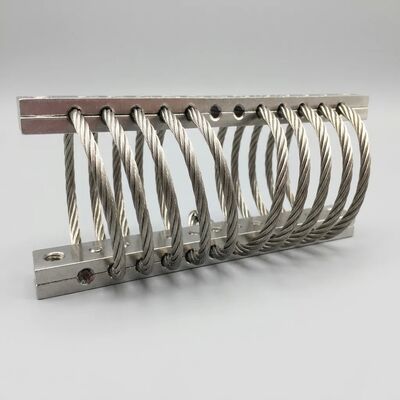

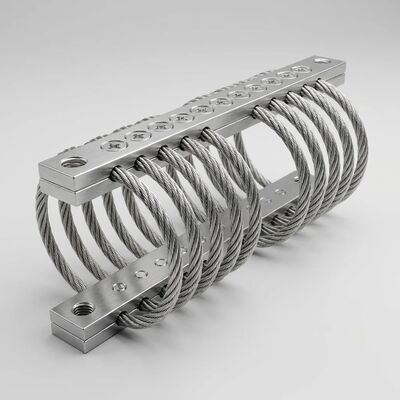

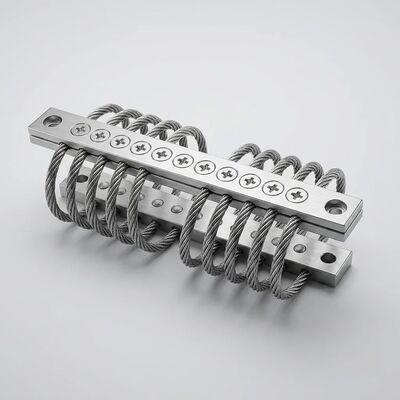

JGX-0320D-17A Draadtouw Vibratie Isolator Redundante secundaire schokverzekering Instant visuele inspectie

JGX-0320D-17A Trillingsisolator voor draadkabels - In het veld te onderhouden schokbescherming met ingebouwde redundantie

DeJGX-0320D-17Apakt een kritische leemte aan in het ontwerp van trillingsisolatie: wat gebeurt er als het primaire dempingselement tijdens gebruik verslechtert? In tegenstelling tot afgedichte elastomere bevestigingen die zonder waarschuwing defect raken en veerisolatoren met één pad die geen back-upbescherming bieden, is deze kabelisolator met 6 lussen voorzien vanredundante secundaire schokabsorptierechtstreeks in de spoelarchitectuur. Vervaardigd uit3,2 mm roestvrijstalen 304 staalkabelmet elektrolytisch gepolijste afwerking, ondersteunt het0,5 tot 15 kgover een bedrijfstemperatuurbereik van-40°C tot +150°C, waardoor het geschikt is voor installaties variërend van logistieke apparatuur voor koude opslag tot randapparatuur voor motorruimtes met hoge temperaturen.

Redundante secundaire schokverzekering

Het redundantieprincipe is eenvoudig: met zes onafhankelijke kabellussen die parallel werken, doet het falen of vermoeien van een enkele lus het beschermende vermogen van de isolator niet instorten. De resterende vijf lussen blijven kinetische energie dissiperenwrijvingsdemping tussen de strengen– het fundamentele mechanisme dat staaldraadisolatoren hun karakteristieke hysteretische dempingsgedrag geeft. Dit betekent:

• Sierlijke degradatie: de dempingsprestaties nemen geleidelijk af in plaats van catastrofaal, waardoor onderhoudsteams een voorspelbaar servicevenster krijgen
• Geen enkel punt van mislukking: elke lus werkt als een onafhankelijk energiedissipatie-element, zodat een plaatselijke fout zich niet door het gehele dempingssysteem kan voortplanten
• Inherente fail-safe: zelfs bij gedeeltelijke schade in het ergste geval behoudt de stalen kabelkern de structurele connectiviteit, waardoor wordt voorkomen dat de volledige apparatuur losraakt van de montagebasis

Deze architectuur is bijzonder waardevol vooronbewaakte of externe installaties— apparatuur voor mobiele basisstations, offshore-monitoringsystemen, hardware voor baansignalering — waarbij de routine-inspectie-intervallen maanden kunnen bestrijken en de fysieke toegang beperkt is.

Directe visuele inspectie voor snelle audits

De JGX-0320D-17A is ontworpen voorzero-tool, eye-on inspectie. Dankzij de blootliggende staalkabelgeometrie kan een technicus de gezondheid van de isolator in minder dan 30 seconden beoordelen door drie eenvoudige indicatoren te controleren:

1. Spoelsymmetrie— elke permanente vervorming, ongelijkmatige lusafstand of knikken van de draadstreng is onmiddellijk zichtbaar tegen het verwachte spiraalvormige profiel
2. Oppervlakteconditie— de elektrolytisch gepolijste roestvrijstalen 304-afwerking onthult in één oogopslag corrosieputjes, wrijvingsslijtage of strengbreuk, zonder dat er kleurstof doordringt of wordt vergroot
3. Klemintegriteit— Getuigemarkeringen voor het koppel van de montagestang en de consistentie van de openingen tussen de klemstangen kunnen visueel worden gecontroleerd zonder bevestigingsmiddelen los te maken

Vergelijk dit met conventionele rubberen steunen, die gedemonteerd moeten worden om te inspecteren op interne delaminatie, of met vloeistof gevulde dempers die een druktest nodig hebben om de integriteit van de afdichting te bevestigen. De JGX-0320D-17A elimineert giswerk en vermindert de inspectiearbeid aanzienlijk: één enkele technicus kan een volledig apparatuurrek in minuten in plaats van uren controleren.

Betrouwbaarheid met lange levensduur dankzij materiaalkunde

De roestvrijstalen 304-constructie van de dempingskern zorgt voor inherente dempingcorrosiebestendigheidzonder afhankelijk te zijn van oppervlaktecoatings die kunnen afbrokkelen of slijten. Deelektrolytisch gepolijste afwerkingpassiveert het oppervlak verder en verwijdert microbramen en ijzerverontreiniging op het oppervlak die tijdens het draadtrekken is ontstaan. Gecombineerd met denatuurlijk frequentiebereik van 8–15 Hzen eendempingsverhouding ≥15%behoudt de isolator zijn dynamische signatuur tijdens een langere levensduur. Belangrijke betrouwbaarheidsstatistieken zijn onder meer:

• Vermoeidheid beoordeeld voormeer dan 10⁶ laadcyclibij volledige nominale verplaatsing
• Dempingscoëfficiëntdrift vanminder dan 5%overschatte levensduur tegen vermoeidheid
• Geen gepland vervangingsintervalonder normale bedrijfsomstandigheden: vervang op voorwaarde, niet op kalender
• Houdbaarheid overschreden10 jaarin gecontroleerde binnenomgevingen zonder prestatieverlies

Ontworpen voor deze omgevingen

• Kasten voor telecommunicatiebasisstations en radio-eenheden op afstand
• Offshore platformmonitoring- en data-acquisitiesystemen
• Spoorwegsignalering, assenteller en hotbox-detectorbehuizingen
• Panelen voor het monitoren van trillingen van turbines voor energieopwekking
• Transport- en inzetkoffers voor medische beeldvormingsapparatuur
• Logistieke bewaking van de koudeketen en montage van koelcompressoren

WNRLN-kwaliteitsbetrokkenheid

Elke JGX-0320D-17A wordt vervaardigd onderISO9001:2015kwaliteitssysteemcontroles met volledige materiaalcertificering, herleidbaar tot de warmtenummers van de molen. Batchtests omvatten dynamische stijfheidsmetingen, verificatie van de dempingsverhouding en visuele/dimensionale inspectie volgens interne acceptatienormen. Wij houden voorraad aan voor onmiddellijke verzending van evaluatiehoeveelheden en aanbiedingenaangepast aantal lussen en draaddiametersvoor OEM-specifieke vereisten.Neem contact op met ons applicatieteamom uw project te bespreken — doorgaans reageren wij binnen één werkdag met een technisch voorstel.
