JGX-0240D-6.3A Draadtouw trillingsisolator Niet-magnetisch ontwerp met lage doorlaatbaarheid milieuvriendelijk RoHS REACH-conform

JGX-0240D-6.3A Trillingsisolator voor draadkabels – Niet-magnetische materiaaltechniek voor EMI-gevoelige en eco-gereguleerde installaties

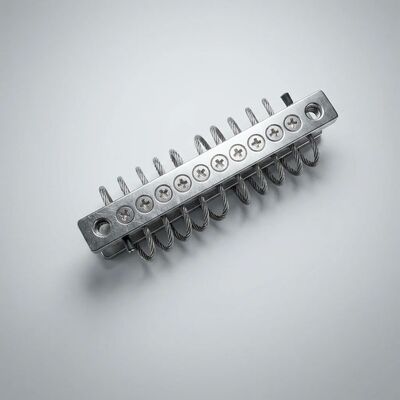

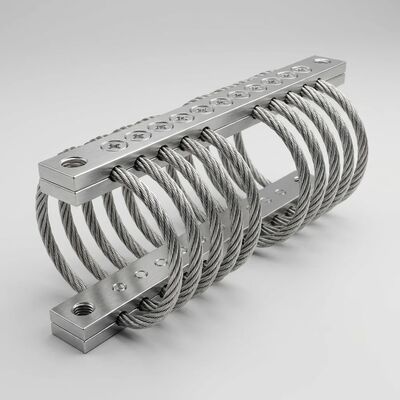

DeJGX-0240D-6.3Ais een trillingsisolator uit het middensegment uit de JGX-0240-serie met roestvrijstalen kabel met een diameter van 2,4 mm in een architectuur met 10 lussen en geschikt voor een statische belasting van 6,3 kg. Wat deze configuratie onderscheidt, is de beschikbaarheid ervanvolledig niet-magnetische materiaalkeuze met lage magnetische permeabiliteiten geverifieerdNaleving van RoHS- en REACH-milieuregelgeving– waardoor het de juiste keuze is voor installaties in de buurt van apparatuur voor magnetische resonantiebeeldvorming, deeltjesbundelinstrumentatie, elektromagnetische precisiemeetapparatuur en faciliteiten die onderworpen zijn aan strikte beperkingen op het gebied van milieugerelateerde stoffen. Alle configuraties worden geproduceerd onder het ISO 9001:2015 gecertificeerde kwaliteitsmanagementsysteem van Xi'an Hoan.

Inzicht in de magnetische permeabiliteit en de impact ervan op precisieapparatuur

Magnetische permeabiliteit (μr) kwantificeert hoe een materiaal reageert op een extern magnetisch veld. Materialen met μr aanzienlijk groter dan 1 concentreren magnetische fluxlijnen, waardoor het veld in hun omgeving wordt verstoord. Voor wetenschappelijke en medische precisieapparatuur kunnen zelfs kleine veldvervormingen van nabijgelegen structurele hardware onaanvaardbare meetfouten veroorzaken:

• MRI-beeldartefacten:Ferromagnetische isolatorcomponenten in de buurt van een MRI-boring veroorzaken magnetische gevoeligheidsartefacten: gelokaliseerde signaalleemtes en geometrische vervormingen in het gereconstrueerde beeld. Deze artefacten kunnen pathologie maskeren of vals-positieve indicaties creëren, waardoor de diagnostische nauwkeurigheid in gevaar komt. Niet-magnetische isolatorhardware elimineert deze artefactbron volledig
• Elektronenmicroscopie straalafbuiging:Scan- en transmissie-elektronenmicroscopen sturen elektronenstralen met elektromagnetische lenzen. Strooimagnetische velden van nabijgelegen ijzerhoudende hardware buigen de straal af, waardoor de resolutie afneemt, astigmatisme wordt geïntroduceerd en de procedures voor het uitlijnen van kolommen ingewikkelder worden. Niet-magnetische isolatiematerialen behouden de integriteit van het straalpad
• Massaspectrometer massanauwkeurigheid:Magnetische sector- en ionencyclotronresonantie-massaspectrometers zijn voor massanauwkeurigheid afhankelijk van nauwkeurige magnetische velduniformiteit. De nabijheid van ferromagnetische materialen vervormt het veld, waardoor de massakalibratie verandert en het oplossend vermogen afneemt. Isolatoren met een lage permeabiliteit vermijden deze interferentie

Materiaalopties voor gecontroleerde magnetische handtekening

Materiaalcertificering:Bij elke productiebatch kunnen walstestcertificaten worden verstrekt die de chemische samenstelling volgens ASTM A240/A276 en magnetische permeabiliteitsmetingen volgens ASTM A342 documenteren, ter ondersteuning van de installatiekwalificatie in gereguleerde omgevingen.

Naleving van milieuregelgeving: RoHS en REACH

Toegang tot Europese en andere gereguleerde markten vereist steeds vaker gedocumenteerde naleving van de regelgeving inzake stoffenbeperking. De JGX-0240D-6.3A is geverifieerd aan de hand van de twee belangrijkste raamwerken ter wereld:

• RoHS (Beperking van gevaarlijke stoffen, Richtlijn 2011/65/EU inclusief amendement 2015/863):Laboratoriumanalyse bevestigt dat alle samenstellende materialen onder de maximale concentratiedrempels vallen voor de tien beperkte stoffen: lood, kwik, cadmium, zeswaardig chroom, polybroombifenylen (PBB), polybroomdifenylethers (PBDE), bis(2-ethylhexyl)ftalaat (DEHP), butylbenzylftalaat (BBP), dibutylftalaat (DBP) en diisobutylftalaat (DIBP). De volledig metalen constructie is inherent vrij van ftalaatweekmakers en broomhoudende vlamvertragers die vaak voorkomen in trillingsisolatieproducten op basis van elastomeren
• REACH (Registratie, Evaluatie, Autorisatie en Beperking van Chemische stoffen, Verordening EC 1907/2006):Een uitgebreide inventaris van stoffen bevestigt dat geen enkel materiaal of chemische processtof die bij de vervaardiging van de JGX-0240D-6.3A wordt gebruikt, zeer zorgwekkende stoffen (SVHC) bevat in concentraties van meer dan 0,1 gewichtsprocent. Dit omvat ook de volledige afwezigheid van stoffen die zijn opgenomen in bijlage XIV (autorisatielijst) en bijlage XVII (beperkingenlijst). Er wordt volledige materiële openbaarmakingsdocumentatie bijgehouden en deze is beschikbaar voor indiening van due diligence in de toeleveringsketen
• Terugwinning van materiaal aan het einde van de levensduur:Zowel de roestvrijstalen staalkabel als de klemstaven van aluminiumlegering zijn 100% recyclebaar via gevestigde metaalterugwinningsstromen. De materialen hebben een positieve schrootwaarde en kunnen worden verwerkt zonder demontage of verwerking van gevaarlijk afval. Dit ondersteunt de naleving van de richtlijn betreffende afgedankte elektrische en elektronische apparatuur (AEEA) en soortgelijke raamwerken voor uitgebreide producentenverantwoordelijkheid wereldwijd
• Rapportage over conflictmineralen:Due diligence in de toeleveringsketen bevestigt dat tin, tantaal, wolfraam en goud (3TG) gebruikt in de JGX-0240D-6.3A, indien aanwezig, afkomstig zijn van smelterijen die voldoen aan de OESO Due Diligence Guidance. Documentatie beschikbaar voor nalevingsrapportage volgens SEC Rule 13p-1 (Dodd-Frank Section 1502)

Prestaties bij continue belasting voor gereguleerde omgevingen

Apparatuur in medische, wetenschappelijke en omgevingsmonitoringtoepassingen werkt vaak continu, waardoor de betrouwbaarheid van de isolator een zorg voor patiëntveiligheid en gegevensintegriteit is. De volledig metalen JGX-0240D-6.3A levert consistente prestaties zonder de degradatiemechanismen die de levensduur van de elastomere isolator beperken:

• Overlevingsvermogen van de sterilisatiecyclus:Medische en laboratoriumapparatuur wordt herhaaldelijk gesteriliseerd. De JGX-0240D-6.3A is bestand tegen autoclaafsterilisatie (verzadigde stoom bij 121 °C of 134 °C), gammastraling (standaarddosis van 25 kGy, herhaalbaar), blootstelling aan ethyleenoxidegas en waterstofperoxidedamp/plasma-sterilisatie bij lage temperatuur zonder enige verandering in mechanische eigenschappen of dimensionale stabiliteit. Elastomere isolatoren worden afgebroken onder gamma- en thermische sterilisatie en overleven doorgaans minder dan 20 cycli voordat ze moeten worden vervangen
• Compatibiliteit met chemische reiniging:Gangbare laboratorium- en klinische desinfectiemiddelen, waaronder 70% isopropylalcohol, natriumhypochlorietoplossingen (tot 10%), quaternaire ammoniumverbindingen, waterstofperoxideoplossingen en perazijnzuurformuleringen hebben geen effect op roestvrij staal of geanodiseerd aluminium. Er treedt geen zwelling, barsten of verzachting op – eigenschappen die rubberisolatoren snel aantasten bij blootstelling aan chemicaliën
• Ontgassen in gevoelige omgevingen:De 100% metalen constructie elimineert de uitstoot van vluchtige organische stoffen volledig. Voor massaspectrometrielaboratoria waar de ontgassing van nabijgelegen materialen de achtergrondspectra verhoogt, voor optische laboratoria waar de afzetting van moleculaire films de prestaties van spiegels en lenzen verslechtert, en voor halfgeleidercleanrooms waar moleculaire vervuiling in de lucht de opbrengst beïnvloedt, draagt ​​de JGX-0240D-6.3A bij aan nul vervuiling van de werkomgeving

Technische specificaties

Belangrijkste kenmerken

• Niet-magnetische materiaalopties – μr < 1,02 met 316L-configuraties, geverifieerd volgens ASTM A342
• Volledige RoHS-naleving – alle tien beperkte stoffen onder de MCV-drempels
• Volledige REACH-naleving – nul SVHC boven 0,1% w/w, volledige openbaarmaking van het materiaal beschikbaar
• 100% recyclebaar aan het einde van de levensduur – terugwinning van roestvrij staal en aluminium via standaard metaalrecycling
• Compatibel met sterilisatie – autoclaaf, gamma-, EtO- en H₂O₂-plasma zonder afbraak
• Chemische reiniging immuun – gebruikelijke laboratoriumdesinfectiemiddelen en industriële reinigingsmiddelen hebben geen effect
• Geen uitgassing – geen vluchtige organische stoffen, geen afzetting van moleculaire films, geen uitstoot van deeltjes
• Geen kruip en geen veroudering – metallurgisch stabiele eigenschappen gedurende de volledige levensduur van de apparatuur
• Groot temperatuurbereik – −40°C tot +200°C zonder verandering van mechanische eigenschappen
• Onderhoudsvrij – geen geplande inspectie, smering of vervanging vereist

Toepassingsvoorbeelden per sector

Over Xi'an Hoan Magnetron Co. Ltd.

Xi'an Hoan Microwave Co. Ltd., opgericht in 2005 en met hoofdkantoor in Xi'an, China, is een gespecialiseerde fabrikant van producten voor trillingsisolatie en energieabsorptie. Het bedrijf heeft meer dan 500 professionals in dienst, waaronder een engineeringafdeling van meer dan 100 specialisten op het gebied van trillingsanalyse, materiaalkunde en kwaliteitsborging. De ISO 9001:2015 gecertificeerde productiefaciliteit produceert draadkabelisolatoren, trillingsdempers, wrijvingsdempers, schokdempers en LC-filters. Xi'an Hoan bedient klanten in meer dan 25 landen in de sectoren medische beeldvorming, analytische instrumentatie, halfgeleiderproductie, wetenschappelijk onderzoek, milieumonitoring en precisietechniek. Het bedrijf onderhoudt uitgebreide documentatie over materiaalcertificering en naleving van de regelgeving ter ondersteuning van de kwalificatievereisten van klanten in gereguleerde markten over de hele wereld.

Neem vandaag nog contact op met ons technische nalevingsteamom RoHS/REACH-verklaringen, magnetische permeabiliteitstestcertificaten of een materiaalspecificatieconsultatie aan te vragen voor niet-magnetische JGX-0240D-6.3A-configuraties in uw EMI-gevoelige of eco-gereguleerde toepassing.
