JGX-0240D-6.3A Draadtouw trillingsisolator Hoog vermoeidheidsduur Dual-mode werking Transit bescherming Niet-lineaire demping

JGX-0240D-6.3A Trillingsisolator voor draadkabels – Metallurgische vermoeidheidswetenschap toegepast op isolatie bij continu gebruik

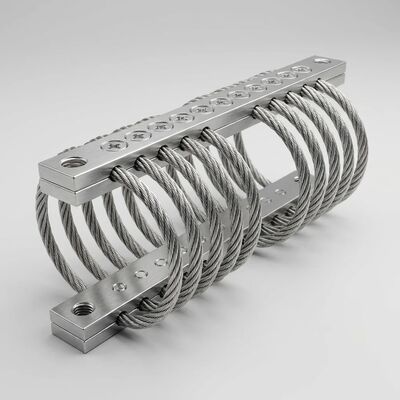

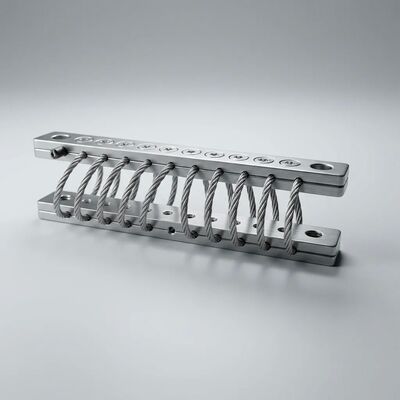

DeJGX-0240D-6.3Avertegenwoordigt Xi'an Hoan's middenklasse trillingsisolator voor staalkabels in de JGX-0240-serie, waarbij gebruik wordt gemaakt van roestvrijstalen 304-kabel met een diameter van 2,4 mm, gerangschikt in een verfijnde geometrie met 10 lussen en geschikt voor een statische belasting van 6,3 kg per eenheid. Met een compact eigengewicht van 0,45 kg is deze isolator ontworpen vanuit de basisprincipes om te voldoen aan drie kritische eisen op het gebied van de bescherming van industriële apparatuur:metallurgisch gegarandeerde hoge vermoeiingslevensduurvoor machines die 24/7 continu draaien,geïntegreerde dual-mode beschermingwaardoor de noodzaak voor afzonderlijke operationele en doorvoerisolatiesystemen wordt geëlimineerd, enniet-lineaire progressieve dempingdat inherent mechanisch uitbodemen tijdens overbelastingsgebeurtenissen voorkomt zonder dat externe dempers of reisstops nodig zijn. ISO 9001:2015-gecertificeerde productie garandeert consistentie van batch tot batch.

De metallurgie van het oneindige vermoeidheidsleven

Vermoeiingsproblemen in mechanische componenten volgen goed gekarakteriseerde principes: cyclische spanningsamplitude, gemiddeld spanningsniveau, materiaaluithoudingsvermogenslimiet en spanningsconcentratiefactoren bepalen gezamenlijk of een component uiteindelijk zal falen of voor onbepaalde tijd zal overleven. Het staalkabelontwerp van de JGX-0240D-6.3A maakt gebruik van deze principes voor een effectief onbeperkte levensduur:

• Onder de uithoudingslimiet:Austenitische roestvaste staalsoorten vertonen een echte vermoeiingsgrens – een spanningsamplitude waaronder vermoeiingsfalen niet optreedt, ongeacht het aantal cycli. Elk van de 133 individuele draden in de 7*19-strengconstructie werkt op een spanningsniveau onder deze drempel onder nominale belastingsomstandigheden, wat betekent dat het materiaal nooit in het eindige vermoeidheidsregime terechtkomt. Dit is fundamenteel anders dan elastomere bevestigingen waarbij de splitsing van de polymeerketen zich bij elke cyclus ophoopt, wat uiteindelijk falen garandeert
• Gedistribueerde spanningsarchitectuur:Wanneer de isolator doorbuigt, wordt de buigkromming verdeeld over alle tien kabellussen. Binnen elke lus verdeelt de 7*19-strenggeometrie de buiging verder over 7 buitenste strengen, die elk uit 19 afzonderlijke draden bestaan. Deze belastingverdeling op meerdere niveaus elimineert de spanningsconcentraties die vermoeiingsscheuren veroorzaken in eenvoudigere veer- of elastomeerontwerpen
• Weerstand tegen wrijvingsslijtage:De wrijving tussen de strengen die voor demping zorgt, vormt ook een potentieel probleem voor fretting. De roestvrijstalen draadoppervlakken ontwikkelen echter een stabiel, zelflimiterend oxideglazuur onder herhaalde microslipomstandigheden. Deze tribologische laag beschermt het onderliggende metaal terwijl de wrijvingscoëfficiënt behouden blijft die nodig is voor effectieve demping, zonder het progressieve materiaalverlies dat te zien is bij slecht op elkaar afgestemde glijdende paren
• Geen milieuversnelling:De groei van vermoeiingsscheuren in de meeste technische legeringen wordt versneld door corrosieve omgevingen (corrosievermoeidheid). De roestvrijstalen 304-constructie van de JGX-0240D-6.3A is immuun voor dit versnellingsmechanisme in alle normale industriële omgevingen, inclusief maritieme atmosferen en milde chemische blootstelling. De vermoeiingsprestaties gemeten in laboratoriumlucht zijn representatief voor de geïnstalleerde prestaties gedurende de hele levensduur van de isolator

Dual-Mode-bescherming: elimineert het compromis tussen transit en bediening

Traditionele isolatiestrategieën voor apparatuur creëren vaak een operationeel conflict: zachte steunen optimaliseren de trillingsisolatie tijdens bedrijf, maar laten overmatige beweging toe tijdens transport, terwijl stijve steunen beschermen tegen transportschokken, maar tijdens gebruik een slechte trillingsdemping bieden. De JGX-0240D-6.3A lost dit op door zijn inherente mechanische kenmerken:

• Operationele modus:Bij normale trillingsamplitudes (±2–5 mm) werken de staalkabellussen in een regime met lage stijfheid, waarbij de wrijving tussen de strengen zorgt voor een consistente demping van >15%. De natuurlijke frequentie van de isolator van 12–20 Hz (belastingsafhankelijk) bevindt zich onder de typische excitatiefrequenties van machines, waardoor een doorlaatbaarheid <1 wordt geleverd voor effectieve isolatie tijdens continu gebruik
• Transitmodus (automatisch):Wanneer onderworpen aan de grotere verplaatsingen die typisch zijn voor transportschokken (± 8–15 mm), gaat de geometrie van de staalkabel over naar het progressieve stijfheidsgebied. De effectieve veerconstante neemt niet-lineair toe, waardoor de totale verplaatsing wordt beperkt en tegelijkertijd de Coulomb-dempingskracht toeneemt. Grotere bewegingen genereren proportioneel meer wrijving. De isolator absorbeert handlingdalingen, botsingen met voertuigen en railschokken zonder dat er een dieptepunt ontstaat en zonder dat er handmatige configuratiewijzigingen nodig zijn
• Naadloze overgang:Er is geen discreet schakelpunt tussen modi. De stijfheids- en dempingseigenschappen variëren continu met de verplaatsingsamplitude, waardoor een soepel, voorspelbaar gedrag onder alle gebruiks- en transportomstandigheden wordt gegarandeerd. Ontwerpers van apparatuur hoeven geen afzonderlijke operationele en transportisolatiesystemen te specificeren, waardoor zowel het mechanische ontwerp als de installatie-/inbedrijfstellingsworkflow worden vereenvoudigd
• Installatievereenvoudiging:Omdat de JGX-0240D-6.3A altijd in beide modi actief is, hoeven er geen borgbouten te worden verwijderd na transport, hoeven er geen transportbeugels te worden weggegooid en is er geen risico op schade aan de apparatuur als gevolg van vergeten transportbeveiligingen. De in de fabriek geïnstalleerde isolatoren beschermen de apparatuur tijdens verzending, behandeling, installatie, inbedrijfstelling en de gehele operationele levensduur

Niet-lineaire dempingsmechanismen: ingebouwde preventie van dieptepunten

Lineaire trillingsisolatoren hebben een bekende kwetsbaarheid: wanneer de excitatie de ontwerpamplitude overschrijdt, buigt de isolator af naar zijn mechanische limiet en botst tegen de slagbegrenzer, waardoor een schokpuls rechtstreeks naar de beschermde apparatuur wordt verzonden. De JGX-0240D-6.3A elimineert deze storingsmodus door geometriegedreven niet-lineariteit:

• Progressieve geometrische verstijving:Terwijl de staalkabellussen afbuigen naar hun maximale verplaatsing, verandert de kabelgeometrie op manieren die de effectieve stijfheid vergroten. De lussen worden strakker, de buigradius neemt af en het belastingspad door de gestrande kabel wordt directer. Dit geometrische effect produceert een geleidelijk toenemende kracht-verplaatsingscurve die een harde mechanische limiet benadert, maar niet bereikt
• Amplitude-proportionele energiedissipatie:De Coulomb-wrijvingskracht is evenredig met de normaalkracht tussen glijvlakken. Naarmate de spanning van de staalkabel toeneemt met de doorbuiging, neemt de contactdruk tussen de strengen toe, waardoor de wrijvingskracht toeneemt en daardoor de energie die per cyclus wordt gedissipeerd. Onder extreme schokomstandigheden kan de momentane dempingsratio groter zijn dan 25%, vergeleken met de nominale >15% onder normale trillingsamplitudes
• Zelfcentrerend elastisch herstel:Na elke doorbuiging brengt de elastische spanningsenergie van de staalkabel de isolator precies terug naar zijn neutrale positie. Er is geen permanente instelling, geen ratelende drift en geen vereiste voor handmatig opnieuw centreren na een schok. Dit zelfcentrerende gedrag is inherent aan de metaalachtige veerkarakteristieken van de kabel

JGX-0240D-6.3A Technische specificaties

Oppervlaktebehandelingsopties voor klemstaven

• Wit anodiseren (standaard):Elektrolytische aluminiumoxidelaag, dikte 5–15 μm, elektrisch niet-geleidend, natuurlijk metaalachtig uiterlijk. Geschikt voor industriële en algemene apparatuurtoepassingen binnenshuis
• Hard anodiseren (optioneel):Diepe oxidelaag, dikte 25–50 μm, aanzienlijk verhoogde oppervlaktehardheid (400–500 HV). Geselecteerd voor schurende omgevingen, buiteninstallaties of toepassingen die verbeterde mechanische duurzaamheid bij montage-interfaces vereisen
• Roestvrijstalen klemstangen (optioneel):Volledig roestvrijstalen constructie voor spatzones op zee, atmosfeer in chemische fabrieken of wasomgevingen die geschikt zijn voor voedsel. Gepassiveerd volgens ASTM A967

Samenvatting van prestatiekenmerken

• Metallurgisch onbeperkte levensduur tegen vermoeiing – werkt onder de materiaalduurzaamheidslimiet onder nominale omstandigheden
• Dual-mode bescherming is altijd actief – geen moduswisseling, geen lock-down hardware, geen transit-specifieke procedures
• Niet-lineaire progressieve demping – ingebouwde overbelastingsbeveiliging zonder externe dempers of slagbegrenzers
• Geen kruip en geen veroudering – geen visco-elastische ontspanning, geen oxidatieve verharding, onbeperkte stabiele eigenschappen
• Isolatie van alle assen – één compacte eenheid verwerkt tegelijkertijd compressie-, schuif- en rolinvoer
• Milieuvriendelijke constructie – onaangetast door chemicaliën, zeewater, ozon, UV, vochtigheid, zoutnevel
• Geschikt voor grote temperaturen – volledige prestaties van −40°C tot +200°C zonder derating
• Onderhoudsvrije werking – geen inspectieschema, geen smering, geen vervanging van onderdelen

Voorbeelden van industriële toepassingen

Over Xi'an Hoan Magnetron Co. Ltd.

Xi'an Hoan, met het hoofdkantoor in Xi'an, China, is sinds 2005 actief en heeft zich gevestigd als een gespecialiseerde fabrikant van producten voor trillingsisolatie en energieabsorptie. De ISO 9001:2015-gecertificeerde vestiging van het bedrijf heeft ruim 500 medewerkers in dienst, waaronder een engineeringafdeling van meer dan 100 specialisten die zich richten op trillingsanalyse, materiaaltechniek en productontwikkeling. Het productassortiment van Xi'an Hoan omvat draadkabelisolatoren, trillingsdempers, wrijvingsdempers, schokdempers en LC-filters en bedient klanten in fabrieksautomatisering, maritieme techniek, energieopwekking, spoorwegsystemen, bouwdiensten en precisie-instrumentatie in meer dan 25 landen over de hele wereld.

Neem vandaag nog contact op met onze engineeringafdelingom uw toepassing voor trillingsisolatie bij continu gebruik te bespreken, documentatie over vermoeidheidsprestaties aan te vragen of een prototype-evaluatie van de JGX-0240D-6.3A onder uw specifieke bedrijfsomstandigheden te regelen.
