JGX-0160D-3.2A Draadtouw Vibratie Isolator Geoptimaliseerde Natuurlijke Frequentie Nul Uitgassing voor gebruik in de vacuümruimte

JGX-0160D-3.2A Alle-metaal draad touw trillingsisolator ️ Precieze frequentieaanpassing voor verontreinigingsgevoelige omgevingen

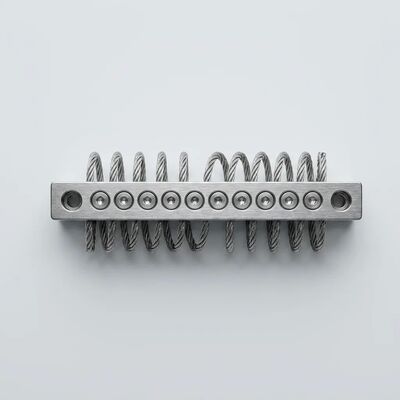

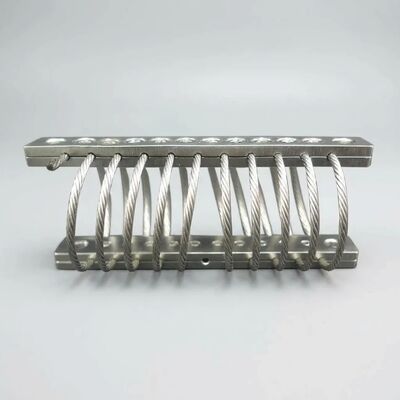

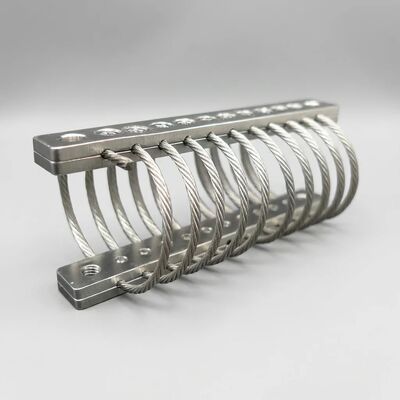

DeJGX-0160D-3.2ADeze 10-lus compacte draad touwisolator is gebaseerd op een van de belangrijkste technieken voor het produceren en onderzoeken van elektrische apparatuur.,Gebouwd van 1,6 mm roestvrij staal 304 kabel en aluminium legering 6061-T6 klemstangen, draagt een statische belasting van 3,2 kg in een 0,25 kg pakket.De volledig metalen constructie elimineert de uitgassing.Het is de voorkeurisolatieoplossing voor cleanroom-, vacuümkamer-, halfgeleider- en optische toepassingen.Gemaakt door Xi'an Hoan Microwave Co.. Ltd. onder ISO 9001:2015 kwaliteitsmanagement.

De wetenschap van de natuurlijke frequentie-optimalisatie

Effectieve trillingsisolatie hangt af van een fundamentele relatie:de natuurlijke frequentie van de isolator moet met een voldoende marge onder de dominante prikkelfrequenties van de bedrijfsomgeving liggen om de gewenste vermindering van de transmissibiliteit te bereiken;Voor de JGX-0160D-3.2A, Xi'an Hoan biedt gedetailleerde frequentie-domein analyse als onderdeel van de toepassing engineering proces:

• Statische afbuigingsanalyse:Voor de 3,2A-variant die in de buurt van zijn nominale belasting draagt, wordt de verticale natuurlijke frequentie bepaald door de statische afbuiging van de isolator.typische natuurlijke frequenties variëren van 15 tot 25 Hz, die een isolatie-efficiëntie (transmissibiliteit < 1) biedt bij opwindingsherkeningen van meer dan ongeveer 21~35 Hz
• Voorspelling van de transmissibiliteitscurve:Ingenieurs berekenen de volledige krachttransmissibiliteit tegenover de frequentiekorve voor compressie-, scheer- en rollassen,om te kunnen controleren of aan de isolatiedoelstellingen wordt voldaan in het volledige toerusting-operatiesnelheidsbereik
• Verificatie van de modale scheiding:De systeemanalyse bevestigt een adequate frequentieseparatie tussen het isolator-resonantiegebied en zowel de structurele modus van de ondersteunde apparatuur als de resonantiefrequenties van de montagebasis.het elimineren van risico's van samenvloeiende versterking
• Verdeling van de belasting:Voor installaties met meerdere isolatoren wordt de belasting van de afzonderlijke isolatoren berekend met inachtneming van de verschuiving van het zwaartepunt van de apparatuur, waarbij elke JGX-0160D-3 wordt gewaarborgd.2A werkt binnen het ontwerplastbereik voor voorspelbaar natuurlijk frequentiegedrag
• Dempingsbijdrage:De Coulomb-dempingscoëfficiënt van > 15% beperkt de resonantieversterking tot ongeveer 3·4* bij de natuurlijke frequentie, vergeleken met 10·20* voor licht gedempte veerisolatoren.een robuuste bescherming bieden, zelfs tijdens start- en stoptransitanten die door het resonantiegebied gaan

Geen uitlaatgassen: Waarom metalen gebouwen belangrijk zijn

Bij de productie van schoonruimtes en bij toepassingen van vacuümsystemen wordt elk materiaal dat in het milieu komt een potentiële verontreinigingsbron.Conventionele trillingsbevestigingen vormen een aanzienlijk risico vanwege hun materiële samenstelling.:

• Mechanismen voor uitgassing van elastomeren:Rubber- en polyurethaanisolatoren geven voortdurend vluchtige organische verbindingen (VOC's) vrij, waaronder niet gereageerde monomeren, weekmakers, antioxidanten en verhardingsmiddelen.Deze vluchtige stoffen verhogen de basisdruk., vervuilen gevoelige oppervlakken en kunnen katalysatoren vergiftigen of de afzettingskemiek veranderen
• Moleculaire film afzetting:De uitgestoten verbindingen condenseren op optische oppervlakken en vormen moleculaire films die de transmissie verminderen, de verstrooiing vergroten en de kalibratie in lasersystemen, beeldsensoren,en spectroscopische instrumenten
• Deeltjesopwekking:Elastomeren slijten tijdens de buigcyclus, waardoor micron- en submicrondeeltjes vrijkomen die in strijd zijn met de specificaties voor deeltjesgetal in de cleanroom en fouten kunnen veroorzaken bij de verwerking van halfgeleiderwafels

De JGX-0160D-3.2A elimineert deze storingsmodi door middel van materiaalkeuze:

• Draad van roestvrij staal 304:7*19 strengconstructie, inherent vrij van organisch materiaal, zonder uitgassing onder vacuüm, compatibel met alle gebruikelijke sterilisatiemethoden, met inbegrip van autoclaaf (verzadigde stoom bij 121°C/134°C),gamma-bestraling, ethyleenoxide en waterstofperoxide plasma
• Aluminiumlegering 6061-T6:Gefabriceerd aluminium met een stabiele oppervlakteoxidelaag, geen organische coatings of behandelingen vereist, anodiseringsopties (wit of hard) gebruiken anorganische elektrolytische processen die geen organisch residu produceren
• Geen lijm, geen smeermiddelen:Het draadtouw wordt mechanisch tussen de staven vastgeklemd. Er worden in geen enkel stadium van de productie bindmiddelen, draadbindende verbindingen of smeermiddelen gebruikt.

Verificatie van de verenigbaarheid van schoonruimte en vacuüm

Ondersteuning van naadloze technische integratie

Xi'an Hoan biedt end-to-end ontwerpintegratie diensten om ervoor te zorgen dat de JGX-0160D-3.2A optimaal presteert in uw specifieke toepassing:

• Voorlopige ontwerpbeoordeling:Onze ingenieurs bekijken uw apparatuur specificaties, trillingsomgeving karakterisatie gegevens en isolatie prestatie doelstellingen om de optimale isolator configuratie en hoeveelheid aanbevelen
• CAD-modeltoegang:Gedetailleerde 3D-modellen in STEP, IGES en de belangrijkste native CAD-formaten (SolidWorks, Inventor, CATIA, Creo) met nauwkeurige geometrie voor interferentiecontrole en assemblagedocumentatie
• Montage configuratiebureau:Modellen beschikbaar voor basismontage, zijdemount en 45-graden compressieoriëntatie; aangepaste balkgeometrieën kunnen worden ontwikkeld voor niet-standaard montage-interfaces
• Prestatie documentatie:Elke toepassing ontvangt een technisch verslag met de voorspelde transmissibiliteitscurven, de natuurlijke frequentieanalyse, de verificatie van de statische belasting en de aanbevolen installatiemomentwaarden.
• Prototype- en testondersteuning:Voor de uitvoering van de serieproductieverplichting beschikbaar zijnde geconfigureerde prototype-eenheden voor de inrichtingscontrole en de in-situ prestatievalidatie

Technische specificaties

Kernkenmerken

• 100% metalen constructie:Nul organische materialen, nul uitstoot, nul deeltjesopwekking
• Geen griezel of veroudering:Mechanische eigenschappen stabiel gedurende de volledige levensduur van de apparatuur
• Frequentieonafhankelijke demping:> 15% demping gehandhaafd van sub-hertz tot kilohertz bereik
• Isolatie voor alle assen:Effectief in compressie, scheer en rollen tegelijkertijd van één compacte eenheid
• Immuniteit van het milieu:Niet beïnvloed door chemicaliën, zeewater, ozon, UV, vochtigheid, zoutsproei
• Steriliserbaar:Compatibel met autoclaaf, gamma, EtO en H2O2 plasmasterilisatie
• UHV-compatibel:Geschikt voor ultrahoge vacuümomgevingen zonder virtueel risico op lekken of besmetting
• Onderhoudsvrij:Geen inspectie, smering, aanpassing of geplande vervanging vereist

Toepassingsvoorbeelden per sector

Over Xi'an Hoan Microwave Co. Ltd.

Xi'an Hoan is opgericht in 2005 in Xi'an, China en is uitgegroeid tot een toonaangevende fabrikant van trillingsisolatieproducten met meer dan 500 werknemers en een technische afdeling van meer dan 100 personen.2015 gecertificeerde faciliteit produceert draad touw isolatoren, trillingsbevestigingen, wrijvingsdemperen, schokdempers en LC-filters voor industrieën zoals de vervaardiging van halfgeleiders, precisieoptica, industriële automatisering, scheepsbouw,elektriciteitsopwekkingMet klanten in meer dan 25 landen combineert Xi'an Hoan productieschaal met applicatiespecifieke engineeringondersteuning om op maat gemaakte isolatieoplossingen te leveren.

Neem vandaag nog contact op met ons sollicitatie teamom uw behoefte aan isolatie van de cleanroom, vacuüm of precisie-instrumentatie te bespreken, of om 3D CAD-modellen en een natuurlijke frequentie-analyse voor de JGX-0160D-3 aan te vragen.2A in uw specifieke aanvraag.
