JGX-0160D-3.2A Draadtouw Vibratie Isolator Breedband Frequentie Attenuatie Wereldstandaard Naleving 3D CAD Ondersteuning

JGX-0160D-3.2A Compacte trillingsisolator voor draadkabels – Analyse van breedbanddemping en digitale ontwerpintegratie

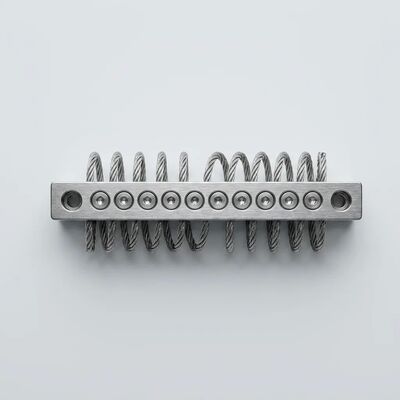

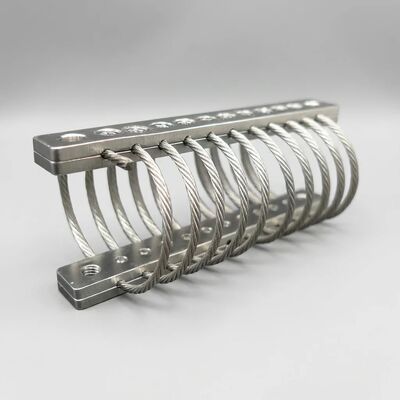

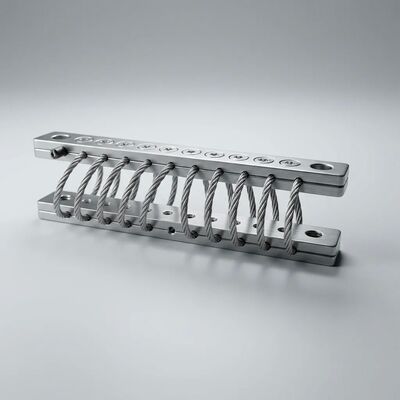

DeJGX-0160D-3.2Ais een precisie-compacte trillingsisolator voor draadkabels uit de JGX-0160-serie van Xi'an Hoan, geconstrueerd met een roestvrijstalen 304-strengige kabel met een diameter van 1,6 mm, gerangschikt in een configuratie met 10 lussen, vastgezet tussen klemstaven van aluminiumlegering 6061-T6. Met een maximale statische belasting van 3,2 kg en een gewicht per eenheid van ongeveer 0,25 kg is deze isolator speciaal ontworpen voor lichtgewicht elektronische assemblages, luchtvaartelektronicamodules, optische sensorpakketten en precisie-instrumentatie waarbij breedbandtrillingsdemping, erkende standaardnaleving en snelle digitale ontwerpintegratie essentiële vereisten zijn.

Inzicht in breedbandfrequentiedemping in draadkabelisolatoren

In tegenstelling tot veerdempersystemen met één vrijheidsgraad die alleen effectieve isolatie bieden boven een specifieke afsnijfrequentie, bereiken staalkabelisolatorenbreedband energiedissipatievia een fundamenteel ander fysiek mechanisme: Coulomb-wrijvingsdemping tussen de strengen. Elk van de 10 lussen van de JGX-0160D-3.2A bevat meerdere draadstrengen die onder dynamische belasting tegen elkaar glijden, waardoor mechanische trillingsenergie door droge wrijving wordt omgezet in verwaarloosbare warmte. Dit mechanisme werkt over een uitzonderlijk breed frequentiebereik omdat:

• Niet-lineair stijfheidsprofiel:De staalkabelgeometrie produceert progressieve stijfheid: een zachte initiële respons voor hoogfrequente isolatie met lage amplitude, die overgaat naar stijver gedrag voor laagfrequente gebeurtenissen met grote amplitude. Dit voorkomt de resonantieversterkingspiek die typisch is voor lineaire isolatoren
• Activering van meerassige wrijving:Trillingen in elke richting (compressie, afschuiving, rollen of gecombineerd) activeren de wrijving tussen strengen, waardoor echte breedbanddemping over alle assen ontstaat zonder dat er meerdere afzonderlijke isolatororiëntaties nodig zijn
• Frequentie-onafhankelijke demping:Coulomb-wrijvingsdemping is inherent frequentie-onafhankelijk, in tegenstelling tot viskeuze demping die afneemt bij lage frequenties. De JGX-0160D-3.2A behoudt een dempingsratio van >15% van quasi-statische tot hoogfrequente excitatie
• Amplitude-afhankelijke respons:Hogere excitatieamplitudes genereren een grotere strengverplaatsing en wrijving, waardoor een proportioneel sterkere demping ontstaat wanneer dit het meest nodig is

Voldoet aan wereldwijde industriële normen

De JGX-0160D-3.2A is vervaardigd en getest volgens protocollen die zijn afgestemd op internationaal erkende industriële en regelgevende normen, waardoor consistente kwaliteit en voorspelbare prestaties worden gegarandeerd:

• Milieuduurzaamheid:Gevalideerd door blootstellingstests aan zoutmist (volgens ASTM B117), beoordeling van UV-verwering (volgens ASTM G154) en thermische cycli over het volledige bedrijfsbereik van −40 °C tot +200 °C
• Kwalificatie voor schokken en trillingen:Getest onder gestandaardiseerde mechanische schok- en breedbandtrillingsprofielen om de isolatie-effectiviteit en structurele integriteit onder gecontroleerde laboratoriumomstandigheden te verifiëren
• Traceerbaarheid van materialen:Volledige documentatie beschikbaar voor materiaalbatches van roestvrij staal 304 en aluminiumlegering 6061-T6, inclusief maaltestcertificaten op aanvraag
• Kwaliteitsbeheer:Geproduceerd onder ISO 9001:2015 gecertificeerd kwaliteitsmanagementsysteem met gedocumenteerde inkomende inspectie, procesverificatie en definitieve acceptatietests

Kant-en-klare 3D CAD-modellen voor naadloze ontwerpintegratie

Xi'an Hoan biedt uitgebreide digitale engineeringmiddelen om uw productontwikkelingsworkflow te stroomlijnen:

• CAD-bibliotheek met meerdere formaten:3D-modellen beschikbaar in STEP (.stp), IGES (.igs) en native formaten voor SolidWorks, Autodesk Inventor, CATIA en PTC Creo, compatibel met alle belangrijke mechanische CAD-platforms
• Configuratievarianten:Elk modelpakket bevat op de bodem gemonteerde, aan de zijkant gemonteerde en 45 graden compressie-oriëntaties met nauwkeurige montagegatgeometrie en vrije zones voor bevestigingsmiddelen
• Massa-eigenschappen:CAD-bestanden bevatten nauwkeurige gegevens over gewicht, zwaartepunt en traagheidsmoment voor massabudgettering en dynamische analyse op systeemniveau
• Assemblage-integratie:Vereenvoudigde varianten van de envelopgeometrie beschikbaar voor prestaties van grote assemblages, naast gedetailleerde modellen voor productiedocumentatie
• Stuklijst:Bijbehorende specificatiebladen bieden volledige materiaal-, afwerkings- en maatgegevens voor inkoop- en kwaliteitsdocumentatie

Technische specificaties

Opties voor materiaal en oppervlakteafwerking van montagestang

• Aluminiumlegering 6061-T6 met witte anodisatie (standaard):Elektrisch niet-geleidende oppervlaktebehandeling die de hardheid verhoogt terwijl het natuurlijke metaalachtige uiterlijk behouden blijft. Standaardspecificatie voor algemene toepassingen met precisieapparatuur
• Aluminiumlegering 6061-T6 met harde anodisatie (optioneel):Diep geharde oppervlaktelaag met donkerder uiterlijk. Geselecteerd voor installaties die onderhevig zijn aan mechanische slijtage, frequente hantering of agressieve chemische blootstelling
• Roestvrijstalen staven (optioneel):Verkrijgbaar als alternatief voor aluminium voor toepassingen die maximale corrosieweerstand, controle van de magnetische permeabiliteit of aanpassing aan bestaande roestvrijstalen montageconstructies vereisen

Kernprestatiekenmerken

• Geen kruip of veroudering:De volledig metalen constructie elimineert de visco-elastische ontspanning en oxidatieve verharding waar elastomere isolatoren last van hebben
• Hoge interne demping:Wrijving tussen de strengen zorgt voor een consistente energiedissipatie zonder vloeistoflekkage, verslechtering van de afdichting of temperatuurgevoeligheid
• Extreem robuust:Roestvrijstalen kabel met 7*19 strengconstructie is bestand tegen herhaalde buigbelastingen zonder vermoeidheidsproblemen
• Bescherming van alle assen:Eén isolator verwerkt tegelijkertijd compressie-, schuif- en rolinvoer
• Ecologisch immuun:Onaangetast door chemische middelen, zeewater, ozon, UV-straling, vochtigheid en zoute mist
• Compact en lichtgewicht:Eenheidsgewicht van 0,25 kg, ideaal voor installaties in de lucht, draagbaar en in beperkte ruimte

Toepassingen

Over Xi'an Hoan Magnetron Co. Ltd.

Xi'an Hoan, opgericht in 2005 en met hoofdkantoor in Xi'an, China, is een gespecialiseerde fabrikant van oplossingen voor trillingsisolatie en energieabsorptie. Het bedrijf heeft meer dan 500 professionals in dienst, waaronder een toegewijd technisch team van meer dan 100 specialisten. Xi'an Hoan opereert onder de ISO 9001:2015-certificering en bedient klanten in meer dan 25 landen met een productportfolio dat staalkabelisolatoren, trillingsdempers, wrijvingsdempers, schokdempers en LC-filters omvat. Onze oplossingen worden ingezet voor industriële machines, scheepsbouw, energieopwekking, spoorweg- en transportsystemen, precisie-instrumentatie en commerciële bouwdiensten.

Neem vandaag nog contact op met ons engineeringteamom 3D CAD-modellen, technische gegevensbladen of een toepassingsspecifiek advies aan te vragen voor het integreren van de JGX-0160D-3.2A in uw volgende ontwerp.
