JGX-1598D-557B Meerassige draadkabel-schokisolator met veelzijdige montage op diverse apparatuurplatforms

JGX-1598D-557B — Eén isolatorplatform, elke montage-uitdaging, geschikt voor alle zes assen

Ontwerpers van apparatuur worden geconfronteerd met een aanhoudende spanning: de isolatieoplossing die past bij de montagevoetafdruk van de ene machine, past zich zelden netjes aan de volgende aan. Verschillende boutpatronen, asymmetrische belastingen, schuine montageoppervlakken, oude retrofitbeperkingen: elke variatie vereist traditioneel een ander onderdeelnummer van de isolator. DeJGX-1598D-557BWire Rope Vibration Isolator lost dit op met eenconfigureerbaar montageplatformdie staaf-tot-staaf, staaf-tot-plaat, 45° schuine en 90° verticale oriëntaties ondersteunt, terwijl het leverengeverifieerde isolatie van 6 vrijheidsgradenin elke configuratie.

Veelzijdigheid bij montage zonder dat dit ten koste gaat van de isolatieprestaties

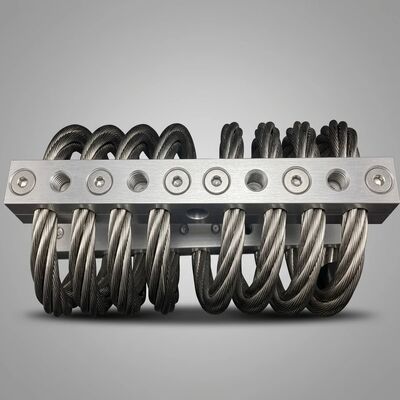

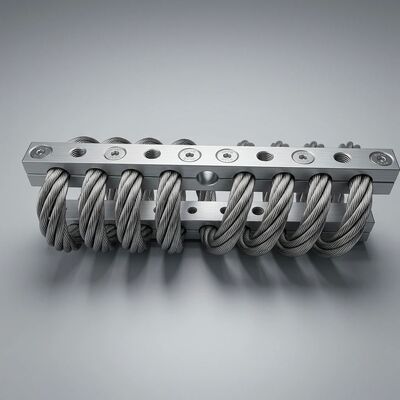

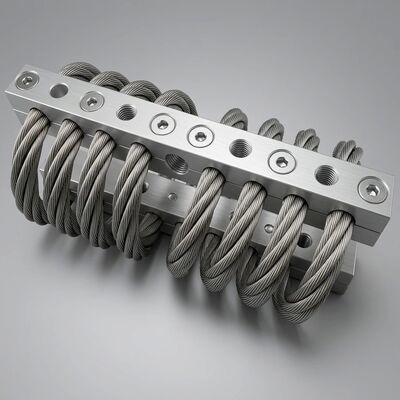

De JGX-1598D-557B scheidt de isolatiefunctie van de montage-interface. De kern ervan is eenSpiraalvormig draadkabelelement met 6 spoelengevormd uit 8,0 mm AISI 304 roestvrij staal, aan beide uiteinden afgesloten met 6061-T6 aluminium klemstaven. De klemstaven zelf dienen als universele montageadapters: elke staaf bevat nauwkeurig bewerkte sleuven die onder meerdere hoeken zijn georiënteerd en geschikt zijn voor standaard metrische en imperiale bevestigingsmiddelen.

Beschikbare montagemogelijkheden vanaf één enkel isolatorplatform:

• Standaard bar-to-bar:Apparaatvoet wordt rechtstreeks op de bovenste klembalk gemonteerd; onderste staafbouten aan de fundering of het steunframe. De standaardopstelling voor nieuwbouwmachines waarbij beide montageoppervlakken evenwijdig en vlak zijn.
• Stang-naar-plaat-adapter:Een machinaal bewerkte basisplaat wordt vastgeschroefd aan de onderste klembalk en biedt een op een tapeind gemonteerde interface. Hierdoor wordt de isolator omgezet in een drop-in vervanging voor bestaande elastomere tapeindbevestigingen zonder de basis van de apparatuur of het boorpatroon van de fundering te wijzigen.
• 45 graden schuine montage:Wanneer de primaire excitatie onder een hoek ten opzichte van de horizontaal arriveert - gebruikelijk bij dieselmotoren met V-configuratie, hellende transportbanden en gekantelde pomppakketten - lijnt de 45° sleuforiëntatie de belangrijkste flexibiliteitsas van de isolator uit met de dominante trillingsvector. Dit maximaliseert de isolatie-efficiëntie in vergelijking met loodrechte montage.
• Verticale oriëntatie van 90 graden:Voor installaties waar de verticale ruimte beperkt is, maar horizontale ruimte beschikbaar is. De klembalken worden verticaal gemonteerd, waardoor de totale geïnstalleerde hoogte onder de 150 mm blijft en de volledige flexibiliteit op meerdere assen behouden blijft.

Elke configuratie behoudt hetzelfde draagvermogen (80 kg statisch, 120 kg schok per houder) en dezelfde 6-DOF isolatiekarakteristiek. OEM's van apparatuur kunnen standaardiseren op één enkele isolatorserie voor hun gehele productassortiment, waardoor de complexiteit van de aanschaf wordt verminderd, één set prestatiegegevens wordt gekwalificeerd en een gemeenschappelijke voorraad reserveonderdelen wordt onderhouden.

Geverifieerde prestaties op meerdere assen

De spiraalvormige draadkabelgeometrie zorgt inherent voor flexibiliteit in elke richting, maar de prestaties van de JGX-1598D-557B zijnkwantitatief gekarakteriseerdover alle zes vrijheidsgraden door middel van geïnstrumenteerde meerassige testen:

• Compressie (Z-as):Statische doorbuiging van 4-12 mm over het belastingsbereik van 0-80 kg. De stijfheid neemt niet-lineair toe met de afbuiging, waardoor een zachte initiële respons ontstaat voor trillingsisolatie met een kleine amplitude, met een geleidelijk stevige beperking tegen schokgebeurtenissen met een grote verplaatsing.
• Spanning (Z-as omgekeerd):Het in elkaar grijpende klemstaafgroefprofiel vangt mechanisch de draadkabel op, waardoor de structurele continuïteit onder opwaartse krachten behouden blijft. Conventionele ontwerpen met alleen een klem lopen het risico dat het touw onder spanning uittrekt; De groefgeometrie van de JGX-1598D-557B elimineert deze storingsmodus.
• Afschuiving (X- en Y-assen):Laterale compliantie is geschikt voor horizontale excitatiecomponenten van roterende onbalans, verkeerde uitlijning en seismische grondbeweging. De spiraalstructuur knikt elastisch en keert terug naar het midden zonder enige restverschuiving.
• Rollen, pitchen, gieren (roterend rond X, Y, Z):Differentiële afbuiging over het spoelsamenstel maakt hoekbewegingen mogelijk, waardoor apparatuur met een ongelijkmatige massaverdeling of niet-gecentreerde montagepunten wordt beschermd tegen de overdracht van torsietrillingen.

Over alle assen heen is deresonantieversterkingsfactor blijft onder de 3Dit betekent dat zelfs wanneer de excitatiefrequentie precies samenvalt met de natuurlijke frequentie van het systeem, de isolator de invoer niet vergroot. Voor roterende machines met variabele snelheid die tijdens elke start-stopcyclus door resonantie heen gaan, is dit kenmerk essentieel voor betrouwbaarheid op de lange termijn.

Voordelen op systeemniveau van een gestandaardiseerd isolatorplatform

Naast de directe prestatievoordelen zorgt het gebruik van de JGX-1598D-557B in een apparatuurfamilie voor nog meer operationele voordelen:

• Vereenvoudiging van reserveonderdelen:Eén onderdeelnummer van de isolator geldt voor pompen, compressoren, generatoren en hulpapparatuur. Onderhoudswinkels hebben minder SKU's en veldtechnici hoeven slechts één installatieprocedure te kennen.
• Voorspelbare prestaties:Technische teams kwalificeren de lastafbuigings- en doorlaatbaarheidskarakteristieken van de JGX-1598D-557B één keer en passen vervolgens de gevalideerde gegevens toe op alle toekomstige apparatuurontwerpen. Voor elke nieuwe machine is geen nieuw isolatiekwalificatieprogramma vereist.
• Compatibiliteit met retrofits:Dankzij de staaf-naar-plaat-adapteroptie kan de JGX-1598D-557B verouderde elastomere steunen op in gebruik zijnde apparatuur vervangen zonder nieuwe funderingsgaten te boren of de basis van de apparatuur aan te passen. Onderhoudsteams kunnen de isolatieprestaties tijdens geplande storingen upgraden zonder structurele aanpassingen.
• Consistentie van het mondiale aanbod:Als een volledig metalen product vervaardigd volgens gecontroleerde metallurgische en dimensionale specificaties, levert de JGX-1598D-557B identieke prestaties, ongeacht de productiebatch of verzendbestemming. Geen batch-tot-batch variatie in uitharding zoals bij gegoten rubberproducten.

Uitgebreide technische gegevens

Waar de JGX-1598D-557B platformbenadering maximale waarde levert

• Maritieme aandrijfsystemen:Eén enkele JGX-1598D-557B-configuratie isoleert de hoofdvoortstuwingsmotoren, reductietandwielkasten en aslagers voor een hele scheepsklasse. Bar-to-plate-adapters maken drop-in vervanging van oudere steunen mogelijk tijdens droogdokperioden zonder aanpassingen aan de romp.
• Gedistribueerde energieopwekking:Diesel- en aardgasgeneratorsets van 50 kVA tot 500 kVA delen hetzelfde isolatorplatform. De gleufoptie van 45 graden optimaliseert de isolatie voor V-blokmotoren waarbij de primaire excitatie zich in een hoek van 45 graden ten opzichte van het glijvlak bevindt.
• Fabrieksautomatiseringscellen:Robotsokkels, pick-and-place portaalbasissen en montagesystemen voor vision-systemen profiteren allemaal van identieke prestatiespecificaties van de isolators. Onderhoudsteams slaan één onderdeelnummer op en passen consistente installatiekoppelwaarden toe op elke machine in de faciliteit.
• Locomotief en rollend materieel:Op het onderstel gemonteerde hulpvoedingen, HVAC-compressorpakketten en kasten voor tractie-elektronica zijn bestand tegen jarenlange schokbelasting door het spoor. De staaf-tot-staaf configuratie met doorgeschroefde klemstangen behoudt de voorspanning ondanks voortdurende trillingen.
• Wind- en zonne-energie-elektronica:Omvormerkasten en transformatorbehuizingen in gondel- en op de grond gemonteerde installaties hebben te maken met dagelijkse temperatuurcycli van meer dan 60°C. De volledig metalen JGX-1598D-557B behoudt een consistente stijfheid van woestijnmiddag tot middernacht, zonder de thermische drift die elastomere alternatieven teistert.

Neem nu contact op met ons applicatieteammet de massa van uw apparatuur, de montagevoetafdruk en de primaire excitatierichting. We specificeren de optimale JGX-1598D-557B-configuratie, verstrekken gevalideerde gegevens over de doorbuiging van de belasting voor uw specifieke werkpunt en bezorgen u binnen één werkdag een offerte.
