JGX-1598D-557B Volledig metalen draadkabel Trillingsisolator Hoge demping Resonantie-onderdrukking voor zware omgevingen

JGX-1598D-557B — Ontworpen voor eeuwigdurend gebruik in corrosieve, hoge temperaturen en omgevingen met hoge trillingen

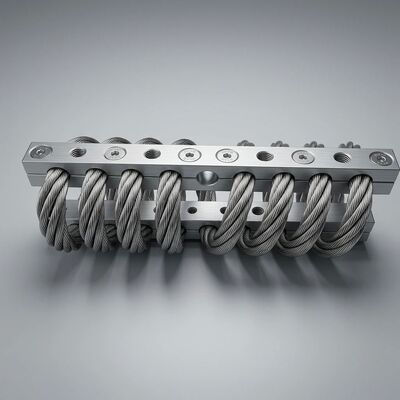

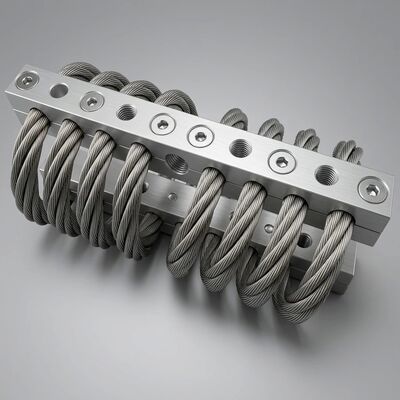

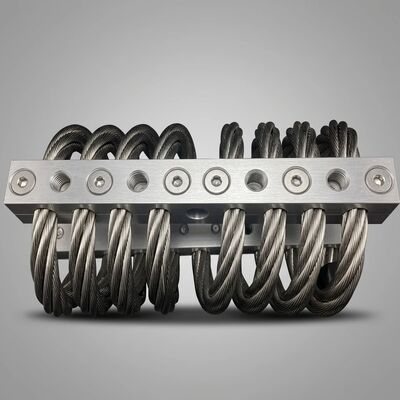

Wanneer isolatiecomponenten falen, volgen de gevolgen opeenvolgend: ongeplande stilstand, bijkomende schade aan apparatuur, veiligheidsrisico's en dure noodvervangingen. DeJGX-1598D-557BWire Rope Vibration Isolator elimineert deze risico's door middel van eenvolledig metalen architectuurdie niet kunnen worden afgebroken zoals elastomeren en hydraulica onvermijdelijk doen. Gebouwd vanAISI 304 roestvrij staaldraad(8,0 mm diameter, spiraalvormige configuratie met 6 spoelen) enKlemblokken van aluminiumlegering 6061-T6Elk materiaal in deze isolator is geselecteerd voor een onbepaalde levensduur in agressieve industriële atmosferen.

Materiaalkeuze: waarom elk onderdeel ertoe doet

Het AISI 304 roestvrij staal dat in het draadkabelelement wordt gebruikt, bevat qua samenstelling 18% chroom en 8% nikkel en vormt een zelfherstellende passieve chroomoxidelaag die bestand is tegen putcorrosie, spleetcorrosie en spanningscorrosie. Dit is dezelfde legeringsfamilie die is gespecificeerd voor chemicaliëntankers, farmaceutische verwerkingsapparatuur en kustinfrastructuur – toepassingen waarbij materiaalfalen eenvoudigweg geen optie is.

De klemblokken van aluminiumlegering 6061-T6 bieden een uitzonderlijke sterkte-gewichtsverhouding en vormen geen risico op galvanische corrosie. Elk blok ondergaatanodiseren met zwavelzuurna de bewerking ontstaat er een aluminiumoxidelaag van 15-25 micron die zowel aanvullende corrosiebescherming als elektrische isolatie biedt tussen de gemonteerde apparatuur en de ondersteunende structuur. Deze diëlektrische barrière voorkomt zwerfstroompaden die anders plaatselijke corrosie op het montagevlak zouden kunnen versnellen.

Na de fabricage krijgt het gehele roestvrijstalen kabelsamenstel eenelektrolytisch polijsten behandelingdat oppervlakteonzuiverheden en microbramen uit het tekenproces verwijdert. Het resulterende spiegelgladde oppervlak minimaliseert de hechting van verontreinigingen en elimineert de microscopische spanningsverhogers waar vermoeiingsscheuren doorgaans ontstaan ​​in onbehandelde draadproducten.

Dempingsfysica: hoe de JGX-1598D-557B energie afvoert zonder slijtagecomponenten

Het dempingsmechanisme in de JGX-1598D-557B is afhankelijk vanCoulomb-demping (droge wrijving).in plaats van stroperige vloeistofafschuiving. Terwijl het spiraalvormige staalkabelsamenstel buigt onder trillingen, glijden de honderden individuele AISI 304-strengen in het touw op hun contactpunten tegen elkaar. Elke microslip-gebeurtenis zet een kleine hoeveelheid kinetische energie om in verwaarloosbare warmte door grensvlakwrijving.

Dit proces, dat duizenden keren per seconde wordt herhaald over de gehele kabeldoorsnede, levert agemeten dempingsverhouding groter dan 18%—aanzienlijk boven de ~5-10% die typisch is voor niet-versterkte elastomere steunen. Cruciaal is dat, omdat de demping voortkomt uit het inherente gedrag van het materiaal en niet uit een verbruiksmedium, de dempingscoëfficiënt stabiel blijft gedurende tientallen jaren van continu gebruik.

Prestatiekenmerken van de JGX-1598D-557B:

• Natuurlijke frequentieband:8-12 Hz, instelbaar door de ondersteunde massa te variëren binnen het nominale belastingsbereik. Een lagere voorbelasting verschuift de frequentie naar beneden voor een betere isolatie van de lage frequenties.
• Overdraagbaarheid bij resonantie:De dempingsratio van >18% beperkt de resonantieversterkingsfactor, waardoor de destructieve vergroting wordt voorkomen die zou optreden bij licht gedempte systemen die door hun natuurlijke frequentie gaan.
• Isolatie-efficiëntie:Zodra de excitatiefrequentie ongeveer 1,4 keer de natuurlijke frequentie overschrijdt, zakt de transmissie onder de eenheid. Door 2x de eigenfrequentie wordt de trillingsoverdracht met ruim 90% verminderd.
• Laadvermogen:Geschikt voor 80 kg statische belasting per houder. De niet-lineaire stijfheidscurve zorgt voor progressieve weerstand: hoe harder de apparatuur duwt, hoe stijver de isolator wordt, waardoor ruw metaal-op-metaal contact tijdens schokken wordt voorkomen.

Onderhoudsvrij gebruik, gevalideerd door versnelde levensduurtests

Om de claim van onderhoudsvrije duurzaamheid van de JGX-1598D-557B te verifiëren, ondergaan productie-eenheden een reeks versnelde verouderingstests:

• ASTM B117 zoutnevel:500+ uur continu 5% NaCl-mist bij 35°C. Uit inspectie na blootstelling blijkt dat er geen sprake is van putvorming, geen vermindering van de kabeldoorsnede en geen verandering in de klemvoorspanning. De elektrolytisch gepolijste afwerking en de AISI 304-metallurgie functioneren zoals ontworpen.
• Thermisch fietsen:1.000 cycli tussen -40°C en +200°C met een pauze van 30 minuten bij elk uiterste. De dempingsratio en stijfheid gemeten voor en na tonen een afwijking binnen de meetonzekerheidsband (±2%). Er is geen ontspanning van de klemvoorspanning gedetecteerd.
• Uithoudingsvermogen trillingen:10 miljoen cycli bij 2x nominale belasting bij 15 Hz. Uit de demontage-inspectie na de test blijkt dat de contactoppervlakken van de draadstrengen zijn gepolijst, maar dat er geen meetbare slijtage, vermoeiingsscheuren of permanente verharding zijn.
• Schok-overbelasting:500 herhalingen van 3x de nominale statische belasting toegepast op compressie-, trek- en schuifassen. Geen slippen van de staalkabel, geen vervorming van het klemblok en geen verandering in de natuurlijke frequentie.

Deze resultaten bevestigen wat het volledig metalen ontwerpprincipe voorspelt: de JGX-1598D-557B vereistgeen gepland onderhoud, geen smering, geen afstelling en geen periodieke vervanginggedurende de volledige levensduur van de apparatuur die het beschermt.

Volledige prestatiespecificaties

Industriële sectoren waar de JGX-1598D-557B isolator-gerelateerde downtime elimineert

• Petrochemische raffinaderijen:API 610-pomppakketten en centrifugaalcompressorskids die werken in gevaarlijke gebieden van klasse I, divisie 2. De volledig metalen constructie brengt geen risico op accumulatie van statische lading met zich mee en is bestand tegen incidentele koolwaterstofspatten zonder op te zwellen of te verzachten.
• Onderzeese en offshore-apparatuur:Generatorbehuizingen aan de bovenzijde, zeewaterpompmodules en noodbrandwaterpomppakketten die worden blootgesteld aan een continue met zout beladen maritieme atmosfeer. Elektrolytisch gepolijst AISI 304 levert tientallen jaren putvrije service.
• Mijnbouwactiviteiten:Primaire brekerafvoertoevoeren, trilschermen en SAG-molenaandrijvingsisolatie waarbij schurend stof, waternevel en 24/7 werking onderhoudstoegang onpraktisch maken. Het onderhoudsvrije ontwerp elimineert geplande uitschakelingen voor isolatorinspectie.
• Productie van primaire metalen:Afzuigventilatoren voor vlamboogovens, continue isolatie van oscillatie van zwenkwielen en isolatie van warmwalsblokken bij aanhoudende omgevingstemperaturen van meer dan 100 °C. Geen enkel elastomeer kan deze thermische omgeving overleven.
• Ontzilting en waterbehandeling:Hogedruk-omkeerosmosepompisolatie in chloorgedoseerde atmosferen. De AISI 304-metallurgie is bestand tegen door chloride veroorzaakte spanningscorrosiescheuren bij concentraties die veel hoger zijn dan die welke voorkomen in waterzuiveringsinstallaties.

Vraag vandaag nog technische ondersteuning aanvoor gedetailleerde karakterisering van de belastingsdoorbuiging, 3D-tekeningen voor montageomhulsels of een concurrerende offerte voor de JGX-1598D-557B. Aangepaste spoelaantallen, kabeldiameters en klemblokgeometrieën zijn beschikbaar voor OEM-integratieprogramma's.
