JGX-1278D-310B Meerassige trillingsschokisolator die continue apparatuurbescherming garandeert met een fail-safe structuur

JGX-1278D-310B 6 DOF Multi-Axis Isolator met inherente storingsvrije architectuur

Roterende machines, seismische gebeurtenissen en inslagbelastingen veroorzaken complexe bewegingen overcompressie-, spanning-, roll-, pitch-, yaw- en snijassenDeJGX-1278D-310BWire Rope Vibration Isolator is van de grond af ontworpen voor deze multi-axis realiteit, het leveren van effectieve isolatie inalle zes vrijheidsgraden (6-DOF)Even belangrijk is dat deeen storingsvrije vergrendeling;de garantie dat het draadtouwelement niet van de montageblokken kan worden losgemaakt, zelfs niet onder overbelastingsomstandigheden die de conventionele isolatoren zouden vernietigen.

Zes graden vrijheid, één geïntegreerde oplossing

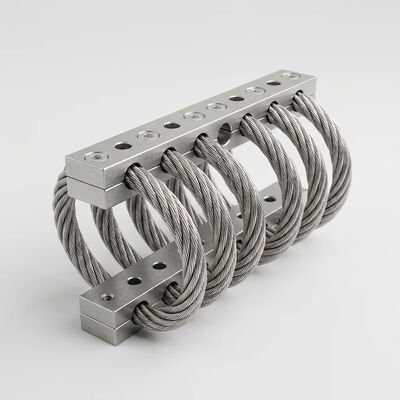

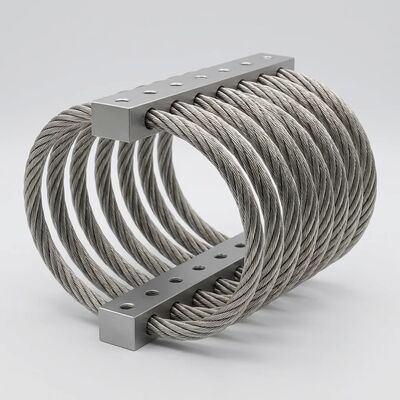

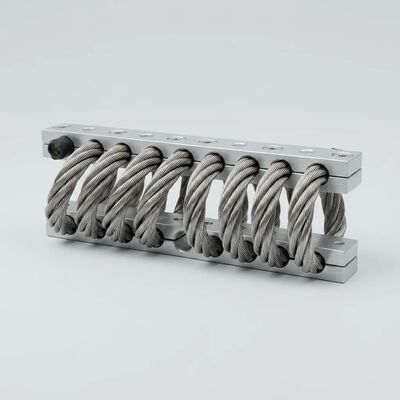

Elke JGX-1278D-310B-eenheid is voorzien van een nauwkeurig gevormde spiraalvormige draadtouwlus, vervaardigd vanAISI 304 roestvrij staalen aan beide uiteinden verankerd doorKlemstaven van aluminiumlegering 6061-T6De geometrie van deze configuratie van 8 spoelen met een diameter van 6,4 mm, gemonteerd in 45° hoekvormige gletsjes, creëert een niet-lineaire stijfheid die geleidelijk verstijft onder toenemende belasting.Dit gedrag is van cruciaal belang voor toepassingen waar schok en steady-state trillingen naast elkaar bestaan:

• Compressieas:Laadvermogen tot 50 kg statisch, met een buigingsbereik van 3-8 mm, afhankelijk van de voorbelasting
• met een vermogen van niet meer dan 50 WDe spiraalvormige spoelstructuur buigt zijdelings op een gecontroleerde manier, waardoor energie buiten de as wordt geabsorbeerd zonder de bodem te bereiken
• Spanningsas:De interlocking bar ontwerp voorkomt draad touw trek-out, het handhaven van de structurele continuïteit, zelfs wanneer de gemonteerde apparatuur ervaart hefkrachten
• Schokvertraagbaarheid:Overgangsschokbelastingen tot75 kg per montageworden behandeld zonder permanente vervorming

De resonantieversterkingsfactor wordt gehandhaafdonder 3 bij resonantie, wat betekent dat de isolator de trillingen niet versterkt, zelfs wanneer de opwekkingsfrequentie samenvalt met de natuurlijke frequentie van het systeem.

Mislukkingsveilig door ontwerp, niet door add-on

Bij conventionele draadtouwisolatoren is alleen de wrijving en de klemkracht nodig om het touwelement vast te houden.Deze ontwerpen lopen het risico dat het touw glijdt of volledig losvalt. Een storing waardoor zwaar materieel plotseling niet meer ondersteund wordt.De JGX-1278D-310B heeft een fundamenteel andere aanpak.

De klemstaven zijn voorzien van eenbewerkte vergrendelingsgroefprofielIn plaats van alleen afhankelijk te zijn van het koppel van de bouten, creëert deze geometrie een positief mechanisch slot: hoe harder het touw trekt, hoe sterker de spanning.hoe strakker de vergrendeling zich aansluitHet resultaat is eenfoutbeveiligde ladingpaddat de isolator structureel intact houdt, ongeacht de richting of de omvang van de overbelasting.

Bijkomende betrouwbaarheidsfactoren in de JGX-1278D-310B:

• De multi-streng touwconstructie bevat honderden afzonderlijke AISI 304 draden.de overige strengen blijven de lading dragen; er is geen enkel foutpunt..
• 6061-T6 aluminium klemblokken zijn geanodiseerd voor elektrische isolatie en aanvullende corrosiebestendigheid, waardoor galvanische koppeling tussen verschillende metalen in vochtige of mariene omgevingen wordt voorkomen.
• De gehele montage is thermisch gecycled van -40 °C tot +200 °C met nul veranderingen in de klemvoorbelasting, waardoor het ontwerp voor zowel arctische installaties als motorcompartimentmontage wordt gevalideerd.

Ontworpen voor de zwaarste cycli ter wereld

In de meest veeleisende industrieën ingezet

• Offshore olie- en gasplatforms:Bescherming van generatorsklippen, pomppakketten en bedieningskamers tegen gecombineerde door golven veroorzaakte trillingen en incidentele schokken.
• Aerospace Ground Support Equipment (GSE):Isoleer gevoelige teststations, kalibratieapparatuur en grondstroominstallaties in onderhoudsfaciliteiten op luchthavens waar betrouwbaarheid rechtstreeks van invloed is op de vluchtveiligheidsplannen
• Noodsystemen voor seismische zones:Behoud van de structurele integriteit van back-upgeneratoren en brandpumpensets in gebieden met aardbevingsbelasting; het uitvalveilig ontwerp blijft actief, zelfs bij meerrichtingsgrondbewegingen
• Zware industriële pers- en stempellijnen:Absorberen van herhaalde hoge amplitude schokken van smeden hamers, spuitgietmachines en metaal stempelen pers zonder vermoeidheid afbraak
• Telecommunicatiebasisstations:Bescherm radio-eenheden op daken en torens, antennesystemen en back-upbatterijrekken tegen windgeïnduceerde oscillaties en warmte-uitbreidingscycli

Neem vandaag nog contact op met ons engineering team.voor een gedetailleerde belasting-afwijkingscurve, aangepaste montagepatroon tekeningen, of een offerte voor de JGX-1278D-310B geconfigureerd naar uw specifieke meerassige isolatie vereisten.
