JGX-1276D-233B Draadtouw Trillingsisolator Lage Resonantie Piek Grote Afbuiging Schokbescherming 233kg

JGX-1276D-233B Trillingsisolator voor draadtouw: lage resonantiepiek, grote afbuigingsschokbescherming

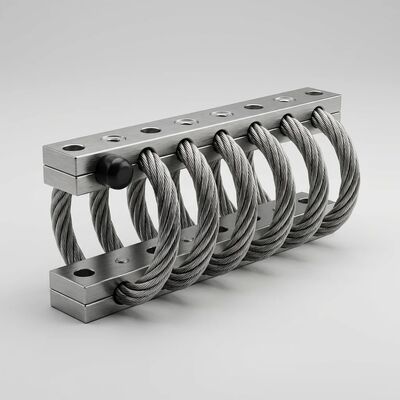

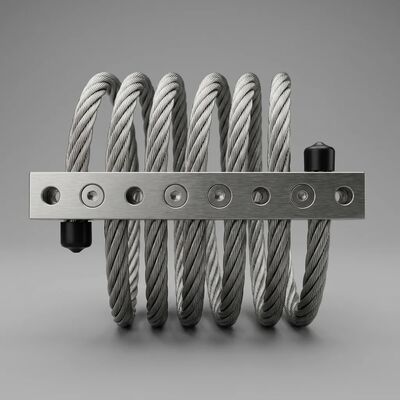

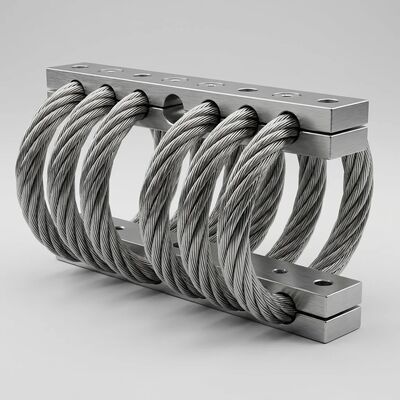

De JGX-1276D-233B is een zware draad touw trillingsisolator ontworpen om twee kritieke prestatie attributen die conventionele bevestigingen moeite hebben om tegelijkertijd te bereiken te leveren:uitzonderlijk lage versterking van de resonantiepieken en een ruime afbuigcapaciteit onder schokbelasting. met een roestvrijstalen draad met een diameter van 12,7 mm, gevormd in 6 precisie spoelen en bestemd voor een maximale statische belasting van 233 kg,Deze isolator biedt de beste bescherming in zijn klasse voor apparatuur die werkt in hoge schokken., met hoge trillingen.

Het begrijpen van de resonantiepiek: waarom het belangrijk is

Elke trillingsisolator heeft een natuurlijke frequentie waarop hij resoneert.1, 8:1, of zelfs hoger, waardoor een matige trillingsbron verandert in een destructieve kracht die schade aan gevoelige apparatuur veroorzaakt.De JGX-1276D-233B's gestreepte draad touw constructie fundamenteel aan dit probleem door middel van zijn niet-lineaire stijfheid en wrijving demping kenmerken:

• Resonantieversterking onder 3:1:In tegenstelling tot lineaire veer-dempersystemen die scherpe resonantiepieken vertonen,De progressieve stijfheidskurve van de JGX-1276D-233B en de Coulomb-wrijving tussen de strengen combineren om de transmissibiliteitscurve te vlakkenBij de natuurlijke frequentie van de isolator wordt de versterking onder 3 gehouden:1, in vergelijking met 5-10:1 voor typische elastomeer bevestigingen met een gelijkwaardige belasting.
• Breedbandenergieverspilling:Als het draadtouw afwijkt, wrijven de individuele strengen tegen elkaar aan op duizenden micro-contactpunten.Dit gedistribueerde wrijvingsmechanisme zet trillingskinetische energie om in verwaarloosbare warmte over een breed frequentiebereik (10 Hz tot 2000+ Hz), waardoor de effectiefheid in de smalle band wordt geëlimineerd, zoals bij afgestemde massa- en viskeuze dempingsoplossingen het geval is.
• Geen versterking bij hoge frequentie:Bovenaan de isolatiefrequentie daalt de transmissibiliteitscurve sterk en blijft dalen.en geen hoge frequentie pass-through-vibratiemodi, die gewoonlijk voorkomen bij spoelveerisolatoren wanneer deze worden opgewonden bij harmonische frequenties van hun natuurlijke frequentie.

Grote afbuigbaarheid: het onverwachte overleven

De bescherming van de apparatuur wordt uiteindelijk bepaald door de prestaties van een isolator onder extreme omstandigheden, niet door de nominale werking.De grote afbuigcapaciteit van JGX-1276D-233B zorgt voor overleving tijdens het ergste geval van schokken.:

• Tot 40% afbuiging zonder schade:De spiraal van het draadtouw kan tot 40% van de nominale hoogte van de isolator comprimeren of uitstrekken zonder permanente vervorming.Deze genereuze afstand absorbeert de inslagenergie geleidelijk in plaats van deze abrupt naar het chassis van de apparatuur over te brengen..
• Progressieve belasting-afbuigingskurve:Naarmate de afbuiging toeneemt, strekken de draadtouwstrengen zich geleidelijk aan en binden zich aan, waardoor een verstijving ontstaat die vanzelfsprekend de maximale beweging beperkt. This inherent snubbing behavior prevents hard bottoming-out that would otherwise transmit a secondary shock pulse to the payload—a critical safety feature for fragile electronics and precision instruments.
• Meerdere richtingen schokdemper:In tegenstelling tot eenassige dempers die in slechts één richting beschermen, biedt de spiraalvormige geometrie van de JGX-1276D-233B tegelijkertijd een grote afbuigcapaciteit bij compressie, spanning en snij/roll.Een enkele bekleding verwerkt schokken uit elke richting., waarbij het systeemontwerp wordt vereenvoudigd en het totale aantal vereiste isolatoren wordt verminderd.
• Herhaalbare prestaties na overbelasting:Draadtouwisolatoren herstellen hun oorspronkelijke geometrie en dempende eigenschappen na schokgebeurtenissen die elastomeerbevestigingen permanent zouden comprimeren, scheuren of delamineren.Deze herhaalbaarheid is van essentieel belang voor toepassingen die worden onderworpen aan terugkerende schokbelastingen, van de inslagen van de spoorwegkoppeling tot de terugslag van de stamppers tot de golfslag op scheepsapparatuur..

Technische specificaties

Montagebalken: materiaal en oppervlaktebehandeling

De JGX-1276D-233B is verkrijgbaar met twee bevestigingsstaafmaterialen voor verschillende toepassingsvereisten.en het kiezen van de juiste configuratie zorgt voor optimale prestaties op lange termijn.

Materiaalopties:

• met een breedte van meer dan 50 mm,Maximale corrosiebestendigheid en structurele sterkte: aanbevolen voor installaties in buitenruimten, mariene omgevingen en zware industriële omgevingen waar de bevestigingsstaven kunnen worden blootgesteld aan weersomstandigheden,zoutsproeiRoestvrij staven zorgen ook voor de hoogste vasthoudingsvermogen gedurende decennia van gebruik.
• Aluminiumlegeringsbalken (6061-T6):Een lichtgewicht alternatief met een uitstekende sterkte-gewichtsverhouding.en vervoerssystemen.

Selectie van de oppervlaktebehandeling voor aluminiumstaven:

• Witte anodisering:De standaard oppervlaktebehandeling die de natuurlijke hardheid van aluminium verhoogt en tegelijkertijd het metalen uiterlijk behoudt.Geschikt voor algemene industriële omgevingen met normale luchtvochtigheid en temperatuurBiedt effectieve bescherming tegen oppervlakte oxidatie en kleine slijtage.
• Hard anodiseren:Een speciale behandeling die een aanzienlijk dikkere en harder oxide laag op het aluminiumoppervlak creëert.waardoor het de voorkeur krijgt voor installaties die aan slijpstof zijn blootgesteld, frequente behandeling of mechanisch contact tijdens het onderhoud van apparatuur.

Belangrijkste kenmerken van WNRLN-draadtouwisolatoren

• Geen kriebels of veroudering gedurende de gehele levensduur
• Hoge interne demping zonder vloeistof- of gasafhankelijkheid
• Extrem breed werktemperatuurbereik (-70°C tot +260°C)
• Grote verscheidenheid aan montageconfiguraties en montageopties
• Snel en economisch prototyping voor maatwerk specificaties
• Uitzonderlijk robuuste constructie met tientallen jaren levensduur
• Uitstekende combinatie van schok- en trillingsisolatie in één eenheid
• Niet aangetast door chemische stoffen, zeewater, ozon, UV-stralen en industriële oplosmiddelen

Toepassingen waarvoor een lage resonantie en een hoge afbuiging vereist zijn

• Seismische isolatie voor kritieke infrastructuur:Bescherm serverracks, communicatiekastjes en noodstroomsystemen in aardbevingsgebieden.De grote afbuigcapaciteit zorgt voor seismische verplaatsingen, terwijl een lage resonantieversterking schade aan apparatuur voorkomt tijdens lage frequentie grondbewegingen.
• mobiele generator- en pompsets:Isoleer dieselgeneratoren, hydraulische aandrijvingseenheden en mobiele pompsystemen op aanhangwagens van schokken en trillingen die door de weg worden veroorzaakt tijdens het vervoer.terwijl de montage stabiel is tijdens stilstaand gebruik.
• Spoorwegsignaal- en spoorlijnapparatuur:Bescherm gevoelige signaalrelais, astellers en communicatie-knooppunten tegen de gecombineerde effecten van trillingen bij het passeren van de trein, de impact op het spoor en de schokbelasting van het onderhoudsvoertuig.
• Zware industriële machines:Isoleer grote stempelpers, smeden hamers en steenbrekers waarbij elke werkcyclus een hoge energie schokpuls genereert.De lage resonantieversterking voorkomt dat de isolator zelf een trillingsversterker wordt bij specifieke bedrijfssnelheden.
• HVAC- en koelsystemen op verhoogde gebouwen:Wanneer op daken of mezzaninevloeren koelinstallaties en luchtbehandelingsinstallaties worden geïnstalleerd, kunnen door de structuur veroorzaakte trillingen een gebouwresonantie veroorzaken.De JGX-1276D-233B's breed spectrum demping voorkomt dit, terwijl accommodatie wind-geïnduceerde schommeling en thermische uitbreiding beweging.
• Verpakking van schepen en platformen op zee:Bescherm de navigatie-elektronica, radarsystemen en mechanische apparatuur tegen de gecombineerde schok van golfslag, propellercavitatie,en motortrillingen, waarbij gelijktijdige grote afbuiging en lage resonantie niet onderhandelbaar zijn voor de betrouwbaarheid van de werking.

Prestatievergelijking: Draadtouw versus conventionele isolatoren

Kwaliteitsborging en testen

Elke JGX-1276D-233B wordt onderworpen aan een dimensieverificatie van 100% en een dynamische test van de steekproefpartij op een elektrodynamische shakertafel.de belastings- en afbuigingskenmerken worden gemeten op meerdere compresieniveaus om de naleving van de nominale capaciteit te bevestigen;Alle productie wordt uitgevoerd onder ISO 9001:2015 gecertificeerd kwaliteitsmanagement met volledige traceerbaarheid van de materiaalpartij van de ruwe draadtouw spoel tot de afgewerkte isolator.

Bedrijfsinformatie

WNRLN is een professionele fabrikant van trillingsisolatoren en bevestigingen, die oplossingen voor energieabsorptie en trillingsisolatie van topkwaliteit levert voor industriële, commerciële,en toepassingen voor zware apparatuurOns productassortiment omvat draadtouwisolatoren, trillingsbevestigingen, wrijvingsdempers, schokdempers en aanverwante componenten.

Met tientallen jaren technische ervaring, bedienen we klanten in binnenlandse en internationale markten voor toepassingen in motoren, ventilatoren, compressoren, pompen, liften, chemische apparatuur,spoorwegsystemen, mechanische apparatuur, grootschalige bouw, energieopwekking en schepen.Ons interne engineeringteam biedt snelle prototyping en maatwerkontwerpdiensten om aan specifieke projectvereisten te voldoen.

Neem vandaag nog contact met ons op om te ontdekken hoe onze trillingsisolatieoplossingen de betrouwbaarheid en levensduur van uw apparatuur kunnen verbeteren.contact opnemen met een van onze gemachtigde vertegenwoordigers voor lokale technische ondersteuning en snelle levering.

Neem contact op met ons applicatieteam om uw specifieke eisen aan schok- en trillingsisolatie te bespreken.en schok-/vibratieomgeving voor een op maat gemaakte aanbeveling en transmissibiliteitsanalyse.
