JGX-1276D-233B Draadkabel Trillingsisolator Oneindige levensduur Geen veroudering Barsten Materiaaldegradatie 233 kg

JGX-1276D-233B Trillingsisolator met draadtouw: vrijwel oneindige levensduur, nul materiële afbraak

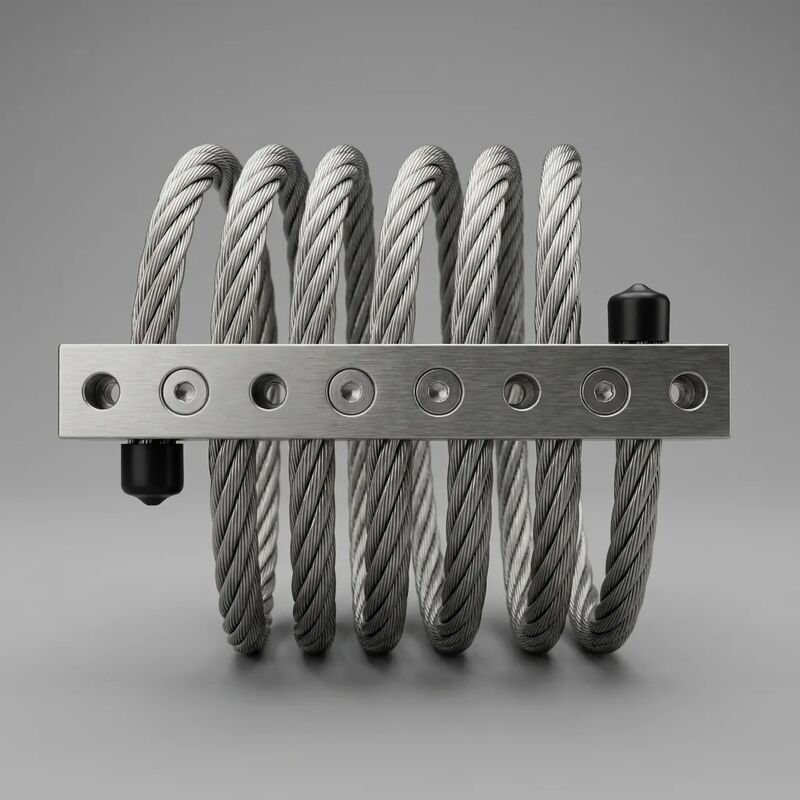

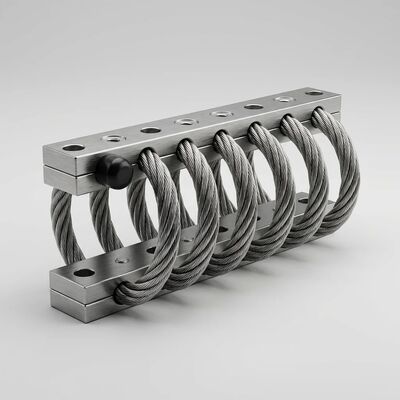

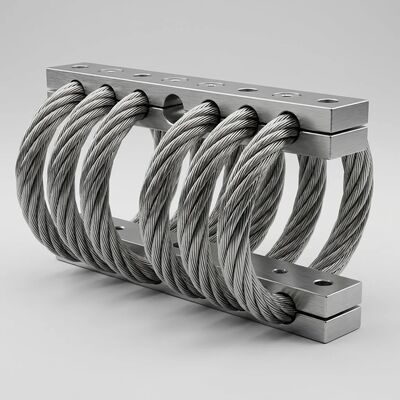

De JGX-1276D-233B vertegenwoordigt de ultieme uitdrukking van de all-metal trillingsisolatie filosofie:een montageoplossing die is ontworpen om op de dag van de installatie en dertig jaar later dezelfde prestaties te vertonen, zonder verouderingGebouwd rond 12.7 mm doorsnede elektropolies 316L roestvrijstalen draad, gevormd in 6 precisie spoelen en bestemd voor een maximale statische belasting van 233 kgDeze isolatie elimineert de grootste zwakte van traditionele trillingsbevestigingen: het onvermijdelijke materiaalfalen in de loop van de tijd.

Het fundamentele probleem met conventionele trillingsbevestigingen

Elke trillingsbevestiging die organische materialen bevat, rubber, neopreen, polyurethaan, siliconen of elk elastomeer, volgt een voorspelbare afbraakcyclus:

• Fase 1 (0-2 jaar):De bevestiging werkt volgens ontwerp, maar de omgevingsfactoren zijn al begonnen met hun aanval: UV-straling scheurt de polymerenketens op het oppervlak;Ozon valt onverzadigde bindingen in de rubberen ruggengraat aanDe week is de eerste dag van de week.
• Fase 2 (2-5 jaar):De elastomeer verstijft naarmate de weekmakers verdampen en de dichtheid van de kruisverbinding toeneemt.het verstrekken van paden voor vocht en chemicaliën om dieper in het materiaal te dringenDe dempingskenmerken verschillen van de ontwerpspecificaties.
• Fase 3 (5-10 jaar):Er is een zichtbare afbraak, scheuren verspreiden zich van het oppervlak naar de dragende kern, de stijfheid van de bevestiging kan met 30-50% van de oorspronkelijke waarde zijn veranderd.De dynamische prestaties verschillen nu aanzienlijk van wat bij de installatie werd gespecificeerd. vervanging noodzakelijk wordt, waardoor de apparatuur moet worden uitgeschakeld, arbeidskosten en ontmantelingskosten.

De JGX-1276D-233B elimineert alle drie de fasen.

Waarom de JGX-1276D-233B een eindeloze levensduur heeft

• 100% anorganische constructie:Het dragende element is een 316L roestvrijstalen draad. Het klemmechanisme maakt gebruik van ofwel roestvrijstalen of aluminium legering vasthoudende staven.geen afbreekbare coatingsDe isolator is in de letterlijke zin van het woord een puur metalen structuur.
• Frictie demping zonder slijtage:Het dempmechanisme is gebaseerd op Coulombs wrijving tussen de strengen in het touw.of visco-elastische dempers met moleculaire vermoeidheidDe draden polijsten elkaar licht tijdens de eerste run-in en stabiliseren vervolgens in een steady-state-toestand die onbepaald aanhoudt.
• Corrosiebarrière door middel van elektropolishing:Het 316L draad touw ondergaat een elektro-poetsproces dat oppervlakte-onregelmatigheden op microscopisch niveau verwijdert, ingebedde verontreinigingen verwijdert,en creëert een met chroom verrijkte passieve laagHet resulterende oppervlak is bestand tegen corrosie, zelfs in chloride-rijke omgevingen, en bereikt 1000+ uur zoutbespuitingsresistentie per ASTM B117.
• Geen kruipen onder duurzame belasting:Creep (de geleidelijke permanente vervorming onder constante spanning) is een uitvalmodus die uniek is voor polymeren en metalen met een laag smeltpunt.Draad van roestvrij staal bij kamertemperatuur werkt bij een homologe temperatuur (T/T_smelt) onder 0.2De isolator behoudt zijn exacte geometrie ongeacht de duur van de belasting.
• Geen vermoeidheidsgrenzen in het laadbereik:Hoewel alle metalen een vermoeidheidsgrens hebben, werkt de JGX-1276D-233B ver onder de uithoudingsgrens van 316L roestvrij staal.de cyclische spanning van de afzonderlijke draadstrengen is een aantal graden lager dan de vermoeidheidsdrempel van het materiaal, wat betekent dat het opstarten van een vermoeidheidskraak niet een geloofwaardige storingsmodus is binnen de levensduur van het isolator.

Technische specificaties

Montagebalken: Configuratiegids

De steunbalken die de spiraal van het draadtouw aan uw apparatuur bevestigen, zijn verkrijgbaar in twee materialen, elk met verschillende voordelen:

Materiaalkeuze:

• met een breedte van niet meer dan 50 mm,Als de gehele isolatie is gemaakt van roestvrij staal, is het mogelijk om de spanning te verminderen.de montage is volledig ondoordringbaar voor galvanische corrosie en levert decennium na decennium dezelfde klemkrachtDit is de aanbevolen configuratie voor marine, offshore, chemische verwerking en buiteninstallaties.
• Aluminiumlegering 6061-T6:Verminder het gewicht van de isolatie met ongeveer 40% in vergelijking met roestvrijstalen staven, met behoud van voldoende sterkte voor de nominale belasting.Deze optie wordt de voorkeur gegeven voor toepassingen met een gewichtscritisch karakter, zoals luchtplatforms, mobiele apparatuur en vervoerssystemen.

Oppervlaktebehandeling van aluminiumstaven:

• Witte anodisering:Standaardbehandeling die de oppervlakhardheid vergroot tot hoger dan die van kaal aluminium en tegelijkertijd een zuiver metaalachtig uiterlijk behoudt.en beschermde installaties.
• Hard anodiseren:Het creëert een aanzienlijk dikkere oxidelaag met een superieure slijtvastheid en een donkerder grijs uiterlijk.steengroeven of waar de isolatoren bij incidentele mechanische aanraking kunnen komen tijdens routinematig onderhoud van de apparatuur.

Belangrijkste kenmerken van WNRLN-draadtouwisolatoren

• Absoluut geen kruipen, veroudering of materiële vermoeidheid gedurende de volledige levensduur
• Hoge interne dempingscoëfficiënt die uitsluitend door metaalwrijving wordt bereikt, zonder vloeistoffen, gassen of visco-elastische materialen
• Consistente prestaties in extreme temperaturen van -70°C tot +260°C
• Flexible montageconfiguraties met meerdere opties voor montage en oriëntatie
• Snelle prototyping voor maatmatige afmetingen, belastingscategorieën en montagepatronen
• Robuuste geheel metalen constructie ontworpen voor tientallen jaren aanhoudende dienstverlening
• Simultane schok- en trillingsdemping bij compressie, spanning en scheer/rolling
• Volledige immuniteit tegen chemische stoffen, zoutwater, ozon, ultraviolette straling en industriële reinigingsmiddelen

Toepassingen waarbij de levensduur de totale kosten bepaalt

De oneindige levensduur van de JGX-1276D-233B creëert een onevenredige waarde in toepassingen waar toegang moeilijk is, stilstandstijd duur is of vervangingslogistiek onbetaalbaar is:

• Remote en onbemande installaties:Telecommunicatie-relaisstations op bergtoppen, ruimtes voor offshore-platformapparatuur, inverters voor zonneparken in de woestijn en generatoren voor Arctische onderzoeksstations hebben allemaal een gemeenschappelijke uitdaging:Het sturen van een technicus om een mislukte trillingsbevestiging te vervangen kost orders van grootte meer dan de bevestiging zelf.De JGX-1276D-233B's 'fit-and-forget' karakter elimineert deze interventiekosten volledig.
• Continu procesindustrieën:In chemische fabrieken, olieraffinaderijen, cementovens en staalfabrieken kan een onvoorziene shutdown om gebrekkige installaties te vervangen honderden duizenden dollars per dag kosten aan verloren productie.Het installeren van bevestigingsstukken die nooit moeten worden vervangen, verandert een terugkerend bedrijfsrisico in een eenmalig kapitaalbesluit.
• Ingebedde en ontoegankelijke apparatuur:Vibratie-isolatoren die zijn geïnstalleerd in afgesloten behuizingen, onder op hun plaats gelegde machines of in bouwconstructies kunnen niet economisch worden vervangen.De levensduur van de isolatie wordt de levensduur van de apparatuur, waardoor een degradatievrije constructie een absolute vereiste is..
• Machines en toestellen voor het vervaardigen van elektrische apparatenGrote centrifuge compressoren, gasturbines en procespompen zijn investeringen van miljoenen dollars.verzegelingsfout, of rotorongebalance veroorzaakt door afbrokkelde bevestigingsstukken die niet langer de gespecificeerde trillingsisolatie prestaties bieden.
• Transportinfrastructuur:De bruggen, de isolatiesystemen voor spoorwegen en de ventilatieventilatoren voor tunnels zullen naar verwachting de infrastructuur zelf 50-100 jaar in stand houden.Alleen alle-metaal-isolatoren kunnen deze verbintenis geloofwaardig nakomen zonder zich te baseren op veronderstellingen over de veroudering van polymeren die niet over dergelijke tijdschalen kunnen worden gevalideerd..

Totale eigendomskostenanalyse

Beschouw een typische industriële installatie die 16 trillingsisolatoren vereist, elk voor meer dan 200 kg:

Opmerking: Voor deze analyse wordt van toegankelijke apparatuur op een ontwikkelde markt uitgegaan.1.

Omgevingsresistentie na veroudering

De afwezigheid van organische materialen geeft ook weerstand tegen een breed spectrum van milieu-stressoren die de veroudering in conventionele bevestigingen versnellen:

• UV-straling:Er zijn geen polymeren ketens om te fotodegraderen, geen kleurstoffen om te vervagen.en geen oppervlakte-oxydatie buiten de zelfpassieve chroomoxidelaag die van nature op roestvrij staal ontstaat.
• Ozon:Ozon aanvallen zijn een van de meest agressieve afbraakmechanismen voor rubber, waardoor karakteristieke rechthoekige scheuren zelfs in niet-gespannen materiaal.De JGX-1276D-233B heeft geen gevoeligheid voor atmosferisch ozon bij elke concentratie..
• Hydrolyse en vocht:Polyurethaanhouders zijn gevoelig voor hydrolyse wanneer ze worden blootgesteld aan warme, vochtige omstandigheden, een chemische reactie die polymerketens breekt en de mechanische eigenschappen permanent vermindert.Roestvrij staal ondergaat geen dergelijke reactie met water in welke vorm dan ook..
• Chemische blootstelling:Hydraulische vloeistofvergieten, smeerolie-nevel, reinigingsoplosmiddelen en industriële chemische dampen vallen verschillende elastomeren op verschillende manieren aan.De JGX-1276D-233B is compatibel met vrijwel alle industriële chemicaliën behalve sterke reducerende zuren, en die alleen bij verhoogde concentraties en temperaturen.
• Microbiologische aanval:In tropische en ondergrondse installaties kunnen rubbercomponenten worden afgebroken door schimmels, bacteriën en andere micro-organismen die organische polymeerbestanddelen metaboliseren.Roestvrij staal biedt geen voedingssubstraat voor biologische groei.

Kwaliteitsborging

Elke JGX-1276D-233B wordt vervaardigd onder ISO 9001:2015 gecertificeerd kwaliteitsmanagement met volledige materiaaltraceerbaarheid van de ruwe draadtouwspeld tot de afgewerkte isolator.Elke eenheid ondergaat 100% dimensionale inspectie, en steekproefpartijen worden onderworpen aan versnelde corrosieproeven volgens ASTM B117, cyclische belastingbestandheidstests en validatie van de transmissibiliteit op een elektrodynamische shakertafel.Certificaten van conformiteit en materiaalproefverslagen zijn op aanvraag beschikbaar..

Bedrijfsinformatie

WNRLN is een gespecialiseerde fabrikant van trillingsisolatoren, schokbevestigingen en energieabsorptieoplossingen voor veeleisende industriële en commerciële toepassingen.Met een diepgaande expertise op het gebied van isolatietechnologie.We leveren producten die langer meegaan dan de apparatuur die ze beschermen.

Onze technische mogelijkheden omvatten standaard catalogusproducten en volledig op maat gemaakte oplossingen, van gemodificeerde montagepatronen en belastingsniveaus tot compleet op maat gemaakte isolatorontwerpen voor unieke toepassingenMet snelle prototyping faciliteiten en een ervaren technisch team, leveren we aangepaste monsters binnen weken, niet maanden.

WNRLN-producten worden vertrouwd door fabrikanten van apparatuur, systeemintegratoren en eindgebruikers in verschillende industrieën, waaronder elektriciteitsopwekking, olie en gas, zeevervoer, bouwmachines,nauwkeurige instrumentatieOnze toewijding aan kwaliteit wordt ondersteund door ISO 9001:2015 certificering en een rigoureus intern testprogramma.

Om uw eisen aan trillingsisolatie te bespreken of om een uitgebreid technisch voorstel te vragen, neemt u vandaag nog contact op met ons applicatieteam.Verstrek binnen 48 uur uw apparatuurspecificaties en bedrijfsomgeving voor een aanbeveling voor een op maat gemaakte oplossing.

Neem contact op met ons engineering team om de levensduur van uw applicatie te bespreken.We kunnen een op maat gemaakte totale kostenvergelijking voor uw specifieke apparatuurconfiguratie en bedrijfsomgeving.
