JGX-0958D-138A Trillingsisolator van volledig metalen draadkabel

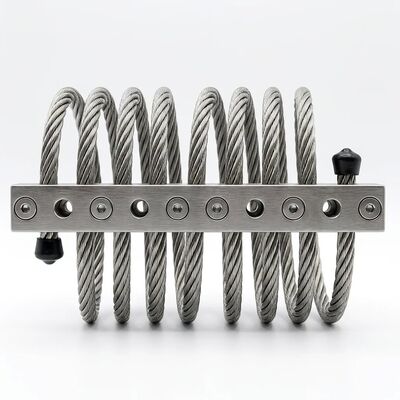

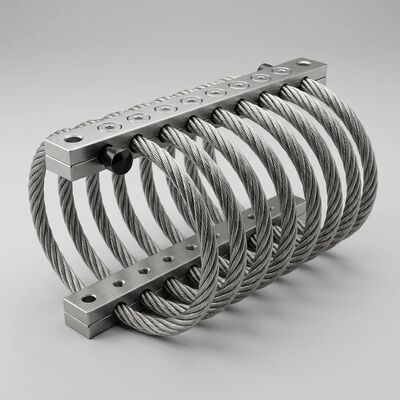

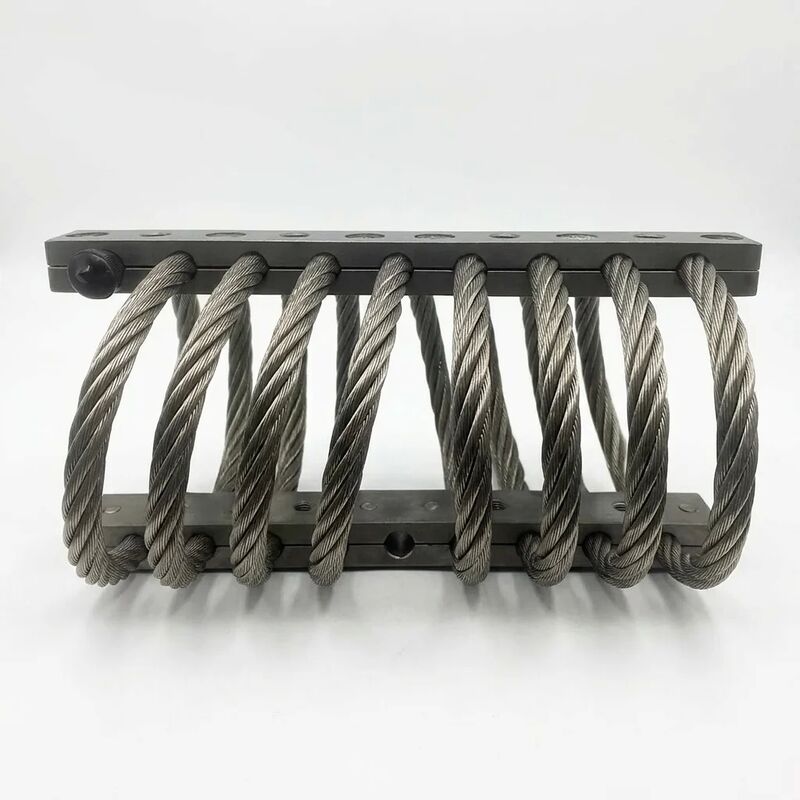

De JGX-0958D-138A is een robuuste trillingsisolator van volledig metalen staaldraad, ontworpen om betrouwbare bescherming tegen schokken en trillingen te bieden in de meest veeleisende industriële omgevingen ter wereld. Deze isolator is voorzien van een roestvrijstalen draadkabel met een diameter van 9,5 mm, gewikkeld door 8 nauwkeurig gevormde spoelen en vastgezet door klemstaven van een zeer sterke aluminiumlegering. Hij ondersteunt een maximale statische belasting van 138 kg per houder, terwijl hij een opmerkelijk compacte voetafdruk behoudt.

Waarom volledig metalen constructie belangrijk is

In tegenstelling tot conventionele rubberen of elastomere houders die na verloop van tijd verslechteren, bevat de JGX-0958D-138A geen organische materialen. Elk onderdeel – van de spiraal van gevlochten staaldraad tot de bevestigingsstaven – is van metaal. Dit betekent:

• Geen kruip of veroudering:Geen materiaalmoeheid, geen compressie en geen verharding na jarenlang continu gebruik. De isolator presteert identiek op dag één en dag tienduizend.
• Extreme temperatuurtolerantie:Operationeel van -70°C tot +260°C zonder enige verandering in de dempingseigenschappen. Geschikt voor arctische installaties, motorcompartimenten, gieterijapparatuur en woestijnzonnevelden.
• Chemische immuniteit:Onaangetast door hydraulische vloeistoffen, brandstoffen, smeermiddelen, ozon, UV-straling, zoutnevel en industriële reinigingsmiddelen - stoffen die op rubber gebaseerde steunen snel aantasten.
• Stralings- en vacuümcompatibel:De volledig metalen structuur is bestand tegen omgevingen waarin polymeren uitgassen of bros worden, waardoor het geschikt is voor vacuümkamers en toepassingen op grote hoogte.

Hoog statisch draagvermogen in compacte vorm

Met een statisch draagvermogen van 138 kg per houder uit één enkele compacte unit, biedt de JGX-0958D-138A een uitzonderlijke verhouding tussen belasting en grootte. Hierdoor kunnen ingenieurs minder isolatoren per installatie specificeren, waardoor de systeemcomplexiteit, het gewicht en de kosten worden verminderd. De geometrie met 8 spoelen verdeelt druk-, trek- en schuifbelastingen gelijkmatig over de staalkabelstrengen, waardoor consistente prestaties worden gegarandeerd onder belastingsomstandigheden met meerdere assen.

Dynamische belastingen tot 70 kg worden effectief gedempt door het op wrijving gebaseerde energiedissipatiemechanisme dat inherent is aan gevlochten staalkabel: wanneer de isolator afbuigt, wrijven individuele strengen tegen elkaar, waardoor kinetische trillingsenergie wordt omgezet in verwaarloosbare warmte zonder dat er vloeistof, gas of externe krachtbron nodig is.

Ontworpen voor zware bedrijfsomstandigheden

Configuratieopties voor montagestang

De JGX-0958D-138A is verkrijgbaar met twee montagestaafmaterialen om aan verschillende toepassingsvereisten te voldoen:

• Roestvrijstalen staven:Maximale corrosieweerstand en sterkte. Aanbevolen voor offshore-platforms, zeeschepen, chemische verwerkingsfabrieken en buiteninstallaties met langdurige blootstelling aan weersinvloeden.
• Staven van aluminiumlegering (6061-T6):Lichtgewicht alternatief met uitstekende sterkte-gewichtsverhouding. Verkrijgbaar met witte anodisatie voor algemeen industrieel gebruik of hard anodisatie voor verbeterde oppervlaktehardheid en slijtvastheid in omgevingen met hoge slijtage.

Typische industriële toepassingen

De JGX-0958D-138A blinkt uit in zware industriële omgevingen waar de betrouwbaarheid van apparatuur rechtstreeks van invloed is op de operationele uptime:

• HVAC- en compressorsystemen:Isoleer grote centrifugaalkoelers, zuigercompressoren en luchtbehandelingsunits van bouwconstructies om trillingsoverdracht en structurele vermoeidheid te voorkomen.
• Apparatuur voor stroomopwekking:Bescherm generatorsets, turbinehulpsystemen en schakelkastkasten tegen zelfgeïnduceerde trillingen en externe seismische gebeurtenissen.
• Zware machines en persen:Verminder de overgedragen krachten van stempelpersen, spuitgietmachines en CNC-bewerkingscentra naar fabrieksvloeren en aangrenzende precisieapparatuur.
• Mijnbouw- en steengroeveapparatuur:Bestand tegen schurend stof, vocht en voortdurende schokbelasting op trillende zeven, brekers en aandrijfsystemen voor transportbanden.
• Spoor en transport:Isoleer seingevingskasten langs het spoor, elektronicabehuizingen aan boord en apparatuur onder de vloer van door het spoor veroorzaakte trillingen en schokken.
• Offshore- en maritieme systemen:Bescherm navigatie-elektronica, communicatierekken en mechanische systemen aan boord van commerciële schepen en offshore-platforms tegen door golven veroorzaakte bewegingen en motortrillingen.
• Industriële pompstations:Dempt trillingen van grote centrifugaal- en zuigerpompen in waterbehandeling, olie- en gaspijpleidingen en toepassingen voor chemische overdracht.

Prestatievoordelen ten opzichte van elastomere houders

• Voorspelbare levensduur zonder afbraak:Terwijl rubberen steunen een geleidelijke degradatiecurve volgen die eerst zachter en vervolgens harder wordt, waardoor periodieke vervanging nodig is, behoudt de JGX-0958D-138A voor onbepaalde tijd consistente stijfheid en dempingscoëfficiënten.
• Geen omgevingsafdichting vereist:In tegenstelling tot met vloeistof gevulde dempers die lekkage riskeren, of elastomeren die beschermende laarzen tegen UV en chemicaliën nodig hebben, is het volledig metalen ontwerp inherent immuun voor omgevingsinvloeden.
• Effectiviteit breed frequentiebereik:De niet-lineaire stijfheidseigenschappen van staalkabel zorgen voor effectieve isolatie over een breder frequentiespectrum in vergelijking met lineair-elastische bevestigingen, inclusief demping van hoogfrequent structuurgeluid.
• Brandwerendheid:De volledig metalen constructie elimineert de vuurbelasting en giftige rook die gepaard gaan met brandende rubberen steunen – een kritische veiligheidsoverweging voor gesloten machineruimten en tunneltoepassingen.

Snelle prototypering en aanpassing

Heeft u een variant nodig met verschillende belastingswaarden, spoelaantallen of montagegatpatronen? Ons interne technische team kan het ontwerp van de JGX-0958-serie aanpassen aan uw exacte specificaties. Dankzij de snelle prototyping-mogelijkheden kunnen aangepaste configuraties binnen 2-3 weken worden bemonsterd, waardoor een snelle doorlooptijd van projecten mogelijk is zonder concessies te doen aan de nauwkeurigheid van de validatie.

Kwaliteitsborging

Elke JGX-0958D-138A-eenheid ondergaat vóór verzending een 100% dimensionale inspectie en dynamische tests van de monsterpartij. De productie vindt plaats onder ISO 9001:2015-gecertificeerde kwaliteitsmanagementsystemen met volledige traceerbaarheid van het materiaal, van de spoel van onbewerkte staalkabel tot de afgewerkte isolator.

Neem vandaag nog contact op met ons applicatie-engineeringteam om uw vereisten voor trillingsisolatie te bespreken of vraag een technisch gegevensblad aan met belasting-doorbuigingscurven voor uw specifieke belastingsconfiguratie.
