JGX-0956D-104A Premium draadtouw trillingsisolator resonantie geluidscontrole voor industriële machines

JGX-0956D-104A Draadtouw Trillingsisolator

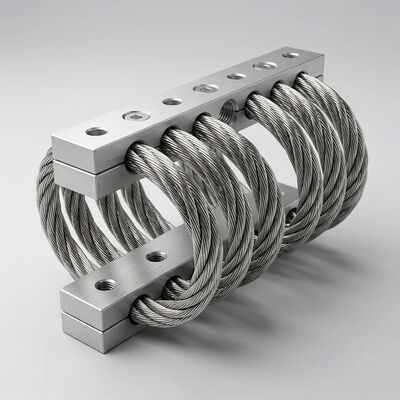

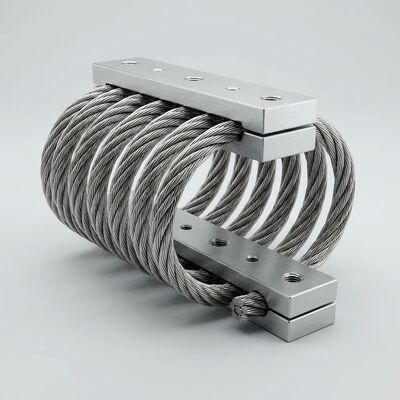

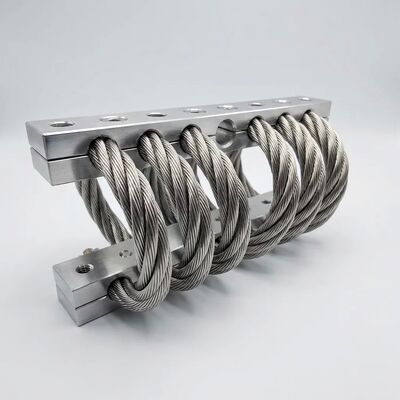

De JGX-0956D-104A combineert hoogwaardige metallurgie met geavanceerde trillingsfysica om uitzonderlijke resonantiebeheersing en geluidsreductie te leveren voor industriële machines.4mm diameter 304 stainless steel wire rope—constructed in a 7*19 strand configuration with regular right-hand lay—is helically wound through 10 continuous loops and clamped between two 6061-T6 aluminum alloy blocks with 25-30μm hard anodized surfaces.

Materiaalmetallurgie en kwaliteitsketen

Metallurgie van draadtouw:De 7*19-constructie (7 strengen, elk met 19 afzonderlijke draden) zorgt voor een optimale balans tussen flexibiliteit en vermoeidheid.Elke draad is koud getrokken van UNS S30400 austenitisch roestvrij staal tot een minimum treksterkte van 1570 MPaDe behandeling met zinkfosfatisatie na het stranden creëert een microcristallijn fosfaatcoating die twee doeleinden heeft:vermindering van de wrijvingscoëfficiënt tussen de strengen voor een consistent Coulomb-dampinggedrag, en een offerende corrosiebarrière biedt die de inherente passiviteit van het 304 roestvrij substraat aanvult.

Aluminiumbloktechniek:De 6061-T6-klemblokken (elk ongeveer 12 mm dik,(die bijdraagt aan de totale profielhoogte van ~ 40 mm) ondergaan een warmtebehandeling met oplossing bij 530 °C, gevolgd door waterverdoofing en kunstmatige veroudering bij 175 °C gedurende 8 uur om de T6-temperatuur te bereiken. Subsequent hard anodizing per MIL-A-8625 Type III produces a 25-30μm oxide layer with surface hardness exceeding 400 HV—comparable to case-hardened tool steel—providing both electrical isolation (dielectric strength >800V) and corrosion resistance exceeding 1000 hours in neutral salt spray per ASTM B117.

Volledige traceerbaarheid:Elke JGX-0956D-104A is op batchniveau traceerbaar en verbindt de eindisolator met de certificaten van de grondstoffabriek.verificatie van mechanische eigenschappen (opbrengststerkte), treksterkte, verlenging) en intergranulaire corrosieproeven (ASTM A262 Practice E) zijn gedocumenteerd en op aanvraag beschikbaar.

Akoestische en resonantieprestaties

Uncontrolled machinery vibration manifests as both structural fatigue and airborne noise—two problems the JGX-0956D-104A addresses simultaneously through its non-linear stiffness and hysteresis damping characteristics:

• Transmissibiliteitscontrole:Bij prikkelfrequenties hoger dan √2 * de natuurlijke frequentie van het systeem (ongeveer 20 Hz voor typische installaties) daalt de trillingsoverdraagbaarheid onder de eenheid.met een isolatie van > 90% bij bedrijfsomstandighedenHet niet-lineaire verstijving gedrag voorkomt amplitude groei zelfs als opwinding nadert resonantie tijdens de apparatuur start-up en coast-down.
• Resonantieversterking onderdrukking:met een Q-factor ≤ 2,8 bij resonantie ten opzichte van 10-50* voor niet-afgedampte veerbeugels,de JGX-0956D-104A beperkt de maximale overgedragen kracht tot ruim onder de drempelwaarden voor structurele schade, zonder dat afgestemde massa-dempers of actieve besturingssystemen nodig zijn;.
• Structurele geluidsdemping:De mechanische impedantiediscontinuïteit op het interfaces van het draadtouw-montageblok reflecteert en dissipeert trillingsenergie voordat deze gebouwen bereikt.Veldmetingen tonen een vermindering van 15-25 dB in de door de structuur veroorzaakte geluidsoverdracht in de 100-2000 Hz octaafbanden die het meest cruciaal zijn voor het waargenomen akoestisch comfort.
• Breedbanddoeltreffendheid:In tegenstelling tot visco-elastische dampers waarvan de prestaties afhankelijk zijn van temperatuur en frequentie,het Coulomb-dempingsmechanisme (droge wrijving) van de draadtouwisolator zorgt voor een constante energieverlies van 5 Hz tot meer dan 500 Hz over de volledige werkomvang van -75 °C tot +300 °C.

Volledige technische specificaties

Industriële toepassingsgebieden

• Compressorstations:Isolatie met een wissel- en schroefcompressor in aardgasverwerkingsinstallaties, koelinstallaties en pneumatische systemen, waar een hoge dempingsisolatie vereist is door lage frequentie pulsaties en harmonische opwinding
• Precision Metrology:Coördinatenmetingsmachines (CMM), optische vergelijkingsapparaten en laserinterferometriebanken die submicron-isolatie van door gebouwen veroorzaakte trillingen vereisen
• Zware HVAC-apparatuur:Centrifuge koelinstallaties in commerciële hoogbouwgebouwen, waar de door de structuur veroorzaakte geluidsoverdracht naar bewoonde verdiepingen tot een minimum moet worden beperkt
• industriële motor-generatorensets:Motorisolatie met variabele frequentie (VFD) waarbij door een omvormer geïnduceerde hoogfrequente harmonische stromen mechanische resonantie in het motorframe opwekken
• Test- en kalibratielaboratoria:Vibratiegevoelige analytische weegschaal, microscopische werkstations en isolatie van de testkamer in het milieu

Voor gedetailleerde akoestische prestatiecurven, materiaalcertificaten of toepassingsspecifiek isolatiesysteemontwerp kunt u contact opnemen met ons engineeringteam.We bieden gratis natuurlijke frequentie verificatie en belastingverdeling analyse voor uw specifieke apparatuur configuratie.
