JGX-0956D-104A Vibratie-isolator voor draadtouw van transportkwaliteit, gemakkelijk te integreren, mobiele schadebescherming

JGX-0956D-104A Draadtouw trillingsisolator Transportdynamica & Field Integratie

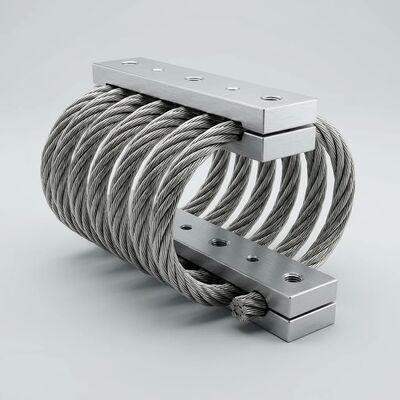

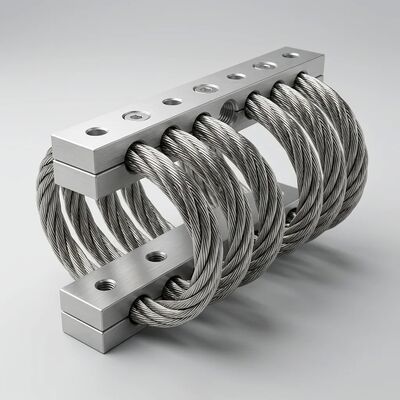

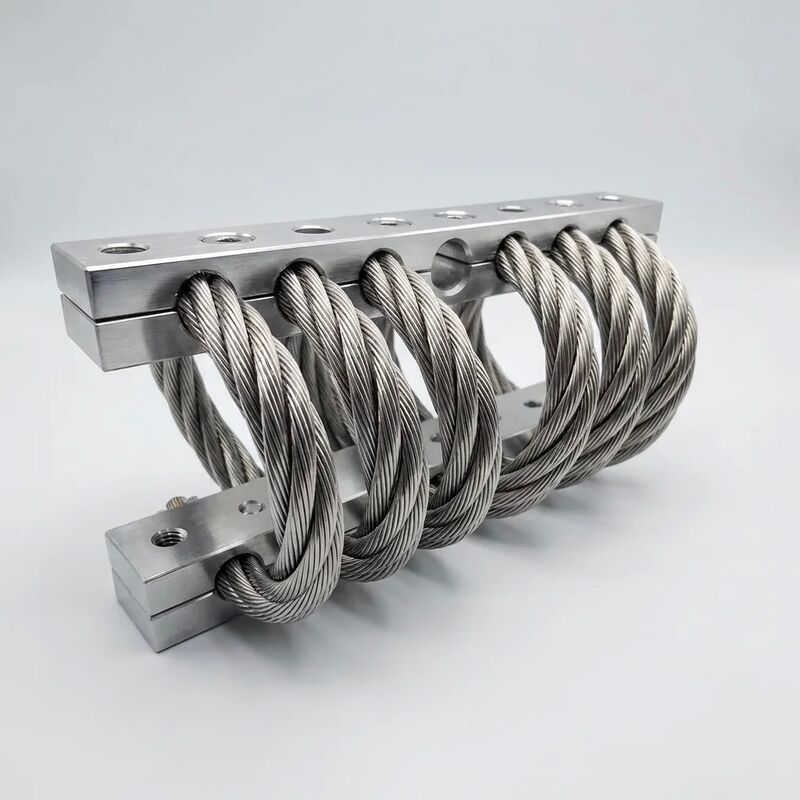

De JGX-0956D-104A beantwoordt de unieke uitdaging van het beschermen van apparatuur tijdens transport en mobiele werking, waarbij trillingsomgevingen combineren van weggeïnduceerde schokken, aandrijflijnharmonica,en onvoorspelbare terrein-invoeringen in een veeleisend meerassig laadprofiel. ontworpen rond een 10,4 mm 304 roestvrij staal draad touw (7 * 19 strandconstructie) met 10 spiraalvormige lussen en 6061-T6 aluminium klemblokken,Deze isolator biedt veldgetoonde bescherming met een eenvoudige aansluiting.

Inzicht in trillingsomgevingen op het gebied van vervoer

De trillingen van de in transit zijn fundamenteel verschillend van die van de vaste installaties.Het wegvervoer genereert een samengesteld opwindingsspectrum van 1-200 Hz met een dominante energie in de band van 3-20 Hz (ophangingsresonantie) en de band van 15-100 Hz (motor- en aandrijflijnharmonica)Op deze continue trillingen worden discrete schokgebeurtenissen overgelaten: botholinslag, overgangen over de spoorlijnen,en containerbehandelingsdruppels die versnellingspieken van 15-30 g genereren met een pulsduur van 5-15 ms.

De JGX-0956D-104A beheert deze omgeving via drie complementaire mechanismen:

• Continu trillingsvermindering:Met een natuurlijk frequentiebereik van 6-14 Hz (afhankelijk van de belasting) bereikt de isolator een effectief trillingsisolatieproces vanaf ongeveer 20 Hz.Bij typische toerental van een dieselmotor (1500-1800 RPM), die een primaire opwinding van 25-30 Hz veroorzaakt), een verzwakking van meer dan 90%, waardoor gevoelige elektronica en instrumenten worden beschermd tegen vermoeidheid veroorzakende trillingen met een hoge cyclus.
• Transiente schokabsorptieDe Coulomb-wrijving tussen de afzonderlijke draadstrengen in elke lus zet schokenergie tijdens de compressie-extensiecyclus om in laagwaardige warmte.voor schokpulsen tot 30 g (11 ms half-sinus), absorbeert de isolator energie die anders rechtstreeks naar de apparatuurinterne circuits, optische componenten en precisielagers zou worden overgedragen.
• Zelfcentrerend herstel:Na een schokgebeurtenis, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Veldintegratie-engineering

InstallatieprocedureDe JGX-0956D-104A wordt gemonteerd via twee Ø10,5 mm door gaten op 68 * 48 mm middel-tot-midden afstand met behulp van standaard M10 hexbouten.Verbindingsstukken van klasse 8 met platte wasmachine en veervergrendelingswasmachine- geen schimmen of hoogte aanpassing nodig is - de draad touw loopt zelf gelijk aan de statische belasting binnen de eerste compressie cyclus.de hoeveelheid isolatoren zodanig handhaven dat elke eenheid 30-60% van haar nominale compressiecapaciteit draagt onder statische belasting voor een optimale isolatieprestatie;.

Na-uitrusting compatibiliteit:Het 68 * 48 mm-boltpatroon komt overeen met veel veel voorkomende vormfactoren voor rubberen bevestigingen in de totale lengte van 80-150 mm,die rechtstreeks mechanisch vervangen kan worden zonder dat de boorapparatuur opnieuw wordt gespoeld of bevestigdDe volledig metalen constructie elimineert de chemische compatibiliteitsproblemen van rubberen bekleding, geen zwelling door dieselbrandstof of blootstelling aan hydraulische vloeistof, geen verzachting door oliedont,en geen broosheid door blootstelling aan UV in open installaties.

Ontwerpintegratie middelen:Ingenieursondersteuning omvat 3D CAD-modellen (STEP- en IGES-formaten), 2D-dimensionele tekeningen met geometrische tolerantie per ISO 2768-m en toepassingsspecifieke belasting-afbuigingskurven.Onze applicatie ingenieurs bieden gratis statische en dynamische analyse met inbegrip van:

• Montage-opstelling met meerdere vrijheidsgraden voor niet-symmetrische massaverdelingen van apparatuur
• Berekening van natuurlijke frequentie en modusvorm om de scheiding van opwindingsherkeningen te controleren
• Schokresponsspectrum (SRS) -analyse voor de schokkwalificatie van transport en behandeling
• Schatting van de levensduur van de isolator op basis van gemeten of gespecificeerde transportvibratieprofielen (MIL-STD-810-equivalente beschikbare verkeersspectrums)

Technische specificaties

Toepassingen voor mobiele en veldapparatuur

• Mobiele energieopwekking:Dieselgeneratoren (klasse 15 tot 100 kVA) op servicewagens, aanhangwagens en op schuifmachines gemonteerde noodstroominstallaties waarbij tijdens het vervoer en stilstaand gebruik de schok van de weg en de trillingen van de motor samenkomen
• Telecombescherming:Elektronische onderdelen van basisstations, rechtstellerkasten en batterijrekken die vooraf in ISO-containers worden vervoerd naar afgelegen locaties via onbewerkte toegangswegen
• Mobiele medische en laboratoriumeenheden:Diagnostische beeldmateriaal, geïsoleerde centrifuges in koelkasten en mobiele laboratoriuminstrumenten in veldziekenhuizen in containers en onderzoeksvoertuigen
• Vervaardiging:Signaleringskasten aan het spoor, elektronica voor de asteller en besturingsapparaten voor schakelmachines die zijn blootgesteld aan grondtrillingen van voorbijgaande treinen
• Offshore containersystemen:Beheerspanelen voor putkoppen, chemische injectie-skids en noodstopsystemen in DNV-gecertificeerde offshorecontainers die corrosiebestendig isolement vereisen in zoutrijke omgevingen
• Bouwmachines:Inbouwcompressorpakketten, hydraulische aandrijvingspakketten en elektronische besturingsmodules voor kruipgravers, boormachines en breekinstallaties

Comparatieve voordelen ten opzichte van elastomeermanten

In mobiele toepassingen falen rubbervibratie-isolatoren doorgaans binnen 2-4 jaar als gevolg van een combinatie van dynamische verstijving (ozon/UV-cross-linking), compressie-set (static load creep),en chemische aanval (brandstof/olie zwelling)De JGX-0956D-104A elimineert alle drie de storingsmodussen door middel van een volledig metalen constructie.uitbanning van de geplande vervanging van de isolatorNeem contact op met ons technische team voor een vergelijkende levenscycluskostenanalyse die specifiek is voor uw apparatuurplatform.
