JGX-0648D-68A Meerdirectioneel draadtouw trillingsisolator Onderhoud vrij lange levensduur schokdemper

JGX-0648D-68A Multidirectionele trillingsisolator voor draadkabels - Toepassingsgids

De JGX-0648D-68A levert betrouwbare multidirectionele trillingsisolatie door zijn unieke spiraalvormige staalkabelarchitectuur. In tegenstelling tot conventionele rubberen of veerbevestigingen die voornamelijk langs één as isoleren, dempt het staalkabelontwerp de schok- en trillingsenergie tegelijkertijd bij compressie, spanning, afschuiving en rollen, waardoor het de voorkeur geniet voor apparatuur die wordt blootgesteld aan complexe, onvoorspelbare trillingsinvloeden.

Hoe multidirectionele isolatie werkt

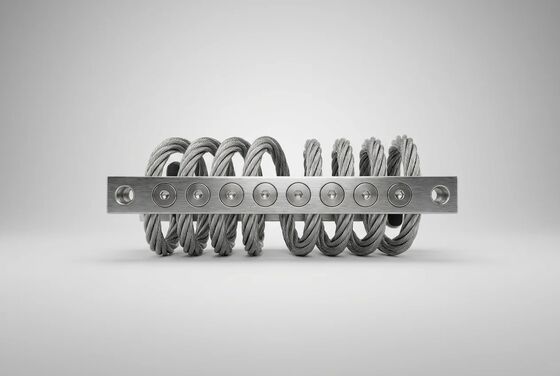

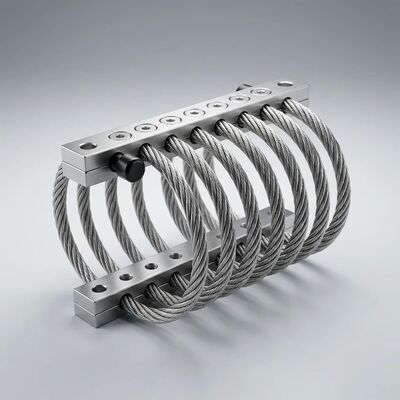

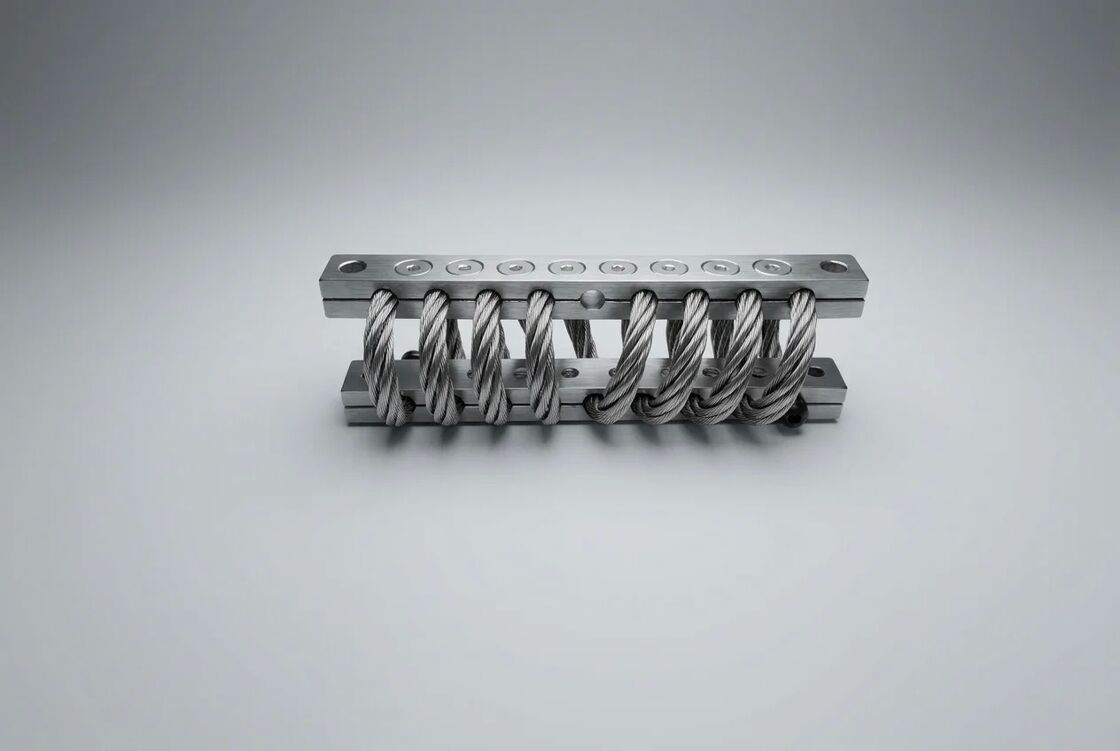

De roestvrijstalen kabel van 6,8 mm is gevormd tot 8 doorlopende spiraalvormige lussen die zijn vastgezet tussen twee klemblokken van aluminiumlegering. Wanneer trillings- of schokenergie het systeem binnenkomt, wrijven de afzonderlijke draadstrengen in elke lus tegen elkaar (Coulomb-wrijving), waardoor kinetische energie wordt omgezet in laagwaardige thermische energie. Dit op hysteresis gebaseerde dempingsmechanisme:

• Functioneert identiek in alle laadrichtingen zonder oriëntatiegevoelige prestatieverlies
• Biedt een progressief stijvere respons: zacht bij lage amplitudes voor fijne trillingsfiltering, stijf bij hoge amplitudes voor schokbescherming
• Behoudt consistente dempingseigenschappen over het volledige bedrijfsbereik van -75°C tot +300°C

Onderhoudsvrije levenscyclus

Omdat er geen rubber, elastomeer, hydraulische vloeistof of bewegende afdichtingen zijn, vereist de JGX-0648D-68A gedurende zijn gehele levensduur geen gepland onderhoud, smering of vervanging van componenten. Belangrijke factoren voor een lange levensduur zijn onder meer:

• Geen materiële veroudering:Roestvast staal en aluminiumlegeringen verharden, barsten of kruipen niet onder langdurige belasting - veel voorkomende faalwijzen bij rubberen isolatoren na 3-5 jaar dienst
• Corrosie-immuniteit:Hard geanodiseerd aluminium en roestvrij staal 304 zijn bestand tegen zoutsproeitests van meer dan 500 uur (ASTM B117), geschikt voor kust- en offshore-installaties
• Vermoeidheidsweerstand:De koudgetrokken staalkabel behoudt zijn elasticiteit gedurende miljoenen belastingscycli; Uit vermoeidheidstests blijkt dat de stijfheid minder dan 5% afwijkt na 10⁶ cycli bij nominale belasting
• UV- en ozonbestendig:In tegenstelling tot rubberen steunen die verslechteren onder zonlicht en atmosferische ozon, wordt de volledig metalen constructie niet beïnvloed door blootstelling aan het milieu

Technische specificaties

Aanbevolen toepassingen

• Industriële automatisering:Trillingsisolatie voor robotwerkstations, pick-and-place-systemen en geautomatiseerde inspectieapparatuur
• HVAC en koeling:Isolatie van compressoren, condensors en luchtbehandelingsunits in commerciële en industriële faciliteiten
• Energieopwekking:Generatorset, turbine-hulpapparatuur en trillingsdemping van de transformator
• Maritiem en offshore:Navigatie-elektronica, communicatierekken en isolatie van hulpmachines in omgevingen met zoutnevel
• Vervoer:Spoorwegsignaleringskasten, boordelektronica en trillingscontrole voor mobiele generatoren
• Laboratorium & Medisch:Gevoelige analytische instrumentisolatie in onderzoeks- en diagnostische omgevingen

Selectiebegeleiding

Voor optimale prestaties selecteert u een zodanig aantal JGX-0648D-68A-isolatoren dat elke eenheid 30-60% van de nominale compressiebelasting draagt ​​onder het gewicht van de statische apparatuur. Dit werkbereik zorgt voor voldoende afbuiging voor effectieve trillingsisolatie, terwijl de reservecapaciteit voor schokken behouden blijft. Neem contact op met onze applicatie-ingenieurs voor ondersteuning bij isolatieontwerp op systeemniveau, inclusief berekeningen van de natuurlijke frequentie en montage-indelingen met meerdere vrijheidsgraden.
