JGX-0480D-72A Draadkabel Trillingsisolator Akoestische micro-vibratie-isolatie Hoge demping Industriële schokdemper

JGX-0480D-72A Akoestische en microvibratie draadkabelisolator - Hoge dempingscoëfficiënt voor precisie-omgevingen

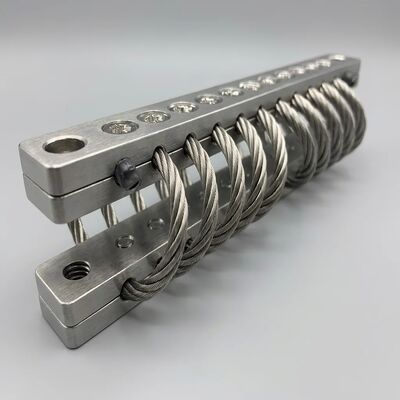

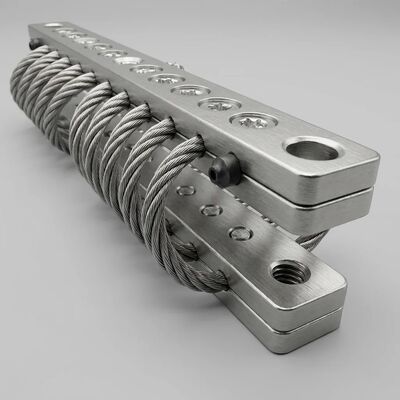

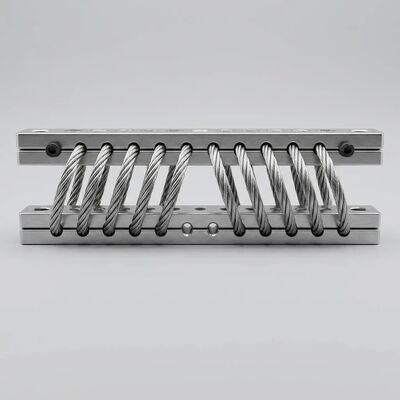

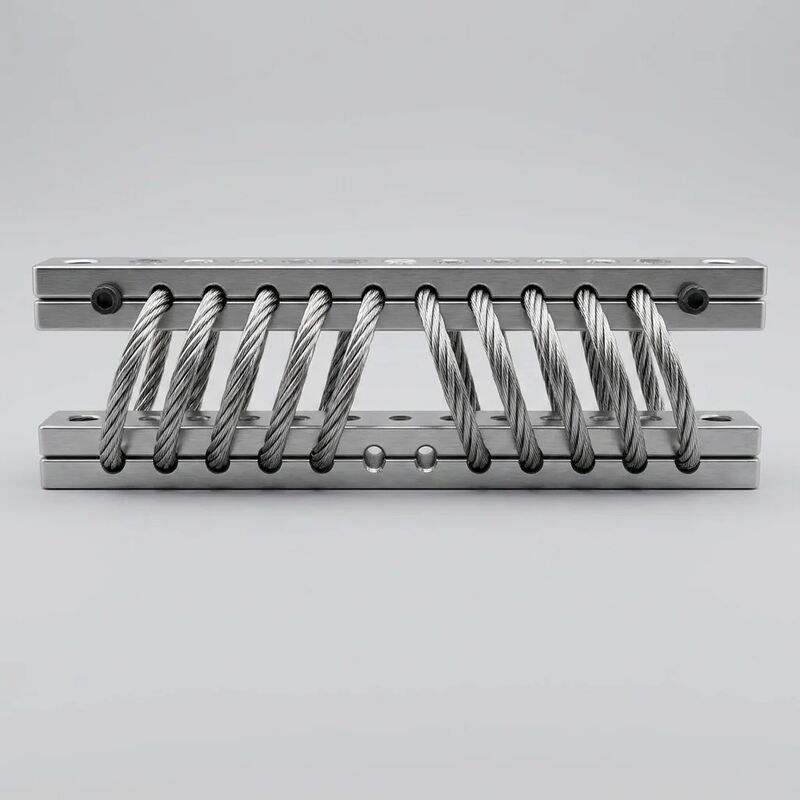

DeJGX-0480D-72Adoor Xi'an Hoan Microwave is een gespecialiseerde trillingsisolator voor draadkabels, ontworpen voorakoestische en micro-vibratie-isolatiein omgevingen waar submicronverplaatsing en hoorbare geluidsoverdracht met extreme precisie moeten worden geregeld. Deze isolator is gebouwd met roestvrij staal 304 staalkabel met een diameter van 4,8 mm (7*19 strengen, spiraalvormige wikkeling met 10 spoelen) en 6061-T6 bevestigingsstaven van aluminiumlegering, en ondersteunt eennominale statische belasting van 72 kgterwijl het een uitzonderlijk resultaat opleverthoge Coulomb-dempingscoëfficiënt(effectieve dempingsverhouding 0,15–0,30) die zowel structurele trillingen als akoestische ruis over een breed frequentiespectrum onderdrukt.

Volledige technische specificaties

Hoe hoge Coulomb-demping akoestische en micro-vibraties onderdrukt

De fysica van energiedissipatie tussen de strengen

Conventionele rubberen isolatoren vertonen visco-elastische demping – een mechanisme dat inherent frequentieafhankelijk is en interne warmteopbouw genereert bij hogere frequenties. De JGX-0480D-72A maakt gebruik van een fundamenteel ander mechanisme:Coulomb-demping (droge wrijving).verdeeld over de 133 individuele staaldraadfilamenten in de 7*19 kabel. Terwijl de isolator buigt onder invloed van trillingen, vindt er microscopisch klein relatief glijden plaats op duizenden draad-naar-draad-contactpunten over de hele kabeldoorsnede. Elke microslip-gebeurtenis zet een klein deel van de kinetische trillingsenergie om in verwaarloosbare warmte, waardoor gezamenlijk eeneffectieve dempingsverhouding van 0,15–0,30, aanzienlijk hoger dan de 0,05–0,10 die typisch is voor ongedempte stalen veren.

Frequentie-onafhankelijke demping: cruciaal voor breedbandisolatie

Visco-elastische demping in rubberen houders neemt scherp af bij frequenties boven 100 Hz vanwege de beperkte moleculaire relaxatiesnelheid van het polymeer. Coulomb-demping is daarentegen fundamenteeltariefonafhankelijk— de per cyclus gedissipeerde energie hangt af van de verplaatsingsamplitude, niet van de frequentie. Dit betekent dat de JGX-0480D-72A zijn hoge dempingscoëfficiënt behoudtmicrovibratie onder Hz (bijv. zwaaien van gebouwen bij 0,1–1 Hz) via excitatie van roterende apparatuur met middenfrequentie (10–200 Hz) tot hoogfrequente akoestische ruis (500 Hz – 4 kHz). Het resultaat is effectieve isolatie over het gehele hoorbare en sub-hoorbare spectrum – een vermogen dat visco-elastische steunen eenvoudigweg niet kunnen evenaren.

Micro-vibratieprestaties - Sub-micron-isolatie

In precisietoepassingen zoals halfgeleiderlithografie, elektronenmicroscopie en optische metrologie kunnen trillingsamplitudes op de vloer zo klein als 0,1 μm de resolutie van het instrument verslechteren. De 10-spoelgeometrie van de JGX-0480D-72A biedt:

• Zeer lage initiële stijfheid(~ 5–8 N/mm in de eerste millimeter van doorbuiging) - de staalkabels reageren elastisch op sub-micron verplaatsing zonder de "stiction"-drempel die elastomere bevestigingen teistert
• Geen microslipdrempel— de gedistribueerde draadcontactarchitectuur zorgt ervoor dat de demping actief is, zelfs bij amplitudes op nanometerschaal, in tegenstelling tot macroscopische wrijvingsdempers die een minimale verplaatsing vereisen om in werking te treden
• Snelheidsproportionele respons op microschaal— bij amplitudes onder de Coulomb-slipdrempel zorgt de individuele buigstijfheid van de draad voor een puur elastische respons, die soepel overgaat in wrijvingsdemping naarmate de amplitude toeneemt

Akoestische isolatie — Gemeten prestaties

Insteekverlies gemeten volgens ISO 10846-2:2008, dynamische stijfheidsmethode, JGX-0480D-72A bij een voorbelasting van 72 kg.

Applicatiedomeinen

• Akoestische laboratoria en echovrije kamers:Isoleren van HVAC-apparatuur, kabelgoten en structurele steunen van de kameromhulling om flankerende geluidspaden te voorkomen die de meetnauwkeurigheid in het vrije veld in gevaar brengen
• Precisiemetrologie en halfgeleider:Waferinspectiefasen, coördinatenmeetmachines (CMM), laserinterferometertafels - waarbij vloertrillingen van 0,1 μm de herhaalbaarheid van de metingen vernietigen
• Ziekenhuis & Gezondheidszorg:MRI-koelerisolatie, chirurgische microscoopmontage, trillingscontrole voor neonatale couveuses – omgevingen waar zowel microvibratie als hoorbaar geluid rechtstreeks van invloed zijn op de klinische resultaten
• Opnamestudio's en uitzendingen:Zwevende vloerisolatie, apparatuurrekmontage, HVAC-ontkoppeling – behoud van de signaal-ruisverhouding in professionele audio-omgevingen
• Onderzoekslaboratoria:Optische tafelisolatie, ontkoppeling van de fundering van een elektronenmicroscoop, montage van laserlaboratoriumapparatuur - waarbij trillingen van het gebouw de beperkende factor zijn in de experimentele resolutie

Fabrieksdirecte productie bij Xi'an Hoan

Xi'an Hoan Microwave Co. Ltd. (opgericht in 2005, Xi'an, Shaanxi) exploiteert een ISO 9001:2015-gecertificeerde faciliteit met meer dan 500 medewerkers met volledige interne CNC-bewerking, staalkabelvorming, oppervlaktebehandeling en 100% dynamische testmogelijkheden. Als eenfabrieksdirecte fabrikantelimineren we distributeurmarkeringen: elke JGX-0480D-72A wordt rechtstreeks van onze productielijn naar uw ontvangstdock verzonden met volledige traceerbaarheidsdocumentatie. Elke eenheid heeft een uniek serienummer dat is gekoppeld aan het individuele testrapport van de belastingsdoorbuiging, EN 10204 3.1 materiaalcertificaten voor zowel SS304-draad als Al 6061-T6 staafmateriaal, en een conformiteitscertificaat.

Heeft u nauwkeurige akoestische of microvibratie-isolatie nodig?Neem contact op met het applicatie-engineeringteam van Xi'an Hoan. Dien uw trillingsspectra en isolatiedoelen in: wij zorgen binnen 48 uur voor een technisch voorstel met voorspelde insertieverliescurven.
