JGX-0400D-31.5A Draadtouw Trillingsisolator Maximal ROI Nul downtime Foutbeveiligde industriële schokmontage

JGX-0400D-31.5A Faalveilige trillingsisolator voor draadkabels - Ontworpen voor maximale ROI zonder downtime

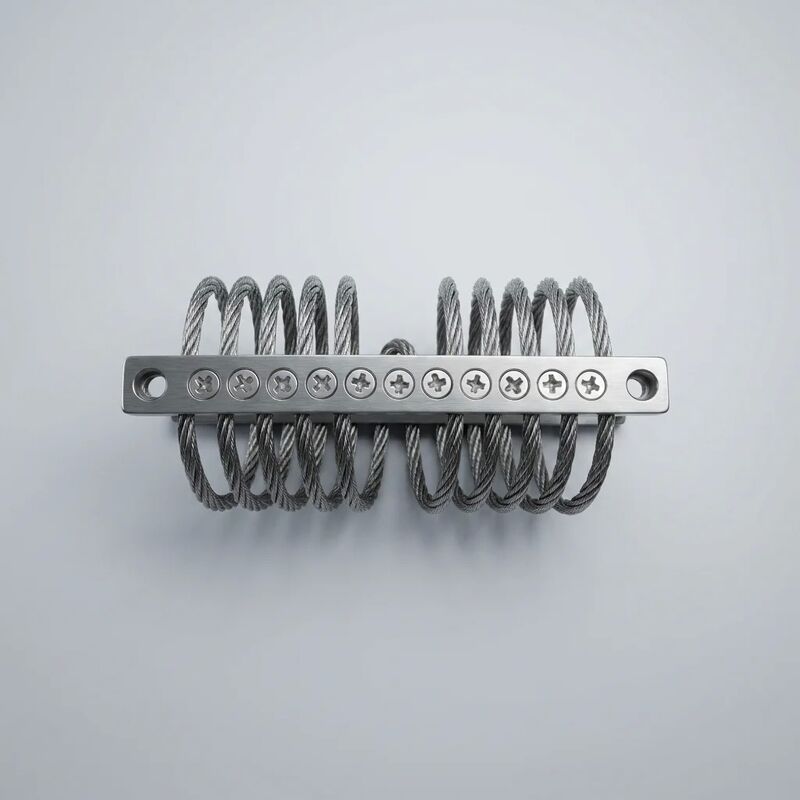

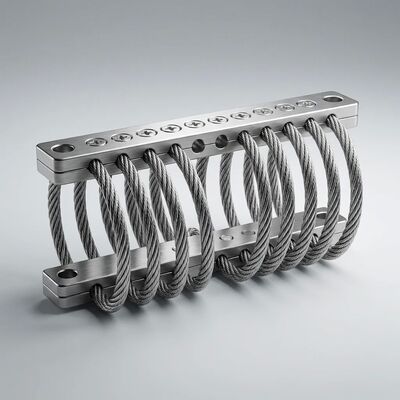

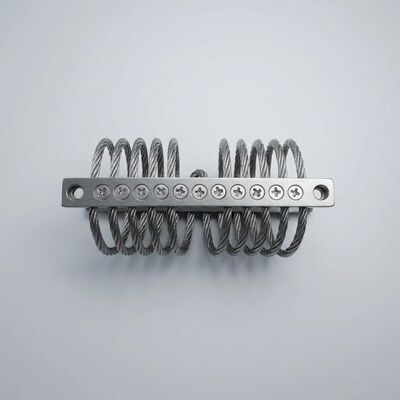

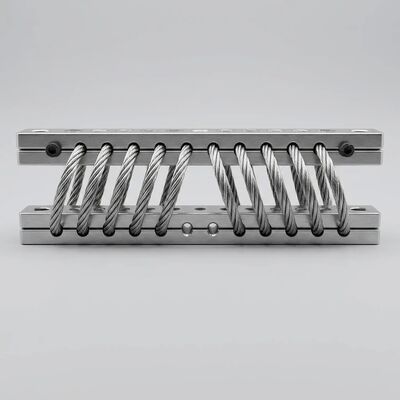

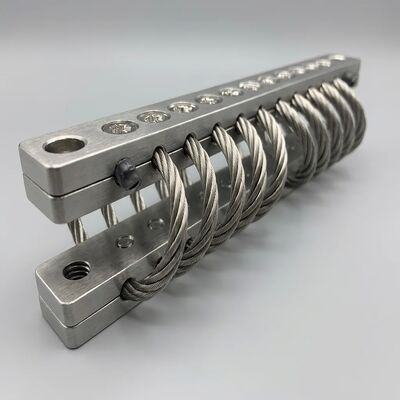

DeJGX-0400D-31.5Avervaardigd door Xi'an Hoan Microwave is een trillingsisolator met hoge capaciteit voor draadkabelsfail-safe isolatie voor 31,5 kg statische belastingen. Deze isolator is gebouwd met roestvrij staal 304 staalkabel met een diameter van 4,0 mm (configuratie met 7x19 strengen, spiraalvormige wikkeling met 8 spoelen), vastgezet in een CNC-gefreesde 6061-T6 aluminiumlegering. Deze isolator is ontworpen om ongeplande downtime te elimineren en het rendement op kapitaalinvesteringen in apparatuur gedurende een periode van een jaar te maximaliseren.Levensduur van meer dan 20 jaarzonder gepland onderhoud.

Volledige technische specificaties

Hoe fail-safe engineering uw ROI beschermt

1. Coulomb-demping – het zelfherstellende mechanisme

In tegenstelling tot stroperige vloeistofdempers die kunnen lekken of elastomere steunen die scheuren, verspreidt de JGX-0400D-31.5A trillingsenergie doorCoulomb-wrijving tussen de strengen (droge).tussen de 133 individuele staaldraden binnen de 7*19 kabel. Terwijl de isolator buigt, glijden draadfilamenten op microscopisch niveau tegen elkaar, waardoor kinetische energie wordt omgezet in verwaarloosbare warmte. Dit mechanisme heeftgeen vloeistof die kan lekken, geen opening die verstopt kan raken en geen elastomeer dat kan verouderen. Zelfs na 10 miljoen belastingscycli blijven de dempingsprestaties binnen 5% van de oorspronkelijke specificatie – in feite een zichzelf onderhoudend, slijtvast proces.

2. Progressieve stijfheid — Automatische overbelastingsbeveiliging

De spiraalvormige geometrie met 8 spoelen van de JGX-0400D-31.5A produceert eenstijfheidscurve met drie zonesdat dient als een inherent veiligheidssysteem:

• Zone I (0–2 mm doorbuiging):Lage stijfheid (~8–12 N/mm) voor optimale trillingsisolatie bij normaal gebruik. De isolator dempt > 90% van de ingangstrillingen boven 20 Hz.
• Zone II (doorbuiging 2–6 mm):Matige stijfheid (~18–25 N/mm) met maximale Coulomb-demping. Deze zone kan incidentele schokken opvangen, terwijl de wrijving tussen de strengen de impactenergie over honderden gelijktijdige microcontacten verspreidt.
• Zone III (doorbuiging 6–10+ mm):Hoge stijfheid (~40–60 N/mm, bijna geometrische lock-up) die functioneert als eenpassieve harde stop. De isolator zal niet destructief uitzakken; de staalkabelgeometrie zelf voorkomt metaal-op-metaal contact zonder enige externe demper of eindaanslag.

3. Redundantie door ontwerp: geen enkel storingspunt

Omdat 133 individuele staaldraden de belasting delen, heeft het falen van een enkel filament een verwaarloosbaar effect op de totale belastingscapaciteit. Zelfs onder extreme overbelasting, waarbij sommige draden kunnen bezwijken, blijven de resterende draden de statische belasting dragen, waardoor eensierlijke degradatiepad in plaats van de catastrofale doorscheurfout van rubberen steunen. Deze inherente redundantie is van cruciaal belang voor toepassingen waarbij falen van de isolatie zou leiden tot schade aan apparatuur, productieonderbrekingen of veiligheidsrisico's.

Analyse van de totale eigendomskosten over 10 jaar

Verpakking & Logistiek

• Individuele verpakking:Elke JGX-0400D-31.5A is verzegeld in een VCI (Volatile Corrosion Inhibitor) polyethyleen zak en geplaatst in een gestanst schuiminzetstuk in een Hoan-doos met het merk (210 * 95 * 65 mm inwendig).
• Hoofddoos:20 eenheden per dubbelwandige golfkarton van exportkwaliteit. Afmetingen omdoos: 440 * 220 * 350 mm. Brutogewicht: circa 16,5 kg.
• Palletisering:Standaard EUR-pallet (1200 * 800 mm) biedt plaats aan 24 omdozen (480 stuks). Totaal brutogewicht pallet: circa 420 kg.
• Documentatie:Elke zending bevat materiaalcertificaten (EN 10204 3.1 voor SS304), dimensionale inspectierapporten en testcertificaten voor doorbuiging van de belasting.

Aanbevolen applicatiedomeinen

• Continue procesindustrieën:Pompen voor chemische overdracht, compressoren voor raffinaderijgas, centrifuges voor voedselverwerking – waar elke ongeplande stilstand duizenden per uur kost en vervangingstoegang de sluiting van de fabriek vereist
• Kritieke back-upsystemen:Nooddieselgeneratoren (EDG), brandpompskids, UPS-batterijrekken – waarbij de betrouwbaarheid van de isolatie tijdens noodbediening niet onderhandelbaar is
• Zware productie:Snelle isolatie van de stempelpers, CNC-montage op 5-assig bewerkingscentrum, trillingscontrole van kunststof spuitgietmachines - bescherming van precisie op micronniveau tegen trillingen op de vloer en zelf gegenereerde trillingen
• Mobiele en transportapparatuur:Op vrachtwagens gemonteerde koelunits, railsignaleringsbehuizingen, stroommodules in containers - overleven voortdurende trillingen op de weg/spoorweg zonder toegang tot gepland onderhoud

Kwaliteitsgarantie van de fabrikant

Xi'an Hoan Microwave Co. Ltd. (opgericht in 2005, Xi'an, Shaanxi, China) exploiteert een ISO 9001:2015-gecertificeerde vestiging met meer dan 500 medewerkers. Elke JGX-0400D-31.5A ondergaat100% verificatie van de belasting-afbuigingscurveop een gekalibreerde servo-hydraulische testopstelling voordat deze wordt vrijgegeven. Testgegevens omvatten: statische belasting vs. doorbuiging (3 cycli voor voorconditionering), dynamische stijfheid bij 5 Hz / 10 Hz / 20 Hz, en visuele inspectie van alle 8 spoelwikkelingen op uniforme spoed en symmetrie. Conformiteitscertificaten met traceerbare serienummers worden 10 jaar bewaard.

Bent u klaar om uw defecte rubberen steunen te vervangen door een feilloze isolatie zonder downtime?Neem contact op met Xi'an Hoan voor advies over belastingberekening, voorbeeldevaluatie-eenheden of een formele offerte voor de JGX-0400D-31.5A. Wij reageren binnen 24 uur op alle technische vragen.
