JGX-0400D-31.5A Draadtouw trillingsisolator Niet-lineaire elasticiteit Drop-in vervanging Rapid Prototyping Dampper

JGX-0400D-31.5A Non-lineaire elastische draadtouwisolator met drop-in vervanging en 7-daagse snelle prototyping

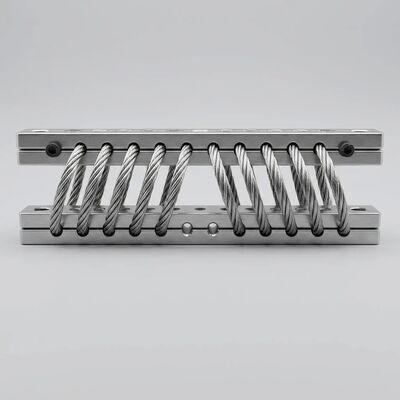

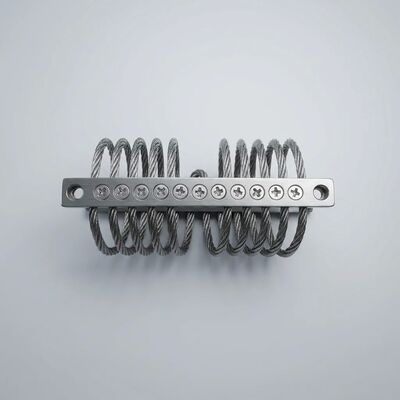

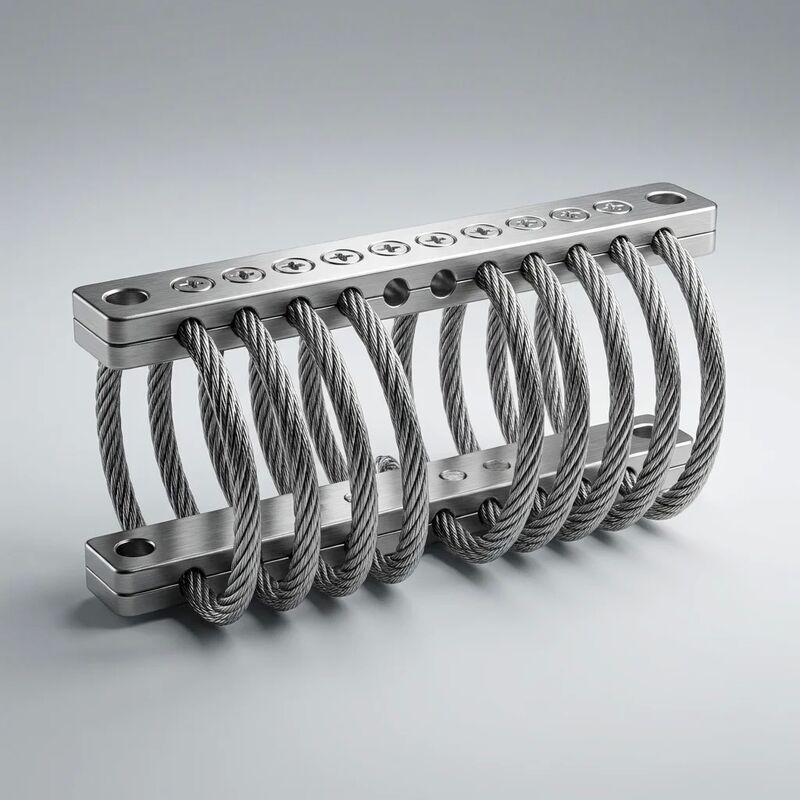

DeJGX-0400D-31.5Adoor Xi'an Hoan Microwave exploitsniet-lineaire elasticiteitHet heeft een 4,0 mm roestvrij staal 304 draad touw (7*19 constructie,8 spoel symmetrische wikkeling) wordt gevangen in aluminiumlegering 6061-T6 staven metInterface met draad van de M10-type, die een rechtstreeks vorm-fit vervangingspad biedt voor verouderde cilindrische rubberisolatoren.31.5 kg statische compressiebelasting, wordt de JGX-0400D-31.5A ondersteund door eenRapid prototypingprogramma van 7 werkdagenvoor aangepaste staafgeometrieën, alternatieve belastingscategorieën en niet-standaard montageconfiguraties.

Ingenieursgegevens en afmetingen

Het begrijpen van niet-lineaire elasticiteit

Linieuze isolatoren: spoelveren, rubberen cilinders, elastomere pads volgen Hooke's wet: kracht is evenredig aan verplaatsing (F = kx).een zachte veer isoleert de trillingen goed, maar afwijkt overmatig onder schokEen stijve veer beperkt de schokafwijking, maar zendt de trillingen rechtstreeks in de structuur.

De JGX-0400D-31.5A'sGeometrie van een 8-spoel spiraalvormig draadtouwproduceert een fundamenteel andere reactie: een progressieve, amplitude-afhankelijke stijfheid die niet kan worden beschreven door een enkele veerconstante:

Regio I: elastische buigkracht (0 ‰ 2 mm, ~ 10 N/mm)

Bij lage amplitudes die typisch zijn voor trillingen van continue roterende apparatuur (0,1 ∼2,0 mm van piek tot piek), buigen individuele draadstrengen elastisch binnen hun lineaire bereik.De stijfheid is laag ∼ ongeveer 10 N/mm bij compressie ∼ resulteert in een effectieve isolatie met > 90% verzwakking boven 20 Hz-opwindingDit is het regime waarin de isolator > 99% van zijn levensduur doorbrengt, waardoor precisieapparatuur wordt beschermd tegen subtiele maar schadelijke hoogfrequente trillingen.

Regio II: Coulomb-betrokkenheid (2 ‰ 6 mm, ~ 22 N/mm)

Naarmate de amplitude toeneemt in het matige schokbereik, groeit de relatieve verplaatsing van streng tot streng.De 133 afzonderlijke draadfilamenten over de 7 * 19 kabel doorsnede beginnen tegen elkaar te glijdenDe effectieve dempingsratio neemt toe van 0,10 tot 0.25, waardoor de inslagenergie door middel van gedistribueerde wrijving op micro-schaal verdwijnt.De stijfheid stijgt tot ongeveer 22 N/mm, voldoende om verdere verplaatsingen te weerstaan zonder overmatige kracht over te brengen op de geïsoleerde apparatuur.

Regio III: Geometrische verharding (6 ̊10+ mm, ~50 N/mm asymptotisch)

Bij hoge amplitudes die de geometrische grenzen van de spiraalvormige wikkeling naderen, neemt de effectieve straal van het draadtouw af en wordt het buigmoment van de arm korter.De stijfheid stijgt sterk tot ongeveer 50 N/mm, een vermenigvuldiging van 5* ten opzichte van de lage amplitude.De uitrusting vertraagt soepel gedurende de laatste 4 mm van de rit in plaats van tegen een starre harde stop te botsen.De maximale vertraging is doorgaans ≤ 15 G, zelfs bij 30 G-invoerpulsen..

Inwisselbare vervanging van gegevens

De JGX-0400D-31.5A is ontworpen voorrechtstreekse dimensionale wisselwerkingmet veel gebruikte vormfactoren voor cilindrische rubberisolatoren.

Geen chassiswijziging, geen boren, geen las nodig.In de meeste gevallen sluit de JGX-0400D-31.5A rechtstreeks aan op de bestaande bevestigingspunten die zijn vrijgemaakt door mislukte rubberisolatoren.eenvoudige draad adapter buizen geleverd door Hoan zonder extra kosten voor evaluatie bestellingen bieden een 100% mechanische oplossing zonder aanpassing van de apparatuur.

Zevendaags Rapid Prototyping-programma

Voor toepassingen waarvoor een niet-standaardconfiguratie vereist is: verschillende staafgeometrie, alternatieve belasting, specifieke omhulselbeperkingen,Het is de bedoeling dat de installatie van de nieuwe installatie in het kader van de nieuwe programma's wordt uitgevoerd.Rapid prototyping-service met 5 ‰ 7 werkdagen:

1. Dag 1:De klant stuurt de afmetingsvereisten, belastingsgegevens en specificaties van de montageinterface.
2. Dag 2 ̊3:3D CAD-model gegenereerd (STEP- en IGES-formaten verstrekt).
3. Dag 4 ∙ 6:CNC-bewerking van aangepaste aluminium legering 6061-T6-beugelstaven. Draadtouw wikkelen tot gespecificeerd aantal spoelen en toonhoogte. Montage en eerste dimensionale verificatie.
4. Dag 7:100% controle van de belasting-afwijkingscurve op de servo-hydraulische teststand.

Voor prototypehoeveelheden (120 eenheden) gelden geen gereedschapskosten- alle staafbewerking wordt uitgevoerd op standaard CNC-apparatuur met behulp van dezelfde processen die in de massaproductie worden toegepast.Dit elimineert de bewerkingsamortisatiebarrière die doorgaans kleine hoeveelheden op maat gemaakte isolatieoplossingen onbetaalbaar duur maakt.

Verpakkingsspecificaties

• Individuele verpakking:VCI anti-corrosie zak + PE-schuim inzet + Hoan merk karton (210 * 95 * 65 mm, ongeveer 0,85 kg bruto)
• Master Carton (20 stuks):B-fluit met dubbele wand, 440 * 220 * 350 mm, ongeveer 16,5 kg bruto
• Paletbelasting (1200*800 EUR):24 master cartons = 480 eenheden, ongeveer 420 kg bruto, uitgerekt met hoekbeschermers
• Documentatiepakket:EN 10204 3.1 materiaalcertificaat (SS304-draad + Al 6061-T6-balk), afmetingsinspectieverslag, belasting-afwijkingskurve per serienummer, conformiteitscertificaat

Voorbeelden van applicatie-integratie

• Pump Skid Retrofit:Een chemische overdrachtsstation met 6 pompen vervangt 24 afgebroken neopreen cilindrische bevestigingen (levensduur: 18 maanden) door JGX-0400D-31.5A isolatoren.Geen herbewerking vereistNa meer dan 5 jaar vertonen isolatoren geen afbraak, waardoor de installatie niet meer 2 dagen per jaar moet worden afgesloten voor montage-inspectie en vervanging.
• Mobiele generator OEM-integratie:Een fabrikant van op een aanhangwagen gemonteerde dieselgeneratoren schakelde midden in de productie over van M12-rubber-sandwichbevestigingen naar JGX-0400D-31.5A-isolatoren.Eenvoudige M12-naar-M10 adapter buizen voorzien van een bolt-on overgang zonder behuizing herontwerpDe schokbestendigheid tijdens het wegvervoer is verbeterd van 10 G naar 30+ G, waardoor garantieclaims met meer dan 60% zijn verminderd.
• Gepaste isolatie van de HVAC-koeler:Een datacentrum vereiste trillingsisolatie voor 6 dakkoelers met niet-standaard frame rail spacing.dezelfde M10-knopen) binnen 6 werkdagenDe prototypes werden binnen 2 weken na het eerste onderzoek ter plaatse gevalideerd – van concept tot operationele installatie in minder dan een maand.

Over Xi'an Hoan Microwave Co. Ltd.

Het hoofdkantoor is gevestigd in Xi'an, provincie Shaanxi een belangrijke lucht- en ruimtevaart- en precisieproductiecentrum Xi'an Hoan is sinds 2005 een speciale vibratie-isolatie specialist.In de in 2015 gecertificeerde faciliteit werken meer dan 500 medewerkers, waaronder meer dan 100 R & D-ingenieursWe onderhouden een uitgebreide inventaris van standaard JGX-serie isolatoren voor onmiddellijke verzending en een speciale snelle prototypingcel voor aangepaste configuraties.Met export naar meer dan 35 landen en een 24-uurs technische vraag beantwoording toezegging, zijn we uitgerust om uw trillingsisolatie eisen te ondersteunen van prototype evaluatie door middel van de volume productie.

Heeft u een aangepaste isolatorconfiguratie nodig of bent u klaar om de JGX-0400D-31.5A voor uw toepassing te kwalificeren?Neem contact op met het applicatieteam van Xi'an Hoan. Stuur uw ladingsgegevens en montage specificaties in. We sturen binnen 48 uur een prototypevoorstel en binnen 7 werkdagen de evaluatie-eenheden.
