JGX-0240D-7.7A Draadtouw trillingsisolator “Engineeringreferentie”

Productoverzicht

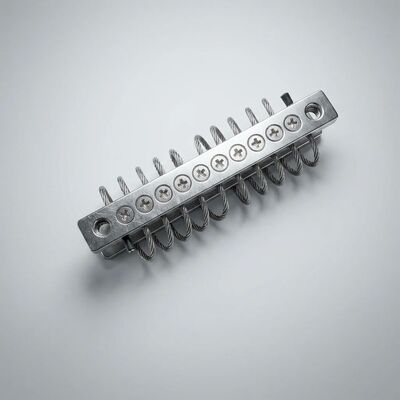

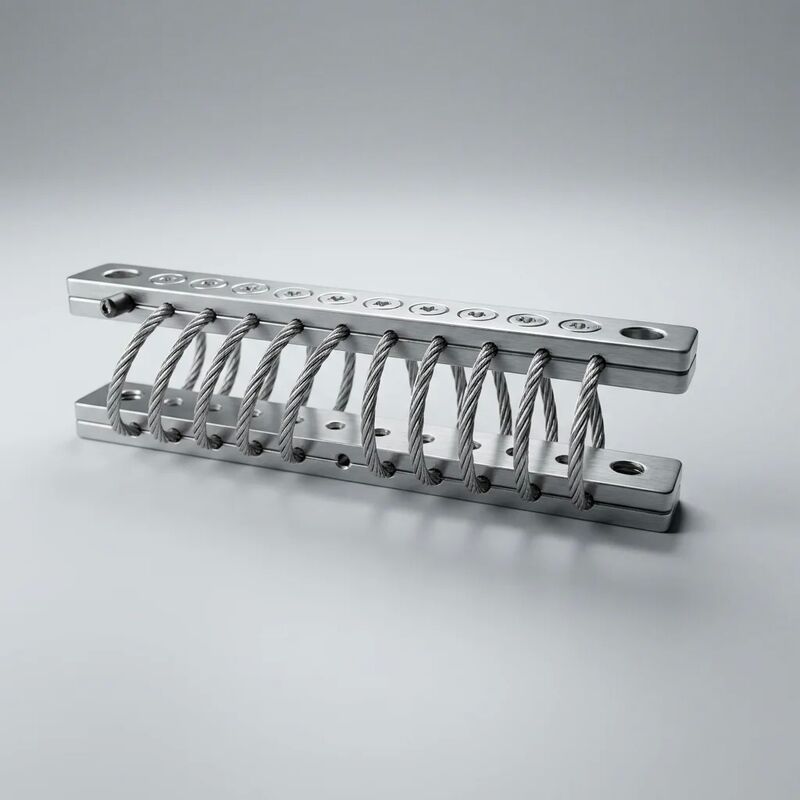

DeJGX-0240D-7.7Ais een zware draadtouw trillingsisolator ontworpen voor industriële apparatuur diestabiele langdurige stijfheidenbreedbandtrillingscontroleDe kern van de isolator bestaat uit een spiraal van 8 spoelen, gevormd uit 7,7 mm doorsnede roestvrij staal 304 draad touw in een 7*19-strengconfiguratie, geelektropulierd voor corrosiebestendigheid.240 kg statische belasting per montagemet een maximale schokinvoer van 40 g. Het kenmerkend kenmerk is eenontwerp van een structuur met nulkrimp— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceDit referentiedocument bevat de volledige technische gegevens voor de specificatie, integratie en prestatieverificatie.

Dimensionele en fysische gegevens

Materiële eigenschappen

Stevigheids- en belastingbuigingskenmerken

De JGX-0240D-7.7A-exponatenniet-lineaire stijfheid- een doelbewust ontwerpkenmerk dat de breedbandisolatieprestaties verbetert en progressieve belastingondersteuning biedt:

Dynamische prestaties

Afdemmingsmechanismen

Twee onafhankelijke energieafvoermechanismen werken gelijktijdig binnen de draadtouwspiraal:

• Coulomb (droge wrijving) dempingAls de 7*19-strengbundel buigt, ondergaan de 133 afzonderlijke draden per spoel doorsnede micro-slip op hun contactinterfaces.Dit amplitude-afhankelijke mechanisme is het meest effectief wanneer de opwinding verschuiving de slipdrempel overschrijdtDe effectieve Coulomb-dempingkracht bedraagt ongeveer 815% van de toegepaste dynamische belasting.
• Hysteretische demping (materiaal):De cyclische elastische vervorming van het austenitische roestvrijstalen rooster produceert een spannings-afspanningshysteresislus waarvan de gesloten oppervlakte de energie vertegenwoordigt die per cyclus wordt verdampt.Dit mechanisme is frequentieafhankelijk een belangrijk onderscheid van viskeuze dempingsbenaderingen die steeds inefficiënter worden bij lage frequenties.

Kwantificeerde isolatieprestaties

Schock- en vermoeidheidsprestaties

Nul-creep structuur: technische basis

In conventionele isolatoren manifesteert zich kriebelen als progressieve verzakking en stijfheidsverandering onder aanhoudende belasting.versnelling bij verhoogde temperaturen. Staal spoelveren kunnen stress ontspanning ondergaan als niet goed vooraf ingesteld en shot-peened.

De JGX-0240D-7.7A bereikt zijn zero-creep-kenmerken door middel van drie ontwerpelementen:

1. Metalen ladingpad:Roestvrij staal kruipt niet bij bedrijfstemperaturen onder ongeveer 300°C – een fundamentele materiaal eigenschap die het tijdafhankelijke vervormingsmechanisme van polymeren elimineert.
2. Verlichting van thermische stress na vorming:Nadat het draad touw is gewikkeld in de 8-coil helix geometrie, de verzameling ondergaat een gecontroleerde warmtebehandeling om residuele vorming spanningen te verlichten.Zelfs staaldraad touw zou een meetbare dimensionale ontspanning vertonen tijdens de eerste dienst maanden als de vorming spanningen herverdelen.
3. Beperking van het spanningsbereik:De spoelgeometrie is zodanig ontworpen dat onder nominale statische belasting de afzonderlijke draadspanningen goed binnen het elastische gebied blijven (< 30% van de opbrengstspanning),een aanzienlijke marge bieden tegen de accumulatie van micro-opbrengst gedurende miljoenen belastingcycli.

Naleving van milieu- en regelgevingvoorschriften

Samenvatting van de technische specificaties

Aanbevolen toepassingen

• Diesel- en gasgeneratorensets (50 ∼ 500 kVA):Breedbandisolatie behandelt de multi-harmonische opwinding van verbranding, roterende onevenwichtigheid en alternatormagnetische krachten tegelijkertijd.
• Industriële compressorpakketten:Met een zero-creep-ontwerp wordt de uitlijning van de gekoppelde aandrijfasten gehandhaafd.
• Centrifuge pompen en pompscheuren:Beheert zowel de synchrone trillingen bij lopende snelheid als de door breedband-turbulentie veroorzaakte opwinding in installaties met een hoge doorstroming.
• HVAC-chiller- en luchtbehandelingspakketten:Het karakteristiek van nulkrimp zorgt ervoor dat de zware eenheden op een niveau blijven dat ± kritisch is voor de olieruggave in schroef- en rolcompressoren.
• Industriële ventilator- en blaassystemen:Behoudt isolatie-effectiviteit in VFD-gedreven variabele snelheidsoperaties, in tegenstelling tot afgestemde isolatoren.
• Elektrische transformatoren:De stabiele stijfheid voorkomt de geleidelijke uitlijning die de bushingverbindingen kan belasten en de met olie gevulde transformatorisolatie in gevaar kan brengen.

Installatie beste praktijken

• Oppervlaktevoorbereiding:Verwijder verf, schalen of lasspatten uit de contactgebieden van de bouten.
• Selectie van het bevestigingsmiddel:Gebruik M12-bouten van roestvrij staal (minimaal A2-70) met platte spoelen onder zowel de boortop als de moer.Vervang geen bevestigingsstukken van koolstofstaal, omdat er galvanische corrosie optreedt bij de interface van roestvrij staal.
• Verwerking van het koppel:Versterk geleidelijk tot 45-55 N·m droog (35-45 N·m gesmeerd).
• Verdeling van de lading:Voor installaties met meerdere bevestigingen moet het totale ondersteunde gewicht binnen ± 10% over alle isolatoren worden verdeeld.
• Vergunning:Er moet een afstand van minimaal 25 mm worden gehandhaafd rond alle draadtouwspellen om onbeperkte afbuiging onder schokbelasting mogelijk te maken.

Vaak gestelde vragen

V: Wat is het verschil tussen de JGX-0240D-7.7A en de kleinere JGX-0160D-4.8A?
De JGX-0240D-7.7A is de variant met een hogere capaciteit: 240 kg vs. 160 kg nominale statische belasting, 7,7 mm vs. 4,8 mm draadtouw, 8 spoelen vs. 6 spoelen en 40 g vs. 30 g schokken.Beide delen dezelfde volledig metalen architectuur.Voor apparatuur in het bereik van 100-240 kg per montage biedt de JGX-0240D-7.7A een optimale isolatie binnen het ontworpen belastingvenster.

V: Kan ik bij een hogere belasting per bevestiging minder bevestigingen gebruiken?
Voor een optimale isolatieprestatie moet elke isolator worden gebruikt binnen 40 ∼ 80% van zijn nominale capaciteit (96 ∼ 192 kg voor de JGX-0240D-7.7A).Een belasting van meer dan 80% vermindert de dynamische afbuigingsmarge voor schokdemperEen belasting van minder dan 40% vermindert de demping omdat de Coulomb-wrijving afhankelijk is van de contactdruk tussen de draadstrengen.

V: Heb ik zijdelingse beveiligingen nodig met draadtouwisolatoren?
De all-axis demping kenmerk van de spiraalvormige draad touw geometrie zorgt voor isolatie bij compressie, scheer en roll tegelijkertijd.Voor normale werking zijn geen afzonderlijke zijdelingse snubbers of beveiligingssystemen vereistVoor extreme schokken (meer dan 40 g), raadpleeg dan ons applicatie-techniekteam voor aanvullende aanbevelingen voor beveiliging.

V: Zijn er RoHS- en REACH-certificaten beschikbaar?
Ja, het product is volledig RoHS- en REACH-conform.

V: Welk onderhoud is vereist?
Het volledig metalen ontwerp vereist geen smering, geen herverstoring, geen aanpassing en geen onderdeel vervanging.Een visuele inspectie tijdens regelmatige onderhoudsintervallen is voldoende om de integriteit te bevestigen..
