JGX-0240D-7.7A Trillingsisolator voor draadkabels - Aankoop- en integratiegids

Invoering

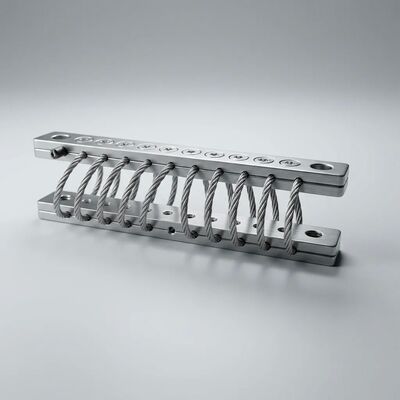

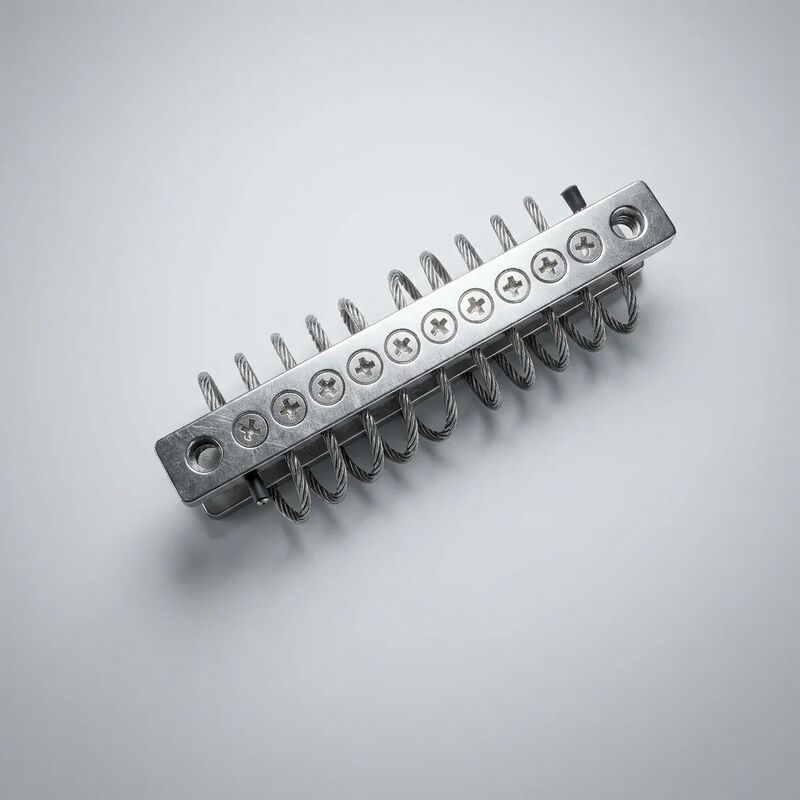

Het selecteren van een trillingsdemper houdt meer in dan het matchen van een draagvermogen. De volledige aankoopbeslissing omvat dimensionale compatibiliteit, montage-interfacevereisten, levertijd, wettelijke documentatie, installatiearbeid en totale levenscycluskosten. Deze handleiding biedt de volledige informatie die nodig is voor het specificeren, bestellen, integreren en onderhouden van deJGX-0240D-7.7A— een 8-spiraal, 7,7 mm roestvrij stalen 304 draadkabelisolator, geschikt voor 240 kg per montage, ondersteund doorschaalbaar modulair ontwerp en snelle leveringuit vooraf geconfigureerde voorraad.

Productidentificatie en bestelreferentie

Fysieke specificaties en maatgegevens

Prestatiespecificaties

Schaalbaar modulair platform: configureer uw specificatie

De JGX-0240D-7.7A maakt deel uit van een modulair platform waarbij het kerndempingselement (8-spiraal 7,7 mm SS304-kabel) wordt gecombineerd met selecteerbare montageconfiguraties en afwerkingen. Deze architectuur maakt dit mogelijksnelle levering uit voorraadhoudende subcomponenten— de meeste standaardconfiguraties worden binnen 3 tot 5 werkdagen verzonden.

Configuratieopties voor montage

• Basis-tot-basis (standaard):Twee identieke montageplaten: één bevestigd aan het basisframe van de apparatuur, één aan de fundering of ondersteunende structuur. Dit is de standaardconfiguratie voor algemene isolatie van industriële apparatuur.
• Basis-naar-uitrusting:Eén plaat wordt op het apparatuurframe gemonteerd; de andere plaat is vervangen door een directe doorschroefinterface voor toepassingen waarbij de isolator tussen de apparatuurvoet en een machinespecifieke beugel zit.
• Aangepaste oriëntatie:Voor installaties waarbij de primaire trillingsinvoer niet is uitgelijnd met de zwaartekracht (gehoekte apparatuur, aan de muur gemonteerde machines), kunt u contact opnemen met ons technische team met uw montagegeometrie voor een configuratiebeoordeling.

Selectie oppervlakteafwerking

• Elektrolytisch gepolijst (standaard):Aanbevolen voor de meeste toepassingen. Zorgt voor een schoon, glad oppervlak met verbeterde corrosieweerstand en verminderde hechting van verontreinigingen. Geschikt voor maritieme, voedselverwerkende, farmaceutische en algemene industriële omgevingen.
• Gepassiveerd (optioneel):Aanvullende chemische passivatiebehandeling om de passieve chroomoxidelaag te maximaliseren. Aanbevolen voor toepassingen met ultrahoge zuiverheid of omgevingen met voortdurende blootstelling aan agressieve chemische reinigingsmiddelen.
• Zwart oxide (optioneel):Esthetische afwerking voor toepassingen waarbij visuele integratie met donkergekleurde apparatuur gewenst is. Let op: dit is een cosmetische behandeling en verbetert de corrosieweerstand niet; niet aanbevolen voor buiten- of maritieme installaties.

Regelgevingsdocumentatiepakket

De volgende documentatie is beschikbaar ter ondersteuning van inkoop, integratie en naleving van de regelgeving:

Levering & Logistiek

Selectie werkblad

Gebruik het volgende werkblad om te bevestigen dat de JGX-0240D-7.7A de juiste specificatie heeft voor uw toepassing:

1. Totaal uitrustingsgewicht:_____ kg (inclusief alle permanent bevestigde componenten: leidingen, bedrading, toegangsplatforms, vloeistofinventaris)
2. Aantal bevestigingspunten:_____ (typisch 4 of 6 voor rechthoekige apparatuurbasissen)
3. Belasting per isolator:Lijn 1 ÷ Lijn 2 = _____ kg/montage
4. Rekening:Ligt de waarde uit Regel 3 tussen 96 kg en 192 kg? □ Ja (optimaal) □ Nee (overweeg een ander model of pas het aantal montagepunten aan)
5. Dominante trillingsfrequentie(s):_____ Hz (indien onbekend, vermeld het toerental van de apparatuur en het aantal motorpolen)
6. Rekening:Ligt de dominante frequentie boven de 20 Hz? □ Ja (isolatiegebied, uitstekende prestaties) □ 10–20 Hz (overgangsgebied, verifieer met applicatie-engineering) □ Lager dan 10 Hz (bijna-resonantie – zorgvuldig evalueren)
7. Omgeving:□ Binnen gecontroleerd □ Binnen industrieel □ Buiten beschut □ Buiten blootgesteld □ Zee/kust □ Washdown □ Hoge temperatuur (boven 80°C) □ Lage temperatuur (lager dan -20°C)
8. Selectie oppervlakteafwerking:Gebaseerd op lijn 7 → □ Elektrolytisch gepolijst □ Gepassiveerd

Installatiechecklist

• □ Controleer of het montageoppervlak vlak is ≤ 0,5 mm over de gehele isolatorvoetafdruk
• □ Maak de montageoppervlakken schoon – verwijder verf, aanslag en lasspatten op de contactpunten van de bout
• □ Plaats de isolatoren symmetrisch onder de apparatuurbasis; een gelijke verdeling van de belasting is van cruciaal belang
• □ Plaats M12 roestvrijstalen bouten (minimaal A2-70) met platte ringen onder kop en moer
• □ Vervang GEEN koolstofstalen bevestigingsmiddelen – galvanische compatibiliteit vereist
• □ Aanhalen in diagonaal patroon tot 45–55 N·m (droge draden)
• □ Controleer of alle staalkabelspoelen na het vastdraaien een vrije speling van ≥ 25 mm hebben in alle richtingen
• □ Controleer of de aangesloten leidingen/leidingen/kanalen flexibele delen bevatten om overbrugging van het belastingspad te voorkomen
• □ Meet en registreer de statische doorbuiging bij elke montage; de ​​variatie moet binnen ±2 mm over alle isolatoren liggen
• □ Bewaar de installatiegegevens, inclusief aandraaimomenten en doorbuigingsmetingen, voor het garantiedossier

Vergelijking van levenscycluskosten

Het beoordelen van trillingsisolatie op basis van alleen de aanschafprijs leidt consequent tot hogere totale kosten. Denk eens aan deze representatieve levensduur van de apparatuur van 15 jaar:

De JGX-0240D-7.7A bereikt doorgaans het kostenniveau van rubberen steunen binnen de eerste vervangingscyclus (3-5 jaar) en levert daarna netto besparingen op. Voor afgelegen, offshore of ontoegankelijke installaties waarbij een enkel onderhoudsbezoek meer kost dan de isolator zelf, is de economische situatie vanaf dag één doorslaggevend.

Contact & Bestellen

Om een ​​formele offerte aan te vragen, monsters voor evaluatie te regelen of een aangepaste configuratie te bespreken:

• Standaardbestellingen:Specificeer model JGX-0240D-7.7A, hoeveelheid, oppervlakteafwerking en afleveradres. Standaardconfiguraties worden binnen 3 tot 5 werkdagen na orderbevestiging verzonden.
• Technische vragen:Geef het gewicht van de apparatuur, het aantal montagepunten, de dominante trillingsfrequenties en de gebruiksomgeving op voor toepassingsspecifieke aanbevelingen.
• OEM- en volumeprogramma's:Neem contact op met ons verkoopteam voor volumeprijsniveaus, geplande leveringsovereenkomsten en door de leverancier beheerde voorraadopties.
• Monsters:Evaluatiemonsters beschikbaar voor gekwalificeerde projecten - vraag dit aan met uw aanvraaggegevens voor een snelle verwerking.
