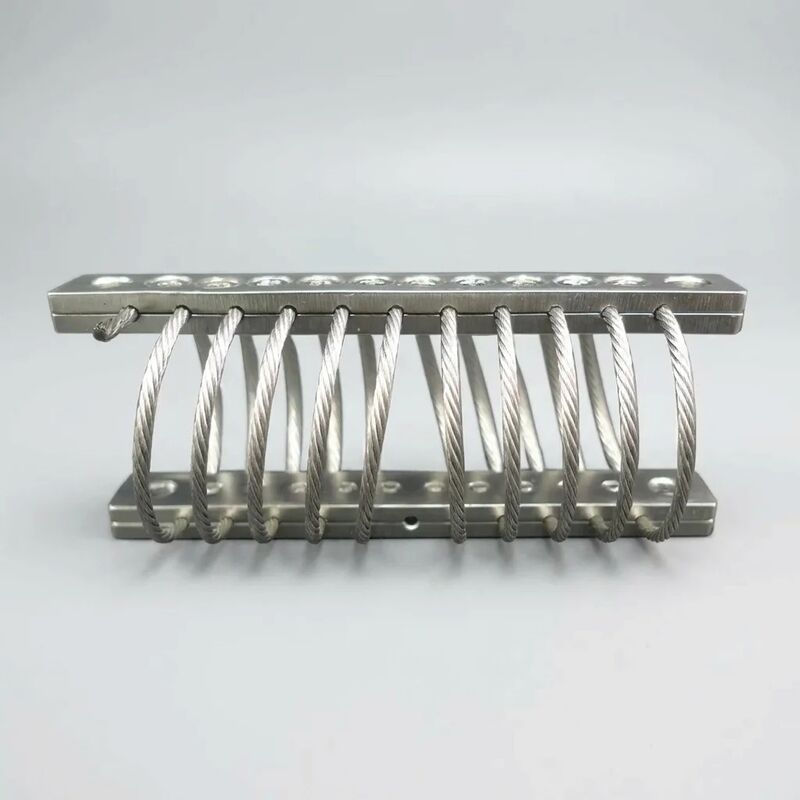

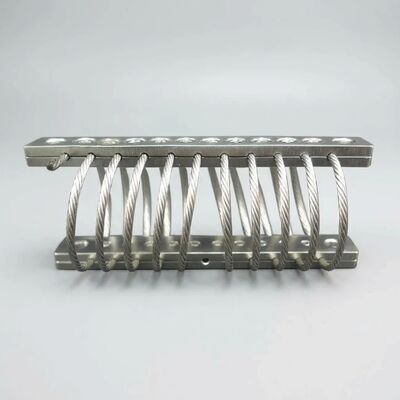

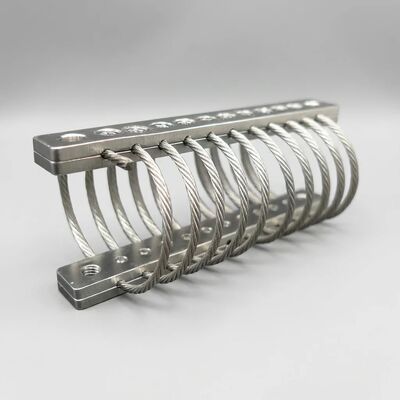

JGX-0160D-4.8A Trillingsisolator voor draadtouw

Wat is de JGX-0160D-4.8A?

DeJGX-0160D-4.8Ais een precisie-ontworpen draadtouw trillingsisolator dat een helicaal gewikkeld 4,8 mm roestvrij staal 304 draadtouw gebruikt als demping element.In tegenstelling tot conventionele rubberen bevestigingen of spoelveerisolatoren, stelt hetalleassig multidirectioneel trillingsisolatie- met een nominale statische belastingcapaciteit van 160 kg per montage,de JGX-0160D-4.8A is geschikt voor industriële apparatuur voor middelmatig gebruik waarbij meerrichtingsschokken en continue trillingen de betrouwbaarheid van de onderdelen bedreigen.

Hoe draadtouwdemping werkt

De JGX-0160D-4.8A is gebaseerd op twee complementaire dempingsmechanismen die parallel werken:

• Coulomb (wrijving) demping:Als het draadtouw onder dynamische belasting buigt, wrijven de afzonderlijke strengen binnen de 7*19 draadconstructie tegen elkaar aan, waardoor kinetische energie door droge wrijving in verwaarloosbare warmte wordt omgezet.Dit mechanisme is amplitude-afhankelijk. Grotere afbuigingen produceren een grotere energieverlies..
• Hysterische demping:Het roestvrijstalen draadtouw ondergaat cyclische elastische vervorming onder trillingen, waardoor een spanningsspanningshysteresislus ontstaat die gedurende elke laadcyclus energie absorbeert.Dit zorgt voor een consistente breedbanddemping van laagfrequente structurele resonantie tot hoogfrequente trillingen van machines.

Samen bereiken deze mechanismen eendempingsverhouding van 0,15 ̊0.25en levereneen isolatie-efficiëntie van meer dan 95% bij frequenties hoger dan 25 Hzonder nominale belasting verrichtingen die stabiel blijven in het volledige werkbereik van -40 °C tot +120 °C zonder de temperatuur-afhankelijke stijfheidsveranderingen die typisch zijn voor elastomeerisolatoren.

Waarom ingenieurs de JGX-0160D-4.8A kiezen

1Echte isolatie zonder compromissen.

De meeste conventionele isolatoren zijn geoptimaliseerd voor een enkele ladingsrichting.of torsionele met hetzelfde dempmechanismeDit maakt het bijzonder waardevol voor apparatuur die is gemonteerd op niet-stijve structuren, mobiele platforms of plaatsen waar de richting van trillingsbronnen onvoorspelbaar is.

2. Superieure resonantie onderdrukking over een breed spectrum

Structurele resonantie treedt op wanneer de opwekkingsfrequentie zich aanpast aan de natuurlijke frequentie van een systeem, waardoor de trillingen tot destructieve niveaus worden versterkt.niet-lineaire stijfheidskenmerken: naarmate de afbuiging toeneemt, verstijft de draadtouwgeometrie geleidelijk, waardoor de natuurlijke frequentie van het systeem afwijkt van de resonantieomstandigheden.812 Hz onder nominale belasting, deze isolator ontkoppelt de apparatuur effectief van de gebruikelijke industriële opwekkingsbronnen (motorrotatie, pompppulsatie, compressorreciprocatie) voordat er resonantie kan ontstaan.

3. Onderhoudsvrije werking gedurende de levensduur van de installatie

De volledig metalen constructie elimineert elk punt van afbraak dat traditionele isolatoren plaagt: geen rubber om te oxideren en barsten, geen hydraulische vloeistof om te lekken, geen spoel veer om vermoeidheid en zak,geen gelijmd verbinding om te delaminerenDe JGX-0160D-4.8A vereistnul gepland onderhoud- geen smeerwerk, geen her-koppeling, geen visuele inspectiecyclus buiten wat reeds in het onderhoudsplan van de apparatuur is opgenomen.10 miljoen cycli bij nominale belastingzonder meetbare verandering van de dempingsprestaties.

4. Voorspelbare prestaties bij extreme temperaturen

Terwijl rubberisolatoren stijf worden in koud klimaat (verlies van isolatie-effectiviteit) en verzachten bij hitte (risico van overmatige verzakking), de JGX-0160D-4.8A roestvrijstalen draad heeft een verwaarloosbare stijfheidsverschillen tussen -40°C en +120°CDeze thermische stabiliteit maakt seizoenmatige aanpassingen onnodig en zorgt voor een consistente trillingsbescherming in buiteninstallaties, niet-verwarmde installaties,en toepassingen voor hoogtemperatuurapparatuur.

Technische specificaties

Typische industriële toepassingen

• HVAC- en luchtbehandelingseenheden:Isoleert ventilator- en compressortrillingen van gebouwconstructies en vermindert de geluidsoverdracht met lage frequentie in commerciële en industriële faciliteiten.
• industriële generatoren:Beschermt generatorensets tegen zelfgeïnduceerde trillingen en externe schokken, waardoor de levensduur van de generator wordt verlengd.
• met een vermogen van niet meer dan 50 W"Technologie" voor de "ontwikkeling" of "ontwikkeling" van "technologieën" voor de "ontwikkeling" of "ontwikkeling" van "technologieën" voor de "ontwikkeling" of "ontwikkeling" van "technologieën" voor "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling", "ontwikkeling" of "ontwikkeling".
• Precisie metrologische apparatuur:CMM's, optische inspectiesystemen en laboratoriumbalansen profiteren van de all-axis isolatie die de meetnauwkeurigheid in fabrieksomgevingen handhaaft.
• Beheerskasten en elektrische behuizingen:Beschermt gevoelige PLC's, VFD's en relaislogische apparatuur tegen trillingen in de omgeving van de machine die contactchatter en vroegtijdige storing kunnen veroorzaken.
• industriële pompenassemblages:Isoleert zowel met motor als met motor aangedreven pompsets in waterbehandeling, chemische verwerking en olieoverdracht.

Kwaliteitsborging en testen

Elke JGX-0160D-4.8A isolator is vervaardigd onderISO 9001:2015een gecertificeerd kwaliteitsmanagement.

• Static load deflection verification bij 100% van de nominale capaciteit
• Controle van de uniformiteit van de spanning van het draadtouw over alle 6 spoelen
• Afmetingsconformiteit met de ontwerptoleranties
• Inspectie van de oppervlakteafwerking op de consistentie van het elektropolishen
• Traceerbaarheid van de partij met volledige materiële certificering op aanvraag

Aanpassingsprocedures voor het testen van de OEM-kwalificatievereisten kunnen worden toegepast, met inbegrip van specifieke frequentie-sweeps, schokpulstesten of uitgebreide blootstelling aan het milieu.

Inrichtingsnota's

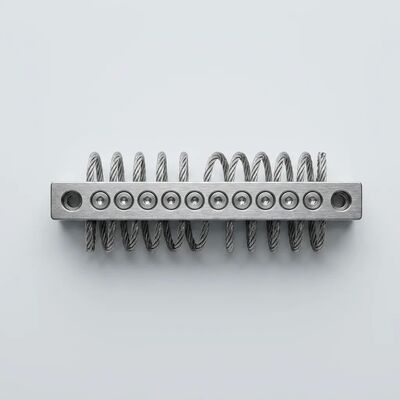

De JGX-0160D-4.8A wordt gemonteerd via de gaten van de basisplaat in een basis-op-basis- of basis-op-apparatuur-configuratie.

• Zorg ervoor dat het bevestigingsoppervlak vlak en stijf is om vervorming van de voorbelasting te voorkomen
• Verdeel de belastingen gelijkmatig wanneer meerdere isolatoren onder één apparatuurbasis worden gebruikt
• Controleer of het totale ondersteunde gewicht binnen 40~80% van de gecombineerde nominale capaciteit ligt voor een optimale isolatie-efficiëntie
• Toestellen van voldoende ruimte rond de draadtouw spoelen voor onbeperkte afbuiging onder schokbelasting

Vaak gestelde vragen

V: Hoe is de JGX-0160D-4.8A vergeleken met rubberen bekleding?
Rubbersteunstukken verslechteren voorspelbaar in de loop van de tijd door oxidatie, blootstelling aan ozon en cyclische vermoeidheid, waardoor ze in industriële omgevingen meestal om de 3-5 jaar moeten worden vervangen.De volledig metalen JGX-0160D-4.8A heeft geen afbraakmechanisme bij normaal gebruik en zorgt voor een meer consistente stijfheid bij extreme temperaturen.

V: Kan deze isolator buiten gebruikt worden?
Het SS304-materiaal en de geëlektrolieerde afwerking bieden een sterke weerstand tegen regen, vochtigheid en UV-blootstelling.Zie onze toepassingshandleiding voor ruwe omgevingen (zie JGX-0160D-4)..8A productpagina Marine/Offshore).

V: Wat is de minimale orderhoeveelheid?
Voor prototype of kwalificatie hoeveelheden kunt u contact opnemen met ons verkoopteam voor monsterafspraken.

V: Is een op maat gemaakte kalibratie van de belasting beschikbaar?
Ja Neem contact met ons op met uw streeflastbereik en montagebeperkingen voor een aangepaste configuratie voorstel.
