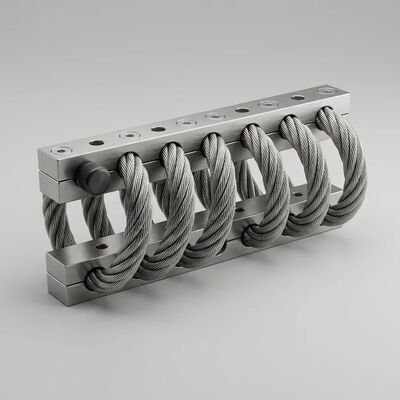

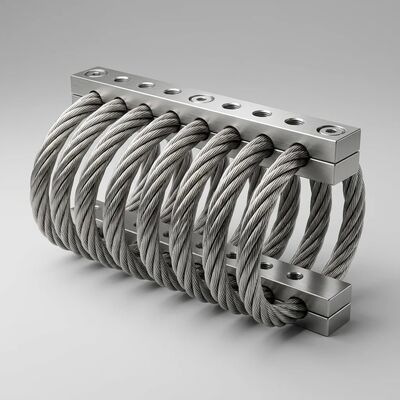

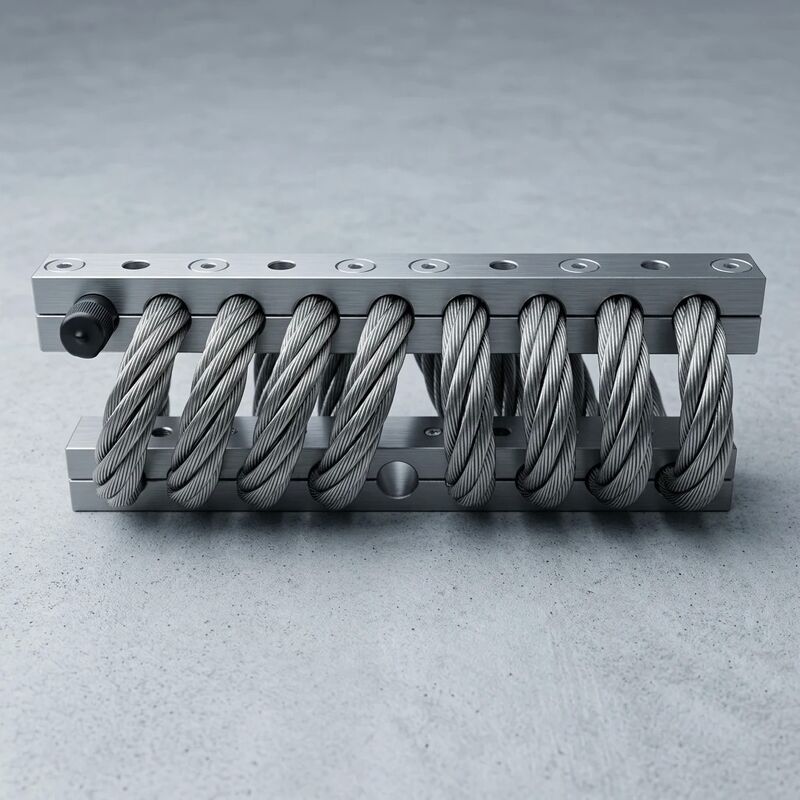

JGX-2228D-1250B Fail-Safe trillingscontrole draadkabelisolator voor precisie-afbuigingsbeheer

JGX-2228D-1250B Fail-Safe trillingscontrole draadkabelisolator

In de trillingstechniek is er een voortdurende wisselwerking tussen dempingsprestaties en voorspelbaarheid. Hydraulische dempers bieden hoge, instelbare dempingscoëfficiënten, maar introduceren vloeistofafdichtingen die lekken, viscositeit die verschuift met de temperatuur en cavitatie die niet-lineaire krachtdiscontinuïteiten veroorzaakt. Elastomere bevestigingen zijn eenvoudig en goedkoop, maar vertonen stijfheid en demping die veranderen met de tijd, temperatuur en spanningsgeschiedenis, waardoor de dynamische respons van het isolatiesysteem een ​​bewegend doelwit wordt. De JGX-2228D-1250B lost deze afweging op door deze te verankerenfail-safe trillingscontrolein een fysiek mechanisme dat tegelijkertijd krachtig en inherent stabiel is: Coulomb-wrijving tussen staaldraden.

Het dempingsmechanisme: 133 wrijvingsinterfaces parallel

De 8,0 mm staalkabel van de JGX-2228D-1250B is geconstrueerd als een 7*19-streng: zeven bundels, elk met negentien individuele AISI 316L-staaldraden, voor een totaal van 133 filamenten binnen een enkele kabeldoorsnede. Wanneer de helix onder externe trillingen vervormt, glijden aangrenzende draden binnen elke bundelbundel op microscopische schaal tegen elkaar. Dit glijden tussen de draden zet kinetische (trillings) energie om in warmte door middel van droge Coulomb-wrijving.

Belangrijkste kenmerken van dit dempingsmechanisme:

• Gedistribueerde redundantie: Dempende kracht wordt gegenereerd over 133 parallelle contactinterfaces. Geen enkel interface draagt ​​meer dan ongeveer 0,75% bij aan het totale dempingsvermogen. Het falen van een individuele draad – een statistische vrijwel onmogelijkheid binnen de vermoeidheidslimiet – vermindert de totale demping met minder dan 1%, waardoor defail-safe trillingscontrolefunctie.
• Temperatuurongevoeligheid: De wrijvingscoëfficiënt van 316L roestvrij staal op zichzelf varieert met minder dan 10% over het bedrijfsbereik van -40°C tot +180°C. Daarentegen kan de viscositeit van siliconendempingsvloeistof over dezelfde periode met een factor 20 veranderen, waardoor een vloeistofdemper bij koude start overgedempt en bij bedrijfstemperatuur ondergedempt wordt.
• Amplitudeafhankelijkheid (gunstig): Bij lage trillingsamplitudes (typisch voor normale werking van roterende machines) is de slip tussen de draden minimaal en gedraagt ​​de isolator zich als een overwegend elastische veer met een lage energiedissipatie, waardoor de isolatie-efficiëntie van hoge doorlaatbaarheid behouden blijft. Naarmate de amplitude toeneemt (schokgebeurtenissen, opstarttransiënten), treedt er geleidelijk slip op, waardoor de effectieve dempingsverhouding toeneemt van ongeveer 0,15 naar 0,25 om de grotere energie-input te absorberen.
• Geen degradatie met de leeftijd: In tegenstelling tot visco-elastische polymeren waarbij het moleculaire netwerk met lange keten degradeert door oxidatie, ketensplitsing en veranderingen in de verknopingsdichtheid, evolueert de kristallijne metaalstructuur van 316L-staal niet in de loop van de tijd bij temperaturen onder de herkristallisatiedrempel (> 500 ° C). De dempingsprestatie op jaar 15 is voor alle praktische doeleinden identiek aan de dempingsprestatie op dag 1.

Precisiedoorbuiging: ±3% per eenheid, 100% getest

Nauwkeurige afbuigingscontroleis de technische discipline die ervoor zorgt dat wanneer een specifieke statische belasting wordt uitgeoefend, de resulterende verplaatsing voorspelbaar is - niet alleen op basis van de ontwerpvergelijkingen, maar ook op basis van de feitelijk vervaardigde eenheid in de hand van de gebruiker. De JGX-2228D-1250B bereikt ±3% statische doorbuigingsvariatie van eenheid tot eenheid, geverifieerd op elke afzonderlijke eenheid vóór serialisatie.

Waarom deze tolerantie van belang is bij meerpuntsmontagesystemen:

Beschouw een compressorskid van 2.400 kg, ondersteund door vier JGX-2228D-1250B-steunen, die elk een statische belasting van 600 kg dragen. Bij deze belasting bedraagt ​​de nominale statische doorbuiging circa 12 mm. Met een tolerantie van ±3% bedraagt ​​de doorbuigingsspreiding over de vier montagebeugels in het slechtste geval 11,64 mm tot 12,36 mm – een maximaal hoogteverschil tussen montagebeugels van 0,72 mm. Bij een typische montageafstand van 800 mm levert dit een hoekkanteling op van ongeveer 0,05°, wat binnen de uitlijningstolerantie ligt van bijna alle standaard flexibele askoppelingen (typisch 0,25°–1,0°, afhankelijk van het koppelingstype). De koppeling is niet de beperkende factor; de steunen zijn nauwkeurig genoeg om de uitlijning van de koppeling te behouden zonder opvulstukken.

De productieprocessen die deze consistentie leveren:

• CNC-draadkabel oprollen: De spanningscontrole met gesloten lus tijdens het vormen van de helix zorgt voor een consistente spoelgeometrie binnen een spoedvariatie van ± 0,3 mm.
• Nauwkeurige bewerking van klemblokken: De kabelopvangzakken in de 6061-T6 klemblokken zijn CNC-gefreesd met een maattolerantie van ± 0,02 mm, waardoor aan beide uiteinden een uniforme omtreksgrijpdruk op het touw wordt gegarandeerd.
• 100% verificatie van de belasting-afbuigingscurve: Elke geserialiseerde eenheid wordt gemonteerd op een gekalibreerde servo-hydraulische testopstelling en onderworpen aan een belastingshelling van nul tot 1.300 kg, terwijl de doorbuiging wordt gemeten door een laserverplaatsingssensor met een resolutie van 0,01 mm. De resulterende curve wordt digitaal vergeleken met de masterreferentie; eenheden die de afbuigband van ±3% overschrijden, worden automatisch afgewezen en in quarantaine geplaatst voor onderzoek naar de oorzaak.
• Statistische procesbeheersing: Afbuigingsgegevens op batchniveau worden bijgehouden in controlediagrammen. Verschuivingen in de gemiddelde afbuiging of toename van de variantie leiden tot procesaanpassingen die niet aan de specificaties voldoen voordat niet-conforme eenheden worden geproduceerd.

Stijfheid in drie zones: zacht bij cruise, stijf bij impact

De statische veerconstante van de JGX-2228D-1250B is geen enkel getal; het is een curve met drie verschillende zones, bepaald door de fysieke toestand van de draadkabelspiraal onder progressieve belasting:

Deze progressieve curve is het meest waardevolle dynamische kenmerk van de isolator. Tijdens normaal gebruik in Zone I of II zorgt de lage dynamische stijfheid voor een hoge isolatie-efficiëntie: meer dan 85% van de trillingsenergie wordt geblokkeerd bij frequenties boven 1,4* de natuurlijke frequentie. Wanneer een schok of een opstartmoment de houder in Zone III drijft, beperkt de plotselinge toename van de stijfheid de verplaatsing tot maximaal 22 mm zonder metaal-op-metaal contact, vloeistofbodem of verbrijzeling van elastomeer. Er zijn geen externe schokdempers die moeten worden afgesteld, geen spelingopeningen die moeten worden ingesteld en geen aanvullende veren die moeten worden afgesteld. Het enkele spiraalvormige element verwerkt het volledige dynamische bereik.

Dynamische prestatiegegevens

Technische specificaties

Precisie-kritische toepassingen

• CNC-bewerkingscentra en slijpmachines: De geometrische nauwkeurigheid van werktuigmachines hangt af van het feit of de fundering binnen boogseconden waterpas blijft. De ±3% doorbuigingstolerantie van de montage zorgt ervoor dat het machinebed niet progressief kantelt als de montage zich vastzet, waardoor de volumetrische positioneringsnauwkeurigheid behouden blijft die tijdens de fabrieksacceptatietests is geverifieerd.
• Coördinaatmeetmachines (CMM): Metrologische laboratoriumapparatuur met een meetonzekerheid van minder dan een micron kan geen montageafwijking tussen kalibratie-intervallen tolereren. De nul-kruipkarakteristiek van de volledig metalen JGX-2228D-1250B elimineert de langzame progressieve doorbuiging (μm/maand) die typisch is voor elastomere montages onder continue statische belasting, waardoor de ruimtelijke kalibratie van de CMM behouden blijft zonder opnieuw opvulstukken te plaatsen.
• Precisie balanceermachines: Voor het dynamisch balanceren van turbinerotoren, krukassen en hogesnelheidsspindels moet de balanceermachine zelf geïsoleerd zijn van vloertrillingen, terwijl deze toch stevig gepositioneerd blijft. De progressieve stijfheidscurve zorgt voor isolatie tijdens de fase van het meten van de balans (ingang met lage amplitude), terwijl weerstand wordt geboden aan verplaatsing door de onbalanskrachten van de rotor tijdens het opdraaien.
• Halfgeleiderlithografie- en inspectiehulpmiddelen: Wafersteppers en elektronenbundelinspectiesystemen in halfgeleiderfabrieken werken met positioneringstoleranties gemeten in nanometers. De volledig metalen constructie elimineert de uitgassing van weekmakers en vluchtige organische stoffen (VOC's) uit elastomere houders die kunnen condenseren op optische oppervlakken, terwijl de nauwkeurige afbuigingstolerantie de uitlijning van het gereedschap met de trillingsgeïsoleerde ondervloer van de faciliteit behoudt.
• Laserinterferometer- en optiektabellen: Optische experimenten van onderzoekskwaliteit met meerdaagse meetcampagnes vereisen montages die tijdens het experiment niet afdrijven. De volledig metalen, zero-creep-architectuur van de JGX-2228D-1250B elimineert de langzame hoogteverandering die de straalpaden in de loop van uren of dagen geleidelijk verkeerd zou uitlijnen.
• Snelle verpakkings- en drukmachines: Flexografische drukpersen en kartonneermachines met een hoge cyclus genereren herhaaldelijke schokken bij 200–600 cycli per minuut. De vermoeidheidsgraad van 2 miljoen cycli bij nominale belasting garandeert onderhoudsintervallen gemeten in jaren in plaats van maanden, in continue productieomgevingen met drie ploegendiensten.

De dynamisch-tot-statische stijfheidsverhouding: waarom 1,1–1,3 ertoe doet

De meeste elastomere isolatoren hebben een dynamisch-statische stijfheidsverhouding van 1,5–2,5, wat betekent dat de houder onder trillingen 50–150% stijver is dan onder statische belasting. Dit bemoeilijkt het ontwerp van het isolatiesysteem omdat de eigenfrequentie tijdens bedrijf (die de isolatie-effectiviteit bepaalt) hoger is dan de eenvoudige statische berekening voorspelt. De verhouding van 1,1–1,3 van de JGX-2228D-1250B behoort tot de laagst haalbare zonder actieve controle, omdat Coulomb-wrijving tussen metalen oppervlakken veel minder rekgevoeligheid vertoont dan de visco-elastische vervorming van rubberpolymeren. Wanneer een ingenieur de eigenfrequentie berekent op basis van de statische belasting-afbuigingscurve, zal de natuurlijke bedrijfsfrequentie binnen ongeveer 5-15% van de voorspelde waarde liggen - een nauwkeurig uitgangspunt in plaats van een grove schatting.

Fabrieksdocumentatiepakket

Elke JGX-2228D-1250B wordt geleverd met zijn individuele belasting-doorbuigingstestcurve (digitaal of gedrukt, afhankelijk van de voorkeur van de klant), het 316L-warmtecertificaat volgens EN 10204 3.1, het 6061-T6 billet-certificaat en het anodisatiebatchlogboek. Alle documenten zijn gekoppeld aan het lasergeëtste serienummer op het klemlichaam. Deze documentatieset ondersteunt audits voor de naleving van de regelgeving, inspecties van binnenkomende klanten en kwalificatieprogramma's voor apparatuur in sectoren zoals energieopwekking, olie en gas, en goedkeuringsprocessen voor maritieme classificatiebureaus.
