De meeste trillingsisolatieproducten zijn ontworpen en gerangschikt voor een enkele primaire laadrichting.Een generator die op een offshoreplatform glijdt, ziet de golven rollen.Een vermalingsmotor in een woestijnmijn ondergaat tegelijkertijd een verticale schok door de impact van het erts en een laterale schop door de koppelreactie van de riem.een ventilator spoel eenheid op een chemische fabriek mezzanine verdraagt zowel structurele vloer trillingen en windgeïnduceerde schommelingDe installatie van afzonderlijke isolatoren voor elke as is kostbaar, ruimte-inefficiënt en leidt tot tegenstrijdige stijfheidspaden.

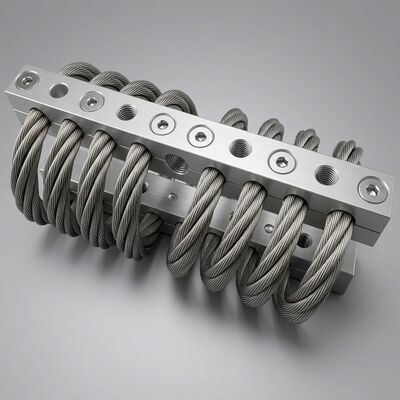

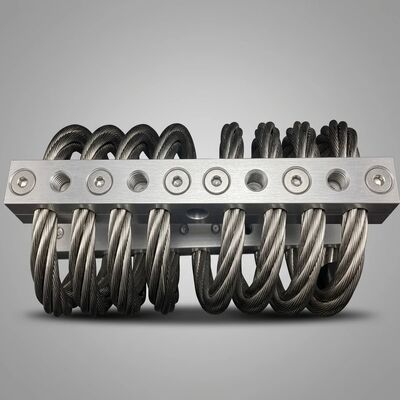

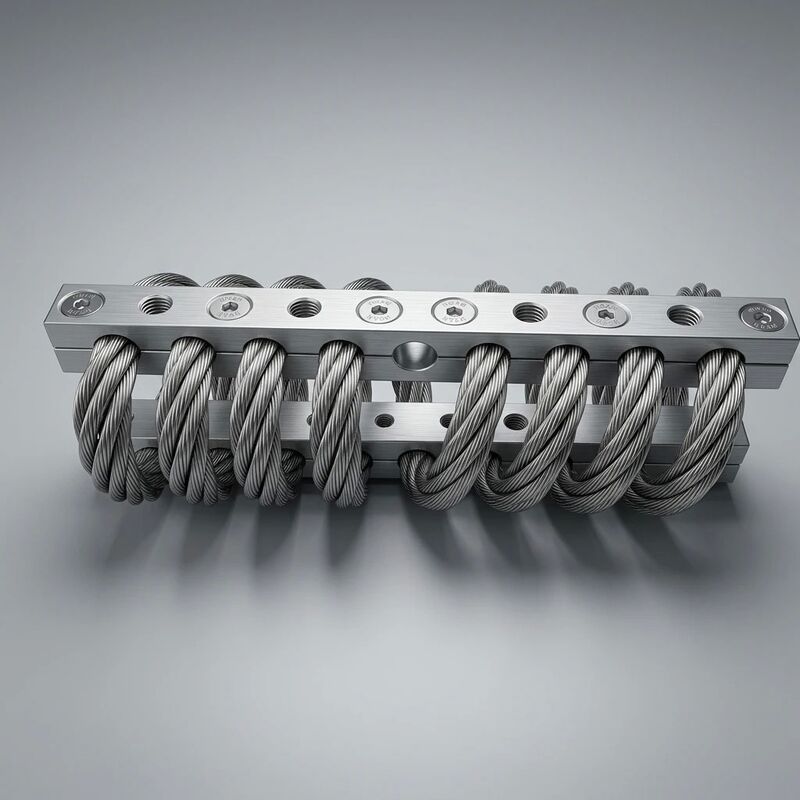

De JGX-1598D-657B behandelt dit met een enkele symmetrische 8-coil draad touw helix die functioneert als eenschokdemper met meer assenelement: compressie-, scheer- en rolbelastingen worden gelijktijdig door dezelfde fysieke structuur behandeld. Geen hulpdemperen. Geen meervoudig montageframe. Eén eenheid, drie assen, continue bescherming.

Hoe multi-assige isolatie werkt in een enkele helix

Het geheim ligt in de spiraalvormige draadtouwgeometrie. Wanneer een spoelveer comprimeert, reageert het alleen op de asbelasting. Een torsiestaaf reageert alleen op de rotatie-invoer.ondergaat een gekoppelde vervormingsstand: de compressie veroorzaakt zowel een axiële verkorting als een lichte draaiing van de individuele touwstrengen; scheer veroorzaakt buiging van de helixlus in combinatie met tussenstrengen glijden;rolbelastingen asymmetrisch over het lussegment verdeeld, waarbij sommige strengen in spanning gaan terwijl andere in compressie gaan.Dit gekoppelde mechanische gedrag betekent dat een enkele JGX-1598D-657B-eenheid energie van trillingsinbreng die vanuit elke richting komt, niet met drie afzonderlijke mechanismen verdrijft., maar met één holistische structurele reactie.

Voor de ontwerpingenieur vereenvoudigt dit de architectuur van het montage systeem.Wanneer een traditionele aanpak vier verticale isolatoren plus twee zijdelingse snubbers plus een koppelarmbeugel (zeven componenten) kan specificeren, kan dezelfde apparatuur vaak worden beschermd met vier JGX-1598D-657B-eenheden in een standaard rechthoekige opstelling,elk absorberend zijn evenredige deel van de trillingsenergie langs alle drie de assen tegelijkertijd.

Certificering voor ruw milieu: wat betekent het en hoe wordt het geverifieerd?

De aanduidingcertificaat voor zware omgevingDe JGX-1598D-657B is onderworpen aan de volgende milieuvriendelijkheidsevaluaties:

Deze tests bevestigen dat de JGX-1598D-657B haar nominale dempingsprestaties, structurele integriteit,en corrosiebestendigheid na langdurige blootstelling aan omstandigheden die rubberen bekleding binnen enkele weken broos zouden maken en niet-gecoat koolstofstaal binnen enkele dagen.

Materiaalkeuze voor corrosieve atmosfeer

Elk materiaal in de JGX-1598D-657B is geselecteerd voor galvanische compatibiliteit in chloorrijke omgevingen.met een breedte van meer dan 50 mm,De 6061-T6 aluminium klemmen krijgen een 25 μm harde anodiserende laag die een elektrisch isolerende aluminiumoxide barrière creëert.het voorkomen van galvanische koppeling tussen het roestvrij touw en de aluminiumcarrosserie, zelfs wanneer de montage voortdurend met zoutspray wordt bevochtigdDoor het elektropolishen van het draadtouw worden de oppervlakte-ijzerverontreinigingen verwijderd die tijdens het trekken en stranden van de draad worden ingevoerd, waardoor de stabiliteit van de passieve laag verder wordt verbeterd.Het netto resultaat is een isolator die op een open dek op een niet-gesloten apparatuurskid kan worden geboeid en jarenlang kan werken zonder corrosie-gerelateerde afbraak..

Volledige technische specificaties

Terreinspanningsscenario's

• Offshore olie- en gasplatforms: Isoleert procespompsplaten, compressorpakketten en noodgeneratoren op open dekinstallaties waar voortdurend zoutwater wordt gespoten, hoge luchtvochtigheid,en 24/7 onbemande werking maken onderhoudstoegang onpraktischDe IP67-equivalente constructie verhindert dat chloor in de strengenbundel binnendringt, waardoor de verborgen corrosie wordt geëlimineerd die conventionele bevestigingen in de mariene atmosfeer plaagt.
• Ontginning in woestijn- en droog gebied: Beschermt de aandrijvingsmotoren van de breekmachine, de trillende schermframes en de behuizingen van de dragerkop van de vervoerder van de combinatie van schokken en het binnendringen van fijn slijpstof.en de afwezigheid van vetbevestigingen betekent dat er geen smeermiddel is verontreinigd met silica-deeltjes.
• Motorruimtes van zeeschepen: Dempt de trillingen van de hoofdmotor en de versnellingsbak op bemanningsvervoerschepen, pilotboten en kustvrachtschepen.Het geheel metalen ontwerp voldoet aan de brandveiligheidseisen voor machineruimtes waar brandbare elastomeren beperkt zijn, en de zout-spray uithoudingsvermogen zorgt voor overleving in de bodem vochtigheid gebied. (In overeenstemming met de IMO FTP-code voor scheepsapparatuur.)
• Geothermische en thermische energiecentrales: Isoleert stoomturbine-slijpolie-slijpen, ketelvoedingspompen en koelwatercirculatiepompen waarbij de omgevingstemperatuur in de buurt van hete leidingen de afbraakdrempel van rubberisolatoren van 80 °C overschrijdt.De JGX-1598D-657B werkt continu bij 180°C zonder verlies van mechanische eigenschappen.
• Zware industriële verwerkingsinstallaties: dient bij chemische reactoren, centrifugekisten en hamermolens die worden blootgesteld aan agressieve chemische dampen (HCl, SO2,Ammoniak) waarbij metalen isolatie de enige haalbare optie is voor betrouwbaarheid op lange termijn.
• Telecommunicatie- en radarinstallaties op afstand: Isoleert back-upgeneratoren en apparatuurshelter HVAC-eenheden op onbemande heuveltoppen en kustlocaties met beperkte toegangsvensters voor onderhoud,wanneer de logistieke kosten voor de vervanging van onderdelen kleiner zijn dan de eenheidsprijs van elke montage.

Selectie- en groottemethode

De juiste afmeting van de JGX-1598D-657B vereist kennis van de massa van de ondersteunde apparatuur, de plaats van het zwaartepunt ten opzichte van het montagevlak,en de dominante trillings-excitatie frequentiesAls algemene richtlijn moet de natuurlijke frequentie van de isolator onder de toegepaste statische belasting kleiner zijn dan 1/√2 (ongeveer 0,001).707) maal de laagste prikkelingsfrequentie om een effectief isolement te bereiken. Voor een 1500 RPM (25 Hz) dieselgenerator, selecting a mount configuration yielding a natural frequency of 8–12 Hz places the system well within the isolation region for the primary excitation while avoiding resonance during startup ramp-throughDe WNRLN-toepassingsingenieurs bieden bij elke aanvraag gratis hulp bij de afmeting, met inbegrip van berekeningen van de belastingverdeling en aanbevelingen voor de opstelling van de montage op meerdere punten.

Traceerbaarheid en documentatie

Elke JGX-1598D-657B draagt een uniek serienummer met een lasergraaf op de klem.testcurve belasting-afbuiging, en het eindinspectieverslag wordt gearchiveerd en kan worden opgevraagd volgens serienummer.en programma's voor hercertificering van apparatuur zonder dat destructieve bemonstering of velddemonstratie vereist is.
