JGX-1598D-657B Volledig metalen trillingsisolator met hoge demping van draadkabel voor onderhoudsvrije industriële schokabsorptie

JGX-1598D-657B Trillingsisolator van volledig metalen draadkabel

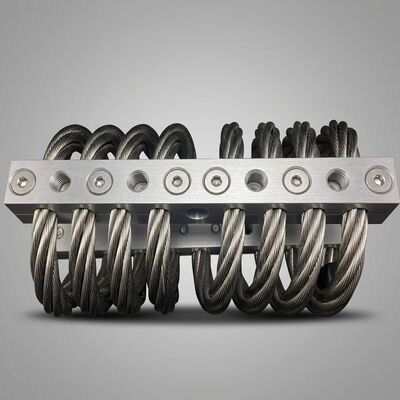

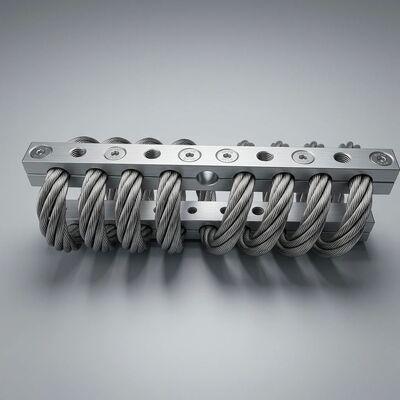

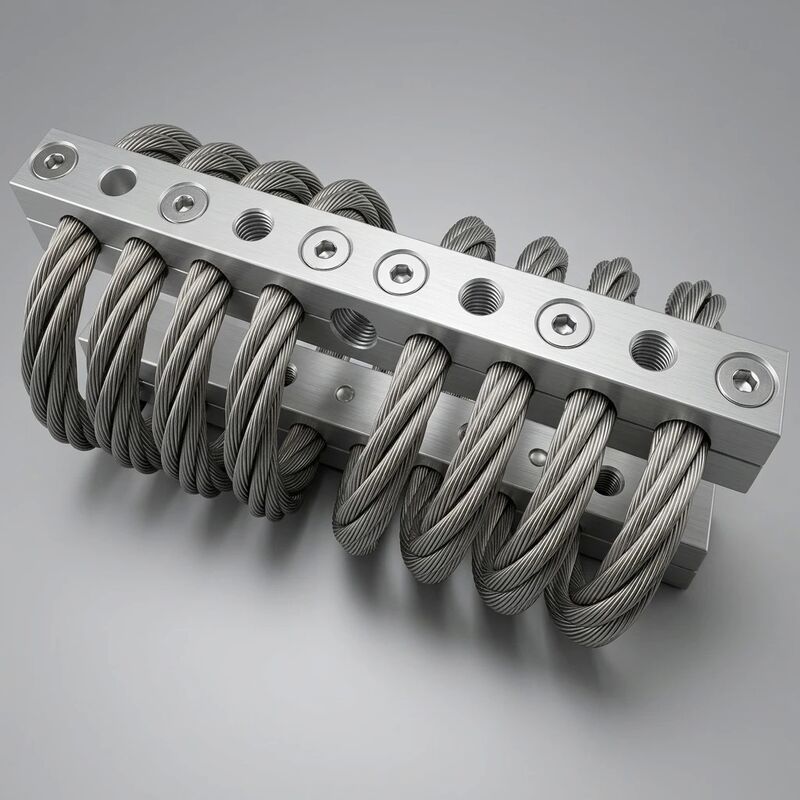

De JGX-1598D-657B behoort tot een klasse van trillingsisolatieoplossingen waarbij elk dragend en energiedissiperend element van metaal is: geen rubber, geen elastomeer inzetstukken, geen lijmverbindingen. Het kernisolatiemechanisme is een spiraalvormige spiraal van AISI 316L roestvrij staaldraad met 8 spoelen, aan beide uiteinden vastgeklemd door CNC-gefreesde blokken van 6061-T6 aluminiumlegering met een hard geanodiseerde oppervlaktebehandeling. Deze volledig metalen architectuur is de bepalende technische keuze die hem onderscheidt van conventionele rubberen steunen en veerdemperconstructies: hij kan niet droogroten, kan niet kruipen onder aanhoudende druk en kan zijn stijfheid niet verliezen door chemische aantasting of thermische veroudering.

Waarom een ​​volledig metalen constructie belangrijk is voor betrouwbaarheid op de lange termijn

In een typische elastomere isolator is het rubberen element tegelijkertijd de veer, de demper en de structurele verbinding. Wanneer een van deze functies achteruitgaat – door ozonscheuren, het opzwellen van olie of compressievervorming – raakt het hele isolatiesysteem buiten de specificaties. De JGX-1598D-657B ontkoppelt deze rollen fysiek. De draadkabelspiraal zorgt voor de elastische herstelkracht (veerfunctie) door geometrische vervorming van individuele staalstrengen die onder belasting tegen elkaar aan glijden. Die wrijving tussen de strengen is ook het primaire energiedissipatiemechanisme (dempingsfunctie), wat een consistente dempingsverhouding oplevert tussen 0,15 en 0,25 over de volledige nominale frequentieband. De klemblokken van aluminiumlegering dienen uitsluitend als structurele interface met de apparatuur en de fundering, zonder enige deelname aan de dempingslus. Omdat alle drie de functies worden afgehandeld door afzonderlijke fysieke elementen die binnen hun lineaire ontwerpgrenzen opereren, blijven de prestaties stabiel gedurende de volledige verwachte levensduur van meer dan 20 jaar.

Onderhoudsvrije werking: de technische economie

De termijnonderhoudsvrije levenscyclusis geen marketingclaim; het is een direct gevolg van materiaalkeuze en eliminatie van faalwijzen. Beschouw het onderhoudsboek voor een typische industriële trillingsdemper over een periode van 10 jaar:

• Rubberen steunen: Inspecteer elke 6 maanden op scheuren in het oppervlak; vervangen met tussenpozen van 3-5 jaar vanwege compressie en verbrossing door oxidatie; Haal de bevestigingsbouten opnieuw aan als het rubber kruipt en de voorspanning verliest.
• Veerdemperconstructies: Draailagers elk kwartaal smeren; inspecteer de hydraulische afdichtingen maandelijks op lekkage; ververs de dempingsvloeistof elke 2-3 jaar; controleer de stikstofvoorvulling op gasondersteunde eenheden.
• JGX-1598D-657B: Geen van bovenstaande. Er zijn geen smeerpunten aanwezig. Er kunnen geen afdichtingen lekken. Geen enkele vloeistof hoeft vervangen te worden. De staalkabelstrengen worden beschermd door de elektrolytisch gepolijste passieve laag; de geanodiseerde aluminium klemmen zijn bestand tegen galvanische corrosie, zelfs in kust- en offshore-atmosferen. Het boutkoppel blijft behouden omdat er geen visco-elastisch materiaal tussen de klemvlakken kruipt.

Voor een wagenparkbeheerder met 200 isolatiesteunen verspreid over een productielijn vertaalt het elimineren van deze onderhoudslast zich in meetbare besparingen op de arbeidsuren van technici, de voorraad vervangende onderdelen en ongeplande stilstand. Het voordeel op de totale eigendomskosten (TCO) ten opzichte van elastomere alternatieven betaalt het prijsverschil per eenheid doorgaans binnen de eerste drie tot vier jaar van gebruik terug.

Mechanisme met hoge demping: wrijving tussen de strengen gedemystificeerd

De JGX-1598D-657B bereikt zijn doelhoge dempingkarakteristiek (dempingsverhouding ζ = 0,15–0,25) door een fysiek fenomeen genaamd Coulomb-wrijvingsdemping tussen aangrenzende draadstrengen binnen elke kabellaag. Wanneer de helix vervormt onder invloed van externe trillingen, glijden individuele draden in de bundelbundel microscopisch tegen hun buren. Deze glijdende wrijving zet kinetische energie om in warmte op het grensvlak tussen strengen - een puur mechanisch energiedissipatiemechanisme dat geen stroperige vloeistof, geen dempend polymeer met een beperkte laag en geen absorber met afgestemde massa vereist.

Drie ontwerpparameters bepalen de dempingsgrootte:

1. Draaddiameter (6,0 mm): Een grotere draaddoorsnede verhoogt de contactdruk tussen de strengen per eenheid vervorming, waardoor de drempel van de Coulomb-wrijvingskracht wordt verhoogd voordat slip begint.
2. Aantal spoelen (8 spoelen): Meer spoelen vergroten de totale contactlengte van de strengen, waardoor een groter totaaloppervlak voor wrijvingsarbeid per cyclus ontstaat.
3. Streng lay-geometrie: De spoedhoek en de legrichting van de helix bepalen de normaalkrachtcomponent op de grensvlakken van de strengen onder elke vervormingsmodus (compressie, afschuiving, rollen).

Het praktische resultaat is een niet-lineaire stijfheidscurve: bij kleine trillingsamplitudes wordt de Coulomb-wrijving niet overwonnen en gedraagt ​​de isolator zich als een elastische veer met relatief hoge stijfheid en lage energiedissipatie. Naarmate de amplitude boven de slipdrempel toeneemt, treedt geleidelijk glijden tussen de strengen in werking, wordt de stijfheid zachter en neemt de demping toe - waardoor de geïsoleerde apparatuur op natuurlijke wijze wordt beschermd tegen schokken met grote verplaatsingen zonder enig actief controlesysteem.

Technische specificaties (volledig)

Toepassingsdomeinen (industrieel en civiel)

• Industriële compressorpakketten: Isoleert zuiger- en roterende schroefcompressorskids in raffinaderijen, chemische fabrieken en gasverwerkingsfaciliteiten waar hete oppervlakken elastomere bevestigingen uitsluiten.
• Diesel- en gasgeneratorsets: Biedt 3-assige isolatie voor basisframes van generatorsets in datacenters, ziekenhuizen en afgelegen telecommunicatietorens, waarbij de uitlijning behouden blijft tijdens opstartkoppeltransiënten.
• Industriële pompskids: Absorbeert hydraulische pulsaties en door cavitatie veroorzaakte trillingen in meertrapspompen met hoge druk voor waterbehandelings- en ontwateringsstations in de mijnbouw.
• HVAC- en koelapparatuur: Isoleert grote centrifugale koelmachines en luchtbehandelingsunits in commerciële gebouwen en voldoet aan de specificaties voor structureel geluid zonder veerkrachtige kussens die na verloop van tijd kruipen.
• Cabinesteunen voor terreinwagens: Beschermt de bestuurderscabines op bouwgraafmachines, landbouwoogstmachines en bosbouwskidders tegen blootstelling aan lichaamstrillingen tijdens langere diensten.
• Scheepsmotor- en dekuitrusting: Dempt trillingen van de voortstuwingsmotor en golfslagschokken op bemanningsschepen, visserstrawlers en werkboten die in zoutnevelomgevingen opereren.
• Spoorwegtractieapparatuur: Isoleert op het onderstel gemonteerde tractieomvormers, remweerstandbanken en hulpaggregaten op elektrische en dieselelektrische locomotieven.

Installatierichtlijnen

De JGX-1598D-657B wordt gemonteerd via vier doorgaande gaten van Ø10,5 mm, gerangschikt in een rechthoekig patroon op de bovenste en onderste klemblokken. Standaard M10 zeskantbouten met platte ringen en borgmoeren met het heersende koppel worden aanbevolen. De symmetrische spiraalgeometrie maakt installatie in elke richting mogelijk, en de progressieve veerconstante elimineert de noodzaak van dempers of bewegingsstoppen in de compressierichting onder normale bedrijfsbelastingen. Voor toepassingen waarbij de statische belasting de bovengrens (500 kg) nadert, wordt aanbevolen de belasting parallel over meerdere eenheden te verdelen om voldoende isolatiemarge onder dynamische pieken te behouden.

Kwaliteitsborging en traceerbaarheid

Elke JGX-1598D-657B-eenheid is individueel geserialiseerd met een lasergeëtste identificatie op het aluminium klemvlak. Fabrieksacceptatietests omvatten dimensionale conformiteit, controle van de spoelsymmetrie, verificatie van de statische belasting-doorbuigingscurve (tolerantie ± 5%) en inspectie van de oppervlakteafwerking. Materiaalcertificaten voor de AISI 316L staalkabelverwarming en de 6061-T6 knuppelpartij worden digitaal gearchiveerd en zijn herleidbaar tot elk serienummer. WNRLN handhaaft ISO 9001:2015-gecertificeerde productieprocessen met volledige traceerbaarheid van batches, van ontvangst van grondstoffen tot eindverpakking.
