JGX-1278D-370B Industrial Compliance Wire Rope Vibration Isolator voor kosteneffectieve toepassingen met een precieze belasting

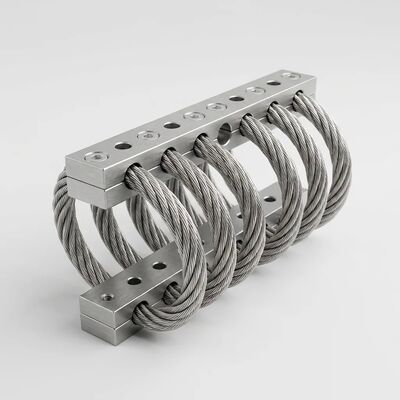

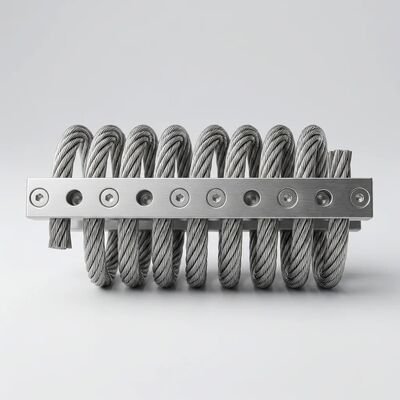

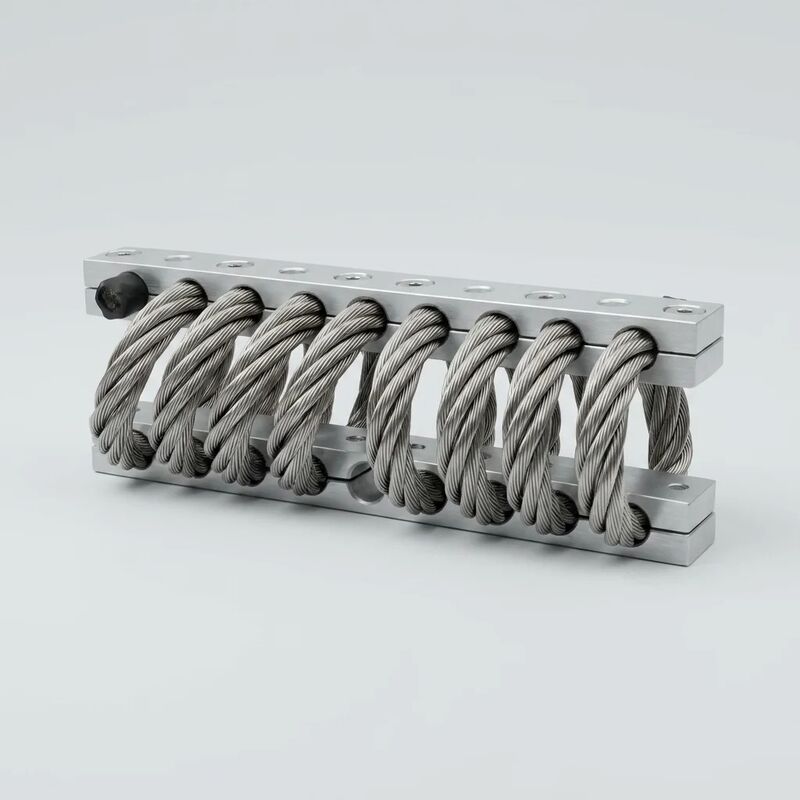

JGX-1278D-370B Trillingsisolator voor draadtouw

Wanneer conformiteitsdocumentatie net zo belangrijk is als prestaties

Voor industrieën die worden beheerst door regelgevend toezicht, vereisten voor de kwalificatie van leveranciers en door controles van derden:Een trillingsisolator is meer dan een mechanisch onderdeel, het is een gedocumenteerd onderdeel binnen een kwaliteitsgerichte toeleveringsketen.. deJGX-1278D-370Bis speciaal vervaardigd voor deze veeleisende omgevingen, met100% traceerbaarheid van materiaalvan ruwe SS304-draadtouwspolen tot eindisolator, ondersteund door een uitgebreid documentatiepakket dat voldoet aan ISO 9001:2015, klantspecifieke QMS-vereisten en inspectieprotocollen van derden.

Kader voor industriële naleving

Elke JGX-1278D-370B wordt geproduceerd binnen een kwaliteitsmanagementsysteem dat is gecontroleerd doorISO 9001:2015Ons kader voor naleving gaat verder dan de basiscertificering en omvat:

• Certificaat van conformiteit (CoC): Uitgegeven per productiepartij, met vermelding van het specifieke warmtecijfer van het SS304-draadtouw, de anodiseringspartij van de 6061-T6-aluminiumstaven en de productiedatums.Elke CoC wordt digitaal gearchiveerd en kan worden opgevraagd op basis van het productnummer.
• RoHS- en REACH-naleving: De geheel metalen SS304 + 6061-T6-constructie is inherent in overeenstemming met de EU-RoHS-richtlijn 2011/65/EU en de REACH-verordening (EG) nr. 1907/2006.geen organische verbindingen waarvoor een regelgevende uitfasering geldt.
• Rapportage over conflictmineralen: de documentatie over de aankoop van grondstoffen ondersteunt het indienen van CMRT-formulieren (Conflict Minerals Reporting Template) op grond van artikel 1502 van de Dodd-Frank Act voor klanten die een due diligence van de toeleveringsketen vereisen.
• Facultatieve verificatie door derden: Wij coördineren met TÜV Rheinland, SGS, Bureau Veritas of uw aangewezen inspectiebureau voor inspectie vóór verzending, materiële verificatie en dimensieconformiteitscontrole.

Traceerbaarheid van materiaal van eind tot eind

Elke JGX-1278D-370B heeft eenlasergegraveerde, door de mens leesbare serienummerop beide klemstaven, waarbij de fysieke eenheid permanent wordt verbonden met het digitale productie-record.

• SS304 Draadtouw: Verslag van de molentest (MTR) per ASTM A313/A313M, met inbegrip van het warmtecijfer, de chemische samenstelling (C, Mn, Si, P, S, Cr, Ni), de treksterkte en de verlenging.Het draad touw is gevormd uit 7 × 19 recht rechte regelmatige laag constructie met een nominale diameter van 7.8 mm.
• 6061-T6 Aluminiumstaven: certificering van de partij voor extrusie met verificatie van de samenstelling van de legering, parameters van het anodiseringsproces (chemie van het bad, de dichtheid van de stroom, de dikte van de coating gemeten door wervelstroom),en afdichtingskwaliteit volgens ASTM B680.
• Productie-uitvoeringsgegevens: Wikkelwerkstation, koppelwaarden van de montage, parameters van het elektropoliseringsbad, eindinspectiemetingen (lusgeometrie, oppervlaktebuigzaamheid Ra, dimensionale conformiteit met de tekening),en inspecteur aftekening.
• Kwaliteit van het voertuig: resultaten van de statische belastingtest bij minimale, mediane en maximale nominale belastingen,het aantonen dat de natuurlijke frequentie van de isolator binnen de gespecificeerde band van 4 7 Hz blijft en dat de Coulomb-frictie dempingscoëfficiënt tussen 0.12 ̊0.22.

Deze diepgang van traceerbaarheid ondersteunt de gereglementeerde eisen van de industrie, waaronder de kwalificatie van hulpapparatuur voor kernenergie, de typegoedkeuringsdocumentatie voor spoorwegonderdelen,en verificatiesystemen voor offshore-apparatuur.

Kosteneffectieve precisiebelastingprestaties

De JGX-1278D-370B consolideert drie waardepilaren in één deelnummer:

Precisiebelastingbereik: Elk bekledingstuk ondersteunt5 ∼ 120 kg statische belastingmet een natuurlijke frequentie van4 ̊7 HzDe progressieve, niet-lineaire stijfheidscurve (zacht bij lage amplitude-opwinding, stijf bij schok van hoge energie) zorgt voor een effectieve trillingsisolatie van ongeveer 10 Hz tot 2000 Hz.Resonantieversterking is beperkt totminder dan 2,5 maal de ingangsamplitude, die gevoelige ladingen beschermt tijdens het opstarten en uitschakelen van de apparatuur wanneer de opwinding door de natuurlijke frequentie vaart.

Duurzaamheid van alle metalen: Continu werken vanaf:-70°C tot +300°C, de isolator bestand is tegen zoutsproei (> 500 uur per ASTM B117), volledige onderdompeling in dieselbrandstof en hydraulische olie (72 uur, geen verandering van eigenschappen) en blootstelling aan UV (1000 uur xenonboog,nul afbraak – geen organisch gehalte om te oxideren)Deze eigenschappen maken het geschikt voor mijnbouwwerkzaamheden in het Noordpoolgebied, zonne-energieinstallaties in de woestijn, tropische mariene omgevingen en telecommunicatie-installaties op grote hoogte.

Standaardiseerde integratieDe doorlopende gaten van Ø10,5 mm accepteren bevestigingsstukken van de M10-klasse 8.8 (installatiedraaimoment van 2832 N·m).Geen gespecialiseerd gereedschap, geen veldregeling, geen periodieke her-torquing vereist.

Documentatiepakket inzake naleving

Gereguleerde toepassingen in de industrie

Power generation turbine auxiliary systems • Nuclear plant balance-of-plant equipment • Railway rolling stock electronics (EN 61373 environments) • Offshore platform safety-critical panels • Pharmaceutical manufacturing isolator frames • Food processing conveyor vibration control • Semiconductor fabrication support equipment • High-voltage substation control cabinets • Desalination plant pump isolation • LNG terminal instrumentation shelters

Voor projecten waarvoor voorafgaand aan de verzending volledige documentatiepakketten voor naleving nodig zijn, inclusief vooraf geassembleerde kwalificatiedossiers van leveranciers, neem dan contact op met ons team voor kwaliteitsborging.We ondersteunen routinematig klant onboarding met aangepaste documentatie afgestemd op uw inkoop specificaties, met een typische omlooptijd van 48 uur voor standaardpakketten.
