JGX-1278D-370B Drop-in vervangende draadkabel-trillingsisolator voor precisie-statische belastingafstemming van industriële systemen

JGX-1278D-370B Draadtouw Vibratie Isolator

Overzicht van de isolatie van draadtouw

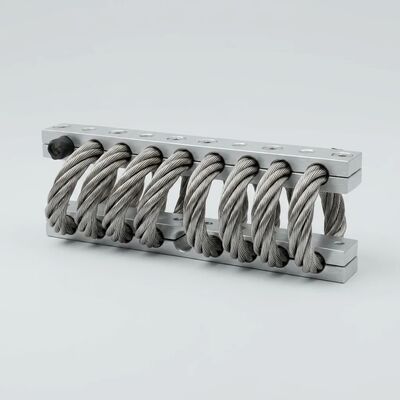

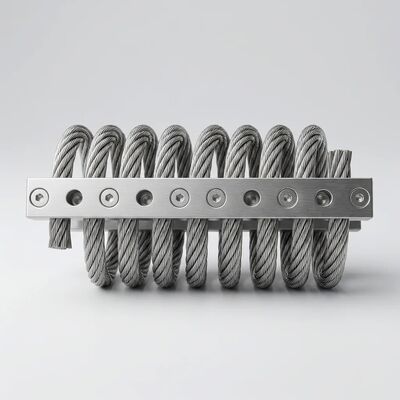

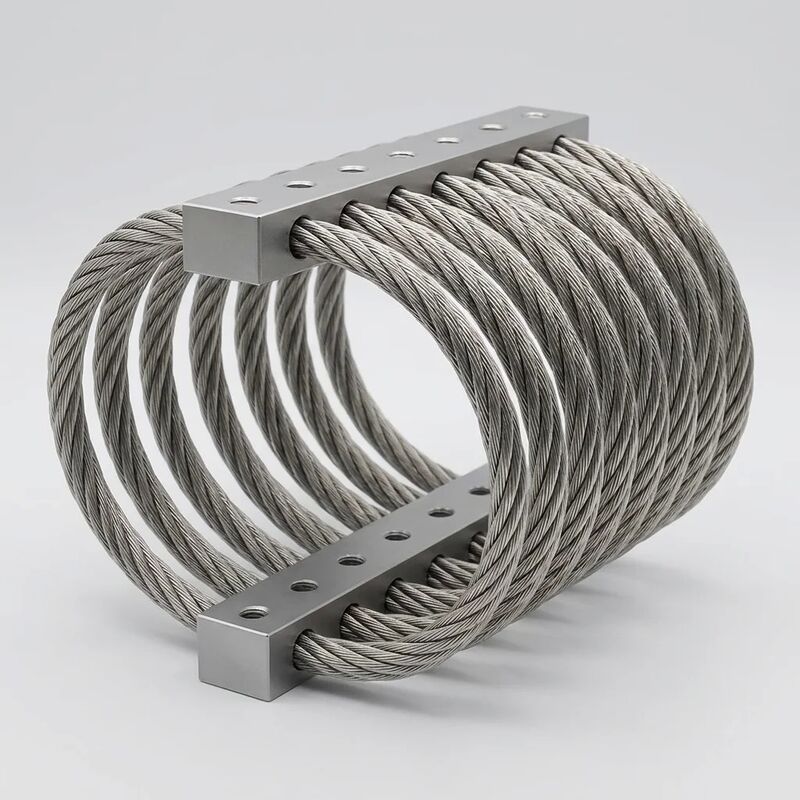

DeJGX-1278D-370Bis een spiraalgewikkeld roestvrijstalen draad touw trillingsisolator ontworpen als eenDirect-fit vervangingvoor OEM- en aftermarket isolatie bevestigingen op industriële apparatuurplatforms.7×19 strengconstructie) tussen 6061-T6 aluminium legering bevestigingsstaven met heldere harde geanodiseerde afwerking, deze volledig metalen isolator levert5·120 kg statisch laadvermogen per montageZonder rubber, zonder vloeistoffen en zonder gepland onderhoud.

Kosten-efficiënte vervangingsstrategie

Inkoopmanagers en onderhoudsingenieurs worden geconfronteerd met een aanhoudende uitdaging: OEM-gecertificeerde trillingsisolatoren hebben een hoge prijs met langere levertijden, maar de montage is gestandaardiseerd.De JGX-1278D-370B behandelt dit rechtstreeks metgestandaardiseerde Ø10,5 mm door-gat montage geometrieDe installatie vereist alleen standaard M10 bevestigingsstukken (klasse 8).8In vergelijking met OEM-isolatoren met een gelijkwaardige capaciteit bereikt de JGX-1278D-370B doorgaans:Besparing van 15-30% per eenheidvoor exploitanten die een gemengde vloot apparatuur van meerdere fabrikanten onderhouden,dit enkelvoudige onderdeelnummer consolideert de voorraad en vermindert de complexiteit van de SKU.

Precieze statische belastingmatching

Algemene trillingsbevestigingen worden verkocht volgens ongeveer het gewichtsbereik, maar echte apparatuur heeft een specifieke massaverdeling en zwaartepunt dat een precieze afstemming van de isolator vereist.Elke productieloot van JGX-1278D-370B wordt onderworpen aangeprobeerde statische belasting-afbuigingskarakterisatiebij drie belastingpunten binnen de nominale omvang van 5 ≈ 120 kg: minimale belasting (5 kg), mediane belasting (60 kg) en maximale belasting (120 kg).progressieve niet-lineaire stijfheidsprofielhoudt de natuurlijke frequentie binnen4 ̊7 HzIn de eerste plaats is het gebruik van de coulomb-demping in de verwerking van de spanning van de spanning van de spanning van de spanning van de spanning van de spanning van de spanning.0.12·0.22 dempingspercentageDit beperkt de resonantieversterkingsfactor (Q)onder de 2.5de destructieve vergroting die optreedt wanneer de opwekkingsfrequentie samenvalt met de natuurlijke frequentie van het gemonteerde systeem, effectief voorkomen.We bieden 100% individuele test met gerangschikte belastingsverslagen..

Premium industriële productiestandaarden

De JGX-1278D-370B weerspiegelt de precision manufacturing kwaliteit zichtbaar in elk detail:

• Draad touw afwerking: Het 7,8 mm SS304-draadtouw (rechte regelmatige laag, 7×19 constructie per ASTM A313) wordt na de vorming geëlektropolieerd tot een oppervlaktehoafheid van Ra ≤ 0,35 μm.Dit elimineert oppervlakte micro-scheuren uit het wikkelen proces, verbetert de corrosiebestendigheid en zorgt voor uniforme wrijvingskenmerken tussen de strengen voor een consistente dempingsprestatie gedurende miljoenen belastingcycli.
• Aesthetiek van het vastklemmen van de balk: 6061-T6 aluminium staven zijn CNC-bewerkte staven met gecamferde randen en krijgen een heldere harde geanodiseerde coating die een duurzaam, vingerafdrukbestendig oppervlak biedt.De anodiserende laag isoleert het aluminium ook elektrisch van het roestvrijstalen touw, waardoor galvanische corrosie in vochtige of zoutrijke omgevingen wordt voorkomen.
• Permanente identificatie: Elke klemstaaf draagt eenlasergegraveerde modellenbenaming en partijcodeGeen kleverige etiketten, geen inktstempels die vervagen, en geen afzonderlijke etiketten die loskomen tijdens verzending of installatie.De etserdiepte zorgt voor leesbaarheid na jaren van gebruik in harde industriële omgevingen.

Technische specificaties

Vaak gestelde vragen

V: Kan de JGX-1278D-370B mijn bestaande trillingsbevestigingen rechtstreeks vervangen?
A: Als uw huidige bevestigingen een door-gat bevestigingsinterface gebruiken met gatcentra die compatibel zijn met ons Ø10,5 mm-patroon en M10 bevestigingsstukken, installeert de JGX-1278D-370B zonder beugelwijziging.Neem contact met ons op met uw bestaande isolator merk en onderdeel nummer voor een montage compatibiliteit beoordeling.

V: Hoe kies ik het juiste aantal bevestigingen voor mijn apparatuur?
A: Deel de totale massa van uw apparatuur door het aantal bevestigingspunten. Elke JGX-1278D-370B moet 5?? 120 kg dragen. Voor optimale isolatie, streef naar de middelste 40?? 80 kg per bevestiging.Onze applicatie ingenieurs kunnen uw apparatuur specificaties te bekijken en de ideale configuratie aanbevelen.

V: Verandert de isolatieprestatie in de loop van de tijd?
De volledig metalen constructie elimineert de verouderingsmechanismen die rubber en elastomeer bevestigingen afbreken.De Coulomb-demping van de wrijving stabiliseert na een eerste inbed-periode van ongeveer 1000 belastingcycli en blijft constant gedurende de levensduur van de apparatuur.

Typische industriële toepassingen

Diesel generator set mounting platforms • Industrial chiller and HVAC compressor frames • Railway signaling and communication equipment enclosures • Mining and quarry machinery operator cabins • Marine auxiliary equipment panels • Mobile telecom shelter electronics • Packaging machinery vibration isolation • Pump and motor base frames • Industrial fan and blower mounting • Test and measurement laboratory tables

Vraag om een complementaire compatibiliteitscontrole van het montagepatroon, vergelijk uw huidige onderdelennummers en ontvang een concurrerende OEM-alternatieve offerte.Ons technische team levert gegevens over belastingafwijkingen., 3D CAD-modellen en applicatie-specifieke installatie aanbevelingen kosteloos.
