JGX-1276D-278B Onderhoudsvrije lange levensduur draadtouw trillingsisolator voor zware all-direction shock control

JGX-1276D-278B Trillingsisolator voor draadkabels - Onderhoudsvrije schokbescherming voor kritieke apparatuur

Waarom kiezen voor volledig metalen isolatietechnologie?

Conventionele rubberen en elastomere trillingsdempers hebben een fundamentele zwakte: ze verouderen. Gedurende maanden en jaren zorgt blootstelling aan hitte, ozon, UV-licht, olie en herhaalde belastingscycli ervoor dat ze uitharden, barsten, kruipen of permanent vervormen. DeJGX-1276D-278Belimineert al deze faalmodi via zijn100% metalen constructie, bezorgenonderhoudsvrij, lange levensduur trillingscontrolegedurende tientallen jaren van continu gebruik. Geen geplande vervangingsintervallen. Geen prestatiedrift. Geen verborgen degradatie.

Onderhoudsvrije architectuur

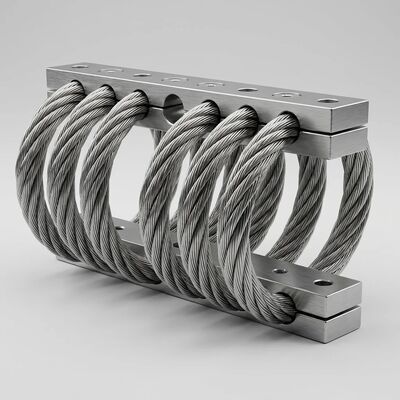

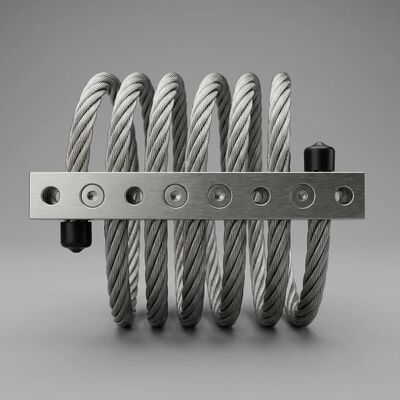

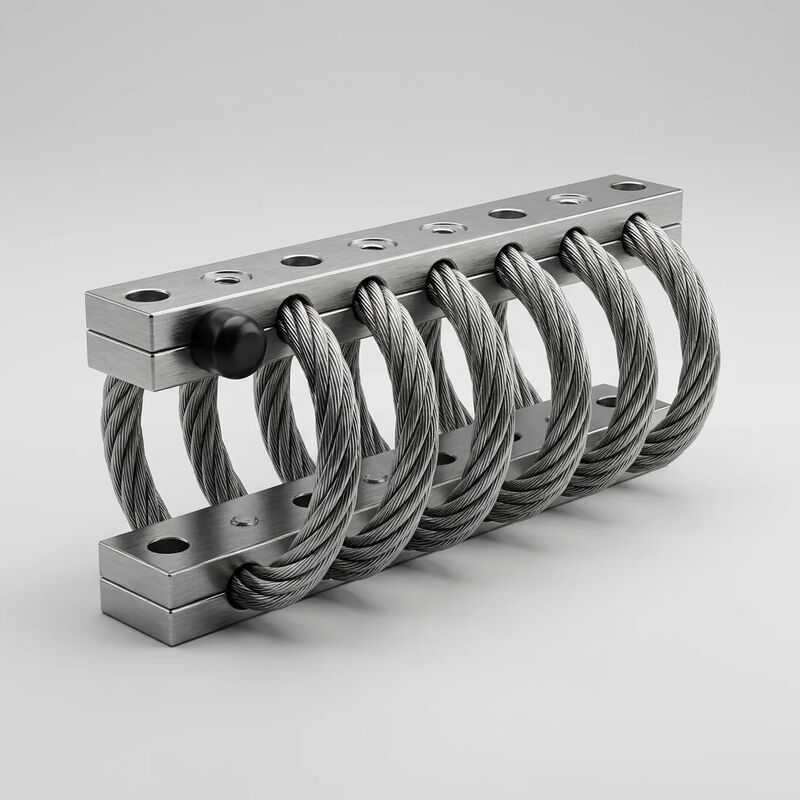

De kern van de JGX-1276D-278B wordt gevormd door een helix met 8 lussen, gevormd uit6,4 mm diameter 7×19 streng SS304 roestvrij staaldraad. Deze meerstrengige architectuur is de sleutel tot het zelfonderhoudende dempingsmechanisme. Wanneer trillingsenergie de houder binnenkomt, ondergaan de afzonderlijke draden binnen elke streng een glijdende beweging op microschaal tegen aangrenzende draden. DitCoulomb-wrijvingsdempingzet mechanische energie direct om in warmte – zonder vloeistoffen, zonder slijtoppervlakken die moeten worden aangevuld en zonder hulpcomponenten die kunnen falen. Het gehele dempingssysteem isinherentaan de staalkabel zelf.

Schokabsorptieprestaties in alle richtingen

Dankzij de spiraalvormige draadkabelgeometrie kan de JGX-1276D-278B schokenergie absorberen en afvoeren die afkomstig is vanwelke richting dan ook. Of uw apparatuur nu last heeft van verticale val-geïnduceerde transiënten, zijdelingse impact van voertuigmanoeuvres of torsionele oscillatie van roterende machines, de isolator reageert met een progressieve, niet-bodemende kracht-afbuigingskarakteristiek. Onder een2–55 kg statische belasting per houder, de natuurlijke frequentie ligt daartussen5–8 Hz, waarbij droge wrijving zorgt voor een dempingsverhouding van0,10–0,20dat de resonantieversterking beperkt totminder dan 3,0 maal de ingangsamplitude— effectief voorkomen van de destructieve vergroting die optreedt bij ongedempte of licht gedempte veersystemen.

Robuuste constructie voor veeleisende omgevingen

Elk onderdeel van de JGX-1276D-278B is geselecteerd en behandeld voor extreme duurzaamheid:

• Staalkabel: SS304 roestvrij staal, 7×19 rechts, regelmatig gelegd, postforming elektrolytisch gepolijst tot Ra ≤ 0,4 μm. Deze oppervlakteafwerking minimaliseert de plaatsen waar corrosie begint en zorgt voor consistente wrijvingseigenschappen tussen de strengen gedurende de volledige levensduur.
• Klemstaven: 6061-T6 aluminiumlegering, hard geanodiseerd volgens MIL-A-8625 Type III-equivalent, biedt een duurzame, elektrisch niet-geleidende oppervlaktelaag die galvanische corrosie tussen de aluminium staaf en de roestvrijstalen kabel in vochtige of zoutrijke atmosferen voorkomt.
• Montage-interface: Nauwkeurig geruimde doorgaande gaten van Ø8,5 mm op beide staven zijn geschikt voor standaard M8-bevestigingen. Het symmetrische staafontwerp maakt installatie in elke richting mogelijk (horizontaal, verticaal of onder een hoek) zonder de isolatieprestaties te beïnvloeden.

Gegevens over milieuveerkracht

Installatie- en integratierichtlijnen

Montagerichting: De JGX-1276D-278B presteert even goed in compressie-, afschuif- of 45° gekantelde configuraties. Voor ladingen die voornamelijk worden blootgesteld aan verticale excitatie, optimaliseert verticale montage (compressiemodus) het laadvermogen. Voor toepassingen met aanzienlijke zijdelingse verstoringen zorgt een 45° gekantelde opstelling voor een evenwichtige stijfheid in alle assen.

Bout koppel: M8 bevestigingsmiddelen klasse 8.8, aangedraaid tot 20–25 N·m. Gebruik platte ringen aan beide zijden van de montagestang om de klemkracht gelijkmatig te verdelen. Gebruik een middelsterke schroefdraadborging voor installaties die onderhevig zijn aan langdurige trillingen.

Installatie met meerdere montages: Voor apparatuurrekken en behuizingen wordt een symmetrisch 4-punts of 6-punts montagepatroon aanbevolen. Voor optimale isolatieprestaties moet de totale massa van de apparatuur gedeeld door het aantal bevestigingen binnen het bereik van 2–55 kg per isolator vallen.

Aanbevolen toepassingssectoren

Apparatuur voor schuilkelders voor mobiele communicatie • Offshore-platformschakelkasten • Bedieningsstations voor zware industriële machines • Generator- en turbinebehuizingen • Elektronica voor spoorweglocomotieven • Bewakingssystemen voor mijnbouwvrachtwagens • Relaisschuilplaatsen voor uitzendingen en telecommunicatie • Zoek- en reddingsvoertuigladingen • Draagbare veldhospitaalstroomeenheden • Geofysische onderzoeksinstrumentatie • Hulpapparatuur voor scheepsmachinekamers • Transportbanden voor koude opslagmagazijnen

We bieden gratis technische ondersteuning bij de toepassing, inclusief karakterisering van de belastingsdoorbuiging voor uw specifieke lading, testrapporten over meerassige schudtafels en aangepaste aanpassingen aan de montagestaven. Neem contact op met ons technisch verkoopteam om uw isolatievereisten te bespreken en een monster ter evaluatie aan te vragen.
