JGX-1276D-278B Isolatiedraadtrillingsisolator voor alle richtingen voor breed belastingfrequentiebereik Extreme omgevingen

JGX-1276D-278B Trillingsisolator voor draadtouw

Productoverzicht

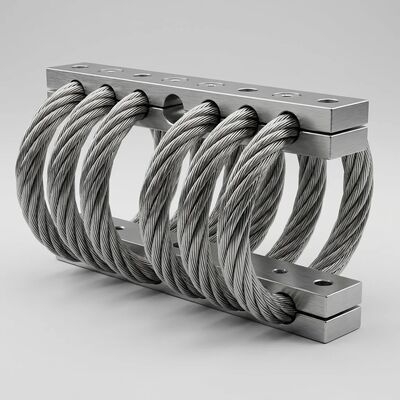

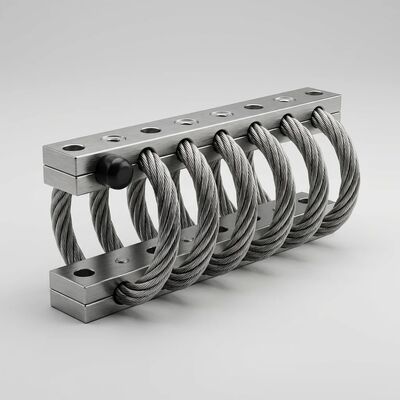

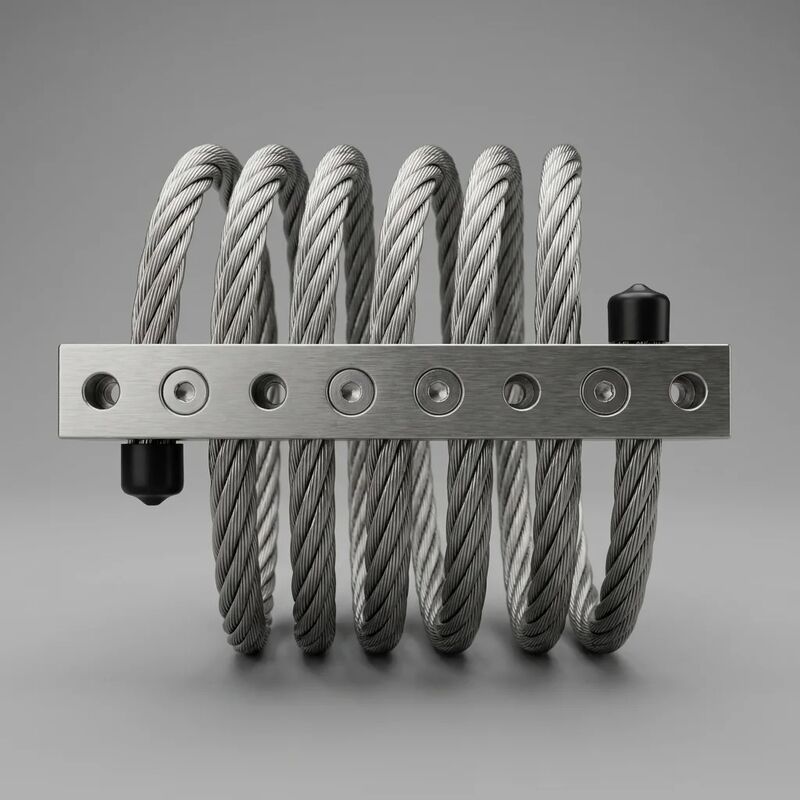

DeJGX-1276D-278Bis een spiraalgewikkeld roestvrijstalen draad touw trillingsisolator speciaal gebouwd voordynamische isolatie in alle richtingenover eenbreed laad- en frequentiespectrumDe acht-lus SS304 draad touw kern is symmetrisch vastgeklemd tussen de nauwkeurig bewerkte aluminium legering montage staven, het creëren van een robuuste all-metalen isolatie element dat betrouwbaar werkt van-70°C tot +300°Czonder elastomeercomponenten die in de loop van de tijd afbreken.

Het principe van allerichtingsisolatie

In tegenstelling tot enkelassige veer- of rubberen bevestigingen maakt de JGX-1276D-278B gebruik van een spiraalvormige draadtouwgeometrie die tegelijkertijd de trillingen in dealle zes vrijheidsgraden: drie translatie-assen (spanning/compressie, laterale scheer in beide richtingen) en drie rotatie-assen (roll, pitch en yaw).Dit wordt bereikt door middel van het Coulomb wrijvingsmechanisme tussen de afzonderlijke draadstrengen binnen elke touwlusAls de isolator onder dynamische belasting vervormt, glijden de roestvrijstalen draden tegen elkaar aan.omzetting van kinetische trillingsenergie in warmteafvoer van lage kwaliteit door middel van droog wrijvingsdemping.

Breed draagvermogen en frequentiedekking

Elke JGX-1276D-278B-eenheid ondersteunt eenstatisch belastingbereik van 2 55 kg, met een natuurlijke frequentie gecentreerd rond5 ̊8 HzDe progressieve, niet-lineaire stijfheidscurve van de isolator zorgt voor een zachte naleving bij lage amplitude, hoge frequentie-opwinding terwijl de stijfheid geleidelijk toeneemt bij schokimpulsen van hoge energie.De typische dempingsratio varieert van0.10 tegen 0.20, met een resonantieversterkingsfactor onder3.0Bij kritieke frequenties – aanzienlijk beter dan bij gelijkwaardige rubberen bekledingen – blijft de trillingsoverdraagbaarheid in het 10 – 2000 Hz-spectrum consequent laag,het maken van deze isolator geschikt voor gevoelige elektronische ladingen en nauwkeurige instrumentatie.

Materiaal en constructie

De 6,4 mm doorsnede SS304 draad touw ondergaat elektropoliezen na het vormen om oppervlakte micro-scheuren te elimineren, corrosiebestendigheid te verbeteren,en een consistente wrijving tussen de strengen onderhouden gedurende miljoenen belastingcycliDe aluminium legering klemstaven zijn voorzien van geanodiseerde oppervlakken met nauwkeurig doorboorde gaten die M8 montagebouten accepteren.Na het wikkelen wordt een warmtebehandeling met stressverlichting toegepast om de helixgeometrie te stabiliseren en langdurig kruipen te voorkomen.

Vermogen voor extreme omstandigheden

De volledig metalen constructie elimineert de storingsmodussen die inherent zijn aan elastomeerisolatoren: geen verharding van rubber bij temperaturen onder nul,geen verzachting of kruip onder langdurige blootstelling aan hoge temperaturenDe isolatie bestand tegen ozon of UV-geïnduceerde scheuren.zoutsprayproeven van meer dan 500 uurHet is ook bestand tegen veel voorkomende industriële chemicaliën.hydraulische vloeistoffen, en dieselbrandstof blootstelling zonder prestatieverlies.

Technische specificaties

Typische toepassingen

Off-road vehicle electronics enclosures • Shipboard navigation and communication consoles • Industrial generator set mounting platforms • HVAC compressor and chiller isolation • Railway signaling and track-side equipment • Seismic monitoring instrumentation • Aerospace ground support trailers • Mining and construction machinery operator cabins • Mobile CT and medical imaging systems

Neem contact op met ons ingenieursteam voor aangepaste belasting-afwijkings-tuning, testrapporten voor meerdere assen en OEM-prijzen.We bieden volledige ondersteuning voor trillingsanalyse inclusief transmissibiliteitscurve gegevens en eindelement simulatie resultaten op aanvraag.
