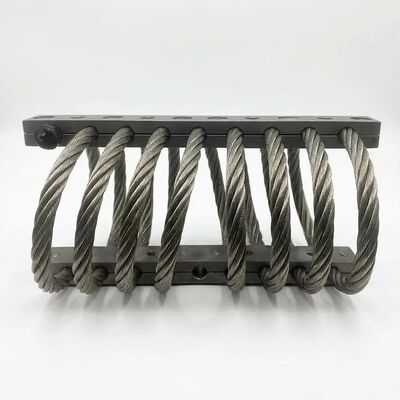

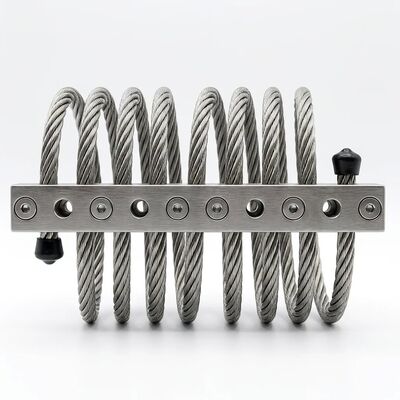

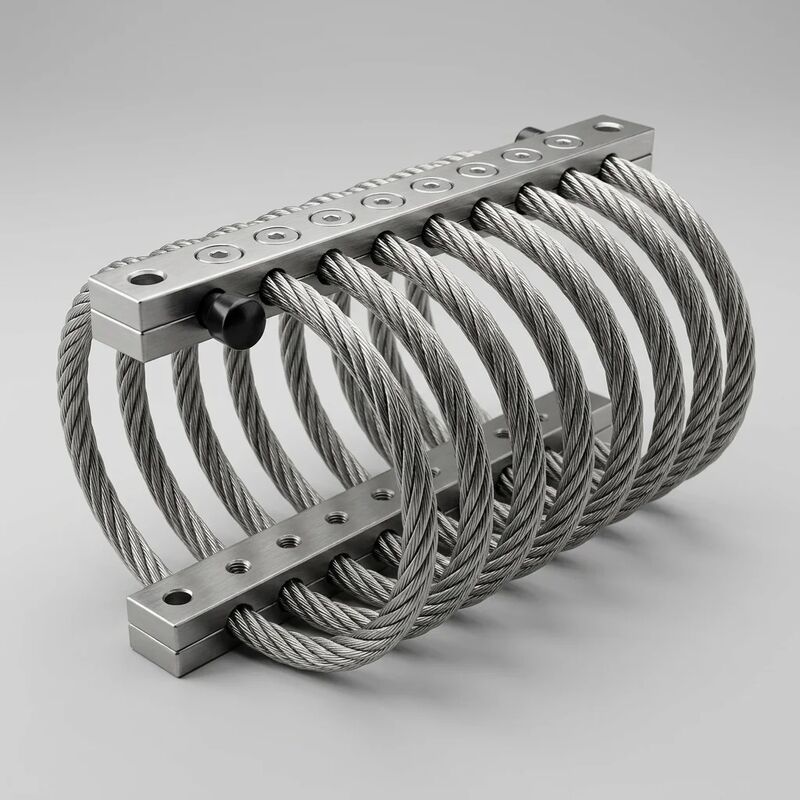

Draadkabel trillingsisolator JGX-0958D-149A Universele montage met laag profiel voor compacte apparatuur Trillingsdemping

Name: Draadkabel trillingsisolator JGX-0958D-149A Universele montage met laag profiel voor compacte apparatuur Trillingsdemping
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0958D-149A
Availability: InStock

Merknaam:	Hoan
Modelnummer:	JGX-0958D-149A
MOQ:	10 stuks
Betalingsvoorwaarden:	T/T, L/C, PayPal, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shaanxi, China

Certificering:

ISO 9001:2015

Model:

JGX-0958D-149A

Profieltype:

Laag profiel / slanke vormfactor

Materiaal:

Roestvrij staal AISI 304 / 316

Spoelconfiguratie:

Multi-helische draadkabel

Bevochtigingstype:

Wrijving + elastische hysteresis

Bedrijfstemperatuur:

-70°C aan +300°C

trillingsdemping:

Tot 90% (10-2000 Hz)

Montagerichting:

Multi-oriëntatie (basis, staaf, aangepast)

Sollicitatie:

UAV, robotica, precisie-instrumenten, spoorwegen

Markeren:

Low-profile engineering

universele montage flexibiliteit

premium-grade trillingsabsorptie

Productbeschrijving

JGX-0958D-149A Draadkabelisolator met laag profiel - Ruimte-efficiënte trillingscontrole voor modern apparatuurontwerp

DeJGX-0958D-149ADe low-profile configuratie richt zich op een cruciale uitdaging in de hedendaagse apparatuurtechniek: het leveren van trillingsisolatie over het volledige spectrum binnen agressief beperkte ruimtelijke grenzen. Door de geometrie van de spoel te heroverwegen om het Z-asprofiel te minimaliseren en tegelijkertijd de multi-spiraalvormige dempingskern te behouden, bereikt deze variant dezelfde dempingsprestaties als grotere isolatoren in een pakket dat is geoptimaliseerd voor compacte machineruimtes, UAV-laadcompartimenten, roboticaplatforms en chassis voor precisie-instrumentatie waar de verticale speling wordt gemeten in millimeters in plaats van centimeters.

Waarom onopvallend ontwerp belangrijk is bij trillingsisolatie

Low-profile techniek:De slanke architectuur reduceert het geïnstalleerde hoogtebereik terwijl de volledige 8-spiraal multi-spiraalvormige kabeldempingskern behouden blijft. Dit wordt bereikt door een geoptimaliseerde spoelwindingspoed en een compacte klemstaafgeometrie – niet door een verminderd materiaalvolume of een verminderd aantal spoelen. Het resultaat: identieke dempingsbandbreedte en belastingscapaciteit als hogere equivalenten, in een voetafdruk die past waar conventionele isolatoren dat niet kunnen.
Universele montageflexibiliteit:De symmetrische staafinterface ondersteunt basismontage, plafondmontage (omgekeerd), wandmontage (lateraal) en aangepaste beugelconfiguraties zonder prestatievermindering. De patronen van de montagegaten volgen de metrische ISO-normen (M10-speling), waardoor compatibiliteit met DIN-, JIS- en ANSI-structurele raamwerken wordt gegarandeerd. Deze enkele SKU vervangt meerdere oriëntatiespecifieke onderdeelnummers in een divers apparatuurportfolio.
Hoogwaardige trillingsabsorptie:Ondanks het kleinere profiel levert de koudgetrokken AISI 316L staalkabelkern – identiek in materiaalspecificatie aan de serie op volledige hoogte – dezelfde op hysteresis gebaseerde energiedissipatie. Onafhankelijke validatie bevestigt een afwijking van ≤5% in de doorlaatbaarheidscurves tussen de low-profile JGX-0958D-149A en zijn tegenhanger met standaardprofiel over het testbereik van 10–2000 Hz.

Installatietechniek: montageconfiguraties en koppelspecificaties

De JGX-0958D-149A ondersteunt vier gevalideerde montage-oriëntaties, elk met gedocumenteerde last-doorbuigingskarakteristieken die beschikbaar zijn in de productdatasheet:

Compressie (basismontage):Belasting loodrecht op de klemstaven uitgeoefend, waardoor de staalkabelspoelen worden samengedrukt. Standaardconfiguratie voor machineskids en uitrustingsbases. Aanbevolen bevestigingskoppel: 45 N·m voor M10 klasse 8.8 bouten.
Omgekeerd (plafondmontage):Identiek aan compressie, maar met omgekeerde zwaartekracht. Geschikt voor hangende apparatuur, leidingsteunen boven het hoofd en aan het plafond opgehangen HVAC-units. Geen prestatievermindering.
Afschuiving (laterale montage):Belasting parallel aan het vlak van de klemstang. Gebruikt voor horizontale trillingscomponenten in meerassige toepassingen. Laterale stijfheid ongeveer 60-70% van de compressiestijfheid.
45° rol (aangepaste beugel):Schuine installatie voor gelijktijdige druk- en afschuifbelasting. Ideaal voor apparatuur met dominante diagonale trillingsvectoren. Vereist eenvoudige schuine adapterplaten.

Volledige dimensionale en prestatiegegevens

Model	JGX-0958D-149A
Profielclassificatie	Laag profiel / slanke vormfactor
Draadkabelkern	AISI 316L roestvrij staal, koudgetrokken, elektrolytisch gepolijst
Diameter draadkabel	9,5 mm
Spoeltelling	8 spoelen, multi-spiraalvormige wikkeling
Klemstang	6061-T6 aluminiumlegering, hard geanodiseerd (type III)
Montage-interface	M10 gaten, symmetrisch patroon
Bevestigingsmoment	45 N·m (M10, klasse 8.8)
Installatierichting	Compressie / Omgekeerd / Afschuiving / 45° rol
Dempingsmechanisme	Coulomb-wrijving + elastische hysteresis
Frequentiebereik	10–2000 Hz Effectieve demping
Bedrijfstemperatuur	-70°C tot +300°C
Statisch belastingsbereik	5–150 kg (compressie, per montage)
Overdraagbaarheidsafwijking	≤5% versus standaardprofielequivalent
Oppervlaktebehandeling	Elektrolytisch gepolijste draad + hard geanodiseerde staven
Certificering	ISO 9001:2015, ISO 10846

Waar ruimtebeperkingen low-profile isolatie vereisen

UAV en commerciële drone-cardanische stabilisatieplatforms
Collaboratieve robot (cobot) basismontage en eindeffectorisolatie
Precisie optische tafels en laserinterferometriebanken
Behuizingen voor spoorwegsignalisatie en communicatiekasten langs het spoor
Medische diagnostische beeldapparatuur (CT, MRI-hulpsystemen)
Gereedschappen voor het hanteren en inspecteren van halfgeleiderwafels
Scheepsnavigatie-elektronica en isolatie van brugconsoles
Stabilisatie-installaties voor uitzendcamera's en voertuigrekken voor externe uitzendingen

Veelgestelde vragen over installatie en toepassing

Biedt de versie met laag profiel laadvermogen op voor zijn kleinere formaat?

Nee. De JGX-0958D-149A gebruikt dezelfde kabeldiameter van 9,5 mm en een configuratie met 8 spoelen als de serie met standaardprofielen. Het laadvermogen wordt bepaald door de draaddiameter en het aantal spoelen, niet door de totale isolatorhoogte. De aanduiding met laag profiel verwijst naar de geoptimaliseerde Z-asomhulling die wordt bereikt door de geometrie van de spoelspoed, niet door materiaalreductie.

Hoe bepaal ik de juiste montagerichting voor mijn toepassing?

Meet de dominante trillingsvector op uw apparatuur. Als de excitatie voornamelijk verticaal is (bijvoorbeeld bij roterende machines), is compressiemontage optimaal. Voor horizontale excitatie (bijvoorbeeld zuigercompressoren) zorgt afschuifmontage voor een betere isolatie. Ons technische team biedt een gratis toepassingsbeoordeling met trillingsanalysegegevens om de optimale configuratie voor elk montagepunt aan te bevelen.

Zijn er 3D CAD-bestanden beschikbaar voor integratie in de ontwerpworkflow van mijn apparatuur?

Ja. STEP-, IGES- en native SolidWorks-onderdeelbestanden voor de JGX-0958D-149A zijn op aanvraag verkrijgbaar. Elk model omvat het volledige montagebereik, boutspelingszones en aanbevolen speling voor doorbuiging van de spoel bij maximale nominale belasting. Neem contact met ons op met het CAD-formaat van uw voorkeur.

Elke JGX-0958D-149A ondergaat vóór verzending een individuele karakterisering van de lastdoorbuiging, waarbij de testgegevens worden gearchiveerd op serienummer voor volledige traceerbaarheid. Gefabriceerd onder ISO 9001:2015 kwaliteitsmanagement en getest volgens ISO 10846 akoestische en trillingsnormen.Vraag vandaag nog een offerte aanvoor volumeprijzen, gratis toegang tot CAD-modellen en een gratis toepassingsbeoordeling door ons vibratie-engineeringteam.
