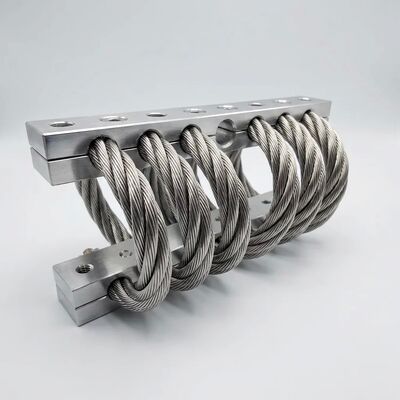

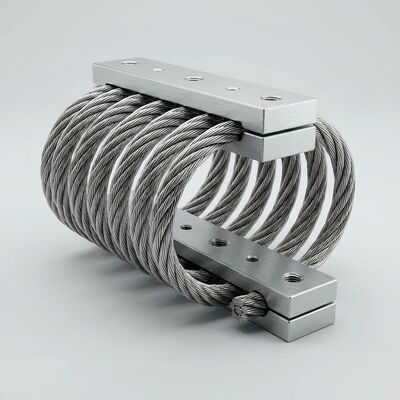

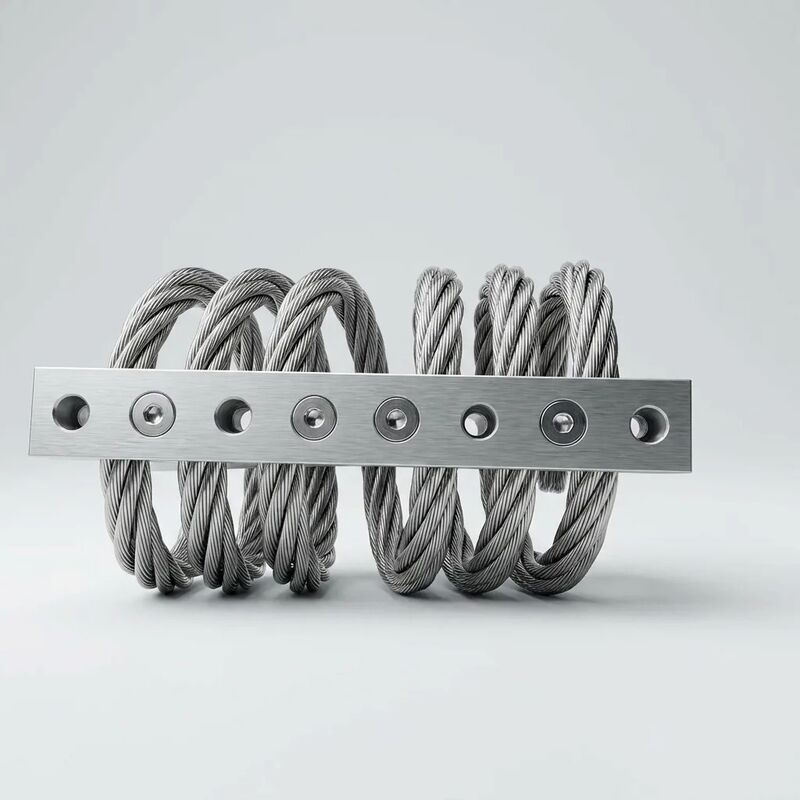

JGX-0956D-110A Draadkabel Trillingsisolator Naadloze drop-in vervanging voor voorspelbare lineaire prestaties

JGX-0956D-110A ?? naadloze drop-in vervangende draadtouw trillingsisolator met voorspelbare lineaire prestaties

DeJGX-0956D-110AHet is een aanhoudende uitdaging voor de industrie: het verbeteren van de prestaties van de trillingsisolatie zonder de bestaande apparatuurstructuren, montageframes of fundamentankerpunten te wijzigen.ISO- en DIN-standaardboutenpatronen, valt het rechtstreeks in de voetafdruk van de meest gebruikte elastomeer bevestigingen, spoel-veer isolatoren, en legacy draad touw bevestigingen.De volledig metalen roestvrij staalarchitectuur biedt vervolgens tientallen jaren onderhoudsvrije service metvoorspelbare, bijna lineaire laad-afbuigingskenmerkengevalideerd tot een afwijking van ≤ ± 5% over het nominale bereik van 1·800 kg.

Wat maakt een echte drop-in vervanger

De JGX-0956D-110A levert dit in meetbare termen:

• Bolt-patroon matching- geproduceerd volgens standaard industriële montagegrillen (ISO 299, DIN 281 en gemeenschappelijke OEM-patronen);op maat gemaakte boltencirkel- en gleufmaatstappen beschikbaar voor volumes bestellingen zonder gereedschapskosten voor hoeveelheden van meer dan 100 eenheden
• Pariteit of vermindering van de omvang de compacte spiraalvormige spoelgeometrie neemt 20~40% minder volume in beslag dan een conventionele veerisolator met een gelijkwaardige belasting, waardoor vrijheidsproblemen worden opgelost in krappe ruimtes
• Behoud van de hoogte- de geïnstalleerde hoogte bij nominale belasting wordt tot ±1 mm van de streefspecificatie gereguleerd, dat wil zeggen aangesloten leidingen, leidingen, aandrijfasten,en kabelweefgetouwen behoeven na de uitwisseling geen heruitlijning
• Hergebruik van ankerbouten de diameter van het gaatje van de basisplaat en de afstand tussen de gaten komen overeen met de bestaande installatie; typisch kunnen dezelfde ankerbouten volgens de specificaties opnieuw worden gecorrigeerd;het vermijden van kosten en risico's van betonboren in operationele faciliteiten

De economische argumentatie voor een heropbouw

De keuze voor een drop-in vervangingsisolator in plaats van een re-engineering project verandert de kostenvergelijking beslissend.

• Geen structurele wijzigingen∙ door de productie van staal, het lassen en het schilderen te elimineren, bespaart men per installatie $2.000-$8.000 aan arbeid en materialen
• Minimaal uitval vervanging van 8 bevestigingsstukken met uit- en inboelingen kan in een enkele dienst worden uitgevoerd (4-6 uur inclusief koppelverificatie) in vergelijking met 2-5 dagen voor een volledig herontwerp van het bevestigingssysteem
• Geen goedkeuring voor technische wijzigingen- omdat de montage-interface onveranderd blijft,veel faciliteiten kunnen de JGX-0956D-110A verwerken als een soortgelijke onderhoudsvervanging in plaats van een volledige engineering change order (ECO) met bijbehorende ontwerpbeoordeling te activeren, veiligheidsbeoordeling en documentatie kosten
• Onmiddellijke prestatiewinst— switching from aged elastomeric mounts (which typically lose 30–50% of their isolation efficiency within 5 years due to compression set and environmental hardening) to all-metal wire rope isolators restores design-basis vibration attenuation from the first hour of operation

Voorspelbare lineaire prestaties over het gehele laadbereik

De≤ ± 5% lineariteitsdeviatiede JGX-0956D-110A niet een theoretisch maximum is, maar een op elke partij gecontroleerd productie-aanvaardingscriterium.Dit niveau van lineariteit levert praktische technische voordelen die niet-lineaire elastomeer bevestigingen niet kunnen evenaren:

• Voorspelling van de overdraagbaarheid zonder gissingen- een lineaire isolator volgt de klassieke transmissibiliteitscurve van één DOF precies;de isolatie-efficiëntie bij elke frequentieverhouding kan worden berekend met een zakrekenmachine in plaats van het vereisen van een iteratieve niet-lineaire FEA
• Stabiel isoleren bij verandering van het gewicht van de lading- apparatuur die werkt met een variabele massa (vul-/leegtanks, transportvoertuigen voor het verwerken van materialen met wisselende belasting,de stijfheid blijft evenredig aan de afbuiging over het gehele bereik
• Geen amplitude-afhankelijke verzachting van de stijfheid elastomeren vertonen het Payne-effect: de dynamische stijfheid neemt af naarmate de spanningsamplitude toeneemt, wat betekent dat de isolator zich tijdens normale werking anders gedraagt dan tijdens een schokgebeurtenis.De JGX-0956D-110A spiraalvormige stalen spoel vertoont geen meetbare amplitudeafhankelijkheid tot de overbelasting stop
• Gepaste sets zonder glinsterenIn een 4, 6 of 8-punts ophanging zorgt de lineaire en herhaalbare stijfheid van elke JGX-0956D-110A-eenheid voor een natuurlijk evenwichtige belastingverdeling.tijdens de installatie geen iteratieve hoogteinstelling of veer-sorting vereist

Technische specificaties

Industrieën en apparatuur waar vervanging van de installatie maximale waarde oplevert

• HVAC- en gebouwdiensten chillercompressor bevestigingen, ventilatorisolatoren voor koeltorens, veervervanging van de luchtbehandelingsunit; typisch 20-50 bevestigingen per gebouw,de cumulatieve besparingen op stilstandstijden door vervanging van de aansluiting aanzienlijk maken
• Water- en afvalwaterzuivering- centrifuge pompbases, beluchtingsblazers, decantercentrifuge-isolatoren;De constructie van roestvrij staal weerstaat voortdurend vocht en chemische blootstelling zonder de roest-jacking die conventionele veerregelaars grijpt
• Industriële ventilator- en stofopvangsystemen- directe vervanging van de niet-geïntegreerde veren van de veren op ventilatoren met geïnduceerde en gedwongen luchtstroom; de voorspelbare lineaire stijfheid elimineert de seizoensgebonden aanpassingscyclus die wordt veroorzaakt door de thermische drift van elastomeren
• Hulpapparatuur voor het opwekken van elektriciteit- smeerolie-slijpen, brandstofpompsets, ontstekingskasten op turbine-dekken; drop-in-compatibiliteit vermijdt vergunningen voor warmwerk en lasprocedures in geclassificeerde gebieden
• Spoorweg- en rollend materieel signaleringskastisolatoren, onderstelcompressor bevestigingen, HVAC-module ophanging;de uitwisselbaarheid van de boutenpatronen met bestaande bevestigingen vereenvoudigt upgrades voor de hele vloot, verspreid over honderden voertuigen of plaatsen langs de weg;
• Maritieme hulpmiddelen∆ noodgeneratoren, isolatie van brandpomp, trillingsregeling van ontzaltingsskids;316 SS-constructie en drop-in-boultpatronen elimineren de noodzaak voor structurele wijzigingen in de droogdok tijdens de opknapbewerking

Stuur ons het merk en model van uw bestaande bevestigingen of een dimensionale schets van uw boutenpatroon.We zullen JGX-0956D-110A compatibiliteit te verifiëren binnen een werkdag en een retrofit specificatieVolume prijzen beschikbaar voor vloot- en multi-site upgrade programma's.
