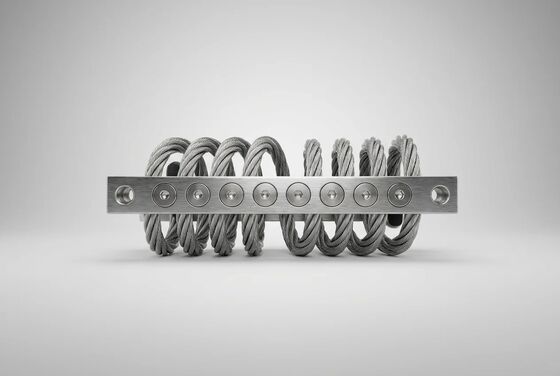

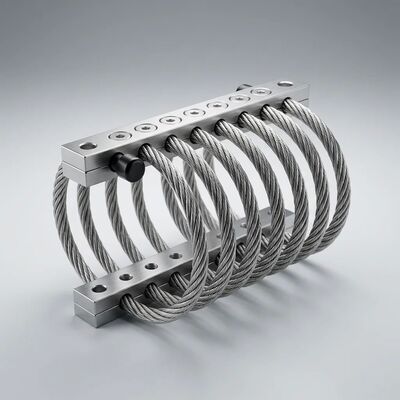

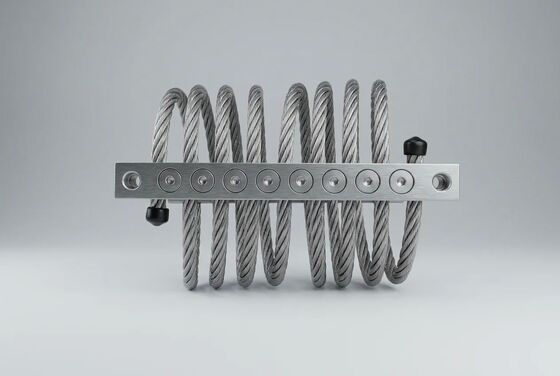

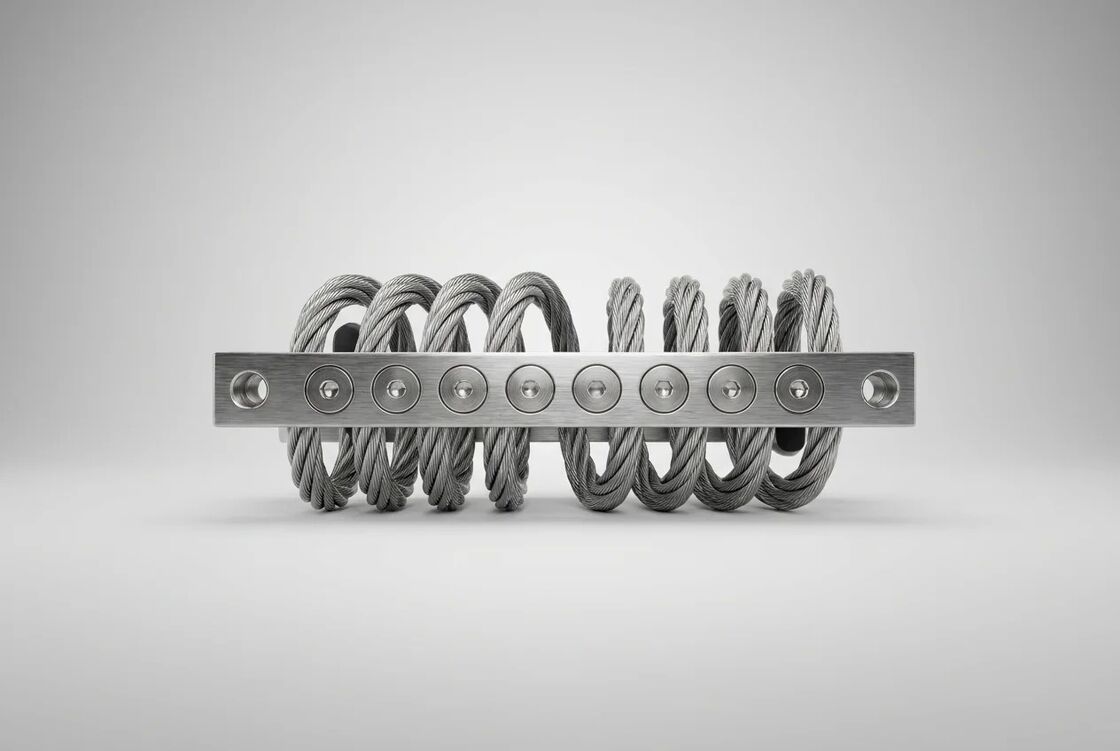

JGX-0648D-79A Volledig metalen draadkabel-trillingsisolator 3-assige multidirectionele isolatie voor extreme duurzaamheid

JGX-0648D-79A Trillingsisolator van volledig metalen staaldraad - multidirectionele bescherming met 3 assen

DeJGX-0648D-79ADe trillingsisolator van draadkabels maakt gebruik van eenvolledig metalen constructievervaardigd uit eersteklas roestvrij staal (kwaliteit 304 of 316), ontworpen om betrouwbare trillingsdemping en schokabsorptie te leveren zonder een enkel rubber of elastomeer onderdeel. Door organische materialen te elimineren, bereikt de isolator een servicearchitectuur die bestand is tegen veroudering, kruip en aantasting door het milieu – een doorslaggevend voordeel voor industriële installaties met een lange cyclus.

Hoe volledig metalen ontwerp zich vertaalt naar extreme duurzaamheid

Rubberen steunen verharden, barsten en delamineren. De JGX-0648D-79A maakt gebruik van Coulomb-wrijving tussen spiraalvormig gewikkelde roestvrijstalen strengen als primair dempingsmechanisme. Dit betekent:

• Geen chemische veroudering— roestvrij staal 304/316 oxideert, zwelt of wordt na tientallen jaren gebruik niet broos
• Geen compressieset— de last-doorbuigingskarakteristieken blijven na miljoenen cycli stabiel
• Geen geplande vervanging— In tegenstelling tot elastomere steunen die als verbruiksartikelen worden behandeld, is de volledig metalen isolator een permanent bevestigingsmiddel
• Gepassiveerde en elektrolytisch gepolijste oppervlakteafwerking— elimineert initiatiepunten voor microscheuren en maximaliseert de corrosieweerstand

Echte multidirectionele isolatie over 3 assen

Eén enkele JGX-0648D-79A-eenheid verwerkt tegelijkertijd compressie-, rol- en schuifbelastingen. De spiraalvormige draadkabelgeometrie creëert een driedimensionaal veer-dempernetwerk waarbij elke as onafhankelijk maar synergetisch werkt. Isolatie-efficiëntie overschrijdt90% bij resonantiefrequentiesover alle drie de assen, bevestigd door testen van het schokresponsspectrum volgens GJB 150.18A.

Dit betekent dat apparatuur die op JGX-0648D-79A-isolatoren is gemonteerd, beschermd is, ongeacht of de verstoring voortkomt uit verticale grondbeweging, zijdelingse structurele schommelingen of rotatiekoppel – allemaal via één compacte montageoplossing.

Hoge dempingsverhouding voor resonantiecontrole

Gemeten dempingsverhouding is≥ 15%(hysteretisch, amplitude-afhankelijk). Dit dempingsniveau is voldoende om de versterking bij structurele resonantie te onderdrukken zonder de risico's van temperatuurgevoeligheid of vloeistoflekkage te introduceren die gepaard gaan met hydraulische dempers. Het dempend vermogen is inherent aan de staalkabelgeometrie en vereist geen afdichtingen, geen vloeistof bijvullen en geen periodieke aanpassingen.

Technische specificaties

Typische toepassingsscenario's

• Industriële compressor- en pompskids— dempt trillingen van 8–15 Hz die worden overgedragen op bouwconstructies
• Scheepsmotor-generatorsets— roestvrijstalen constructie is bestand tegen zoutrijke atmosferen zonder corrosie
• Kasten voor spoorwegsignalisatie en elektronica langs het spoor— beschermt gevoelige relais en PCB-assemblages tegen door ballast overgedragen trillingen
• Bestuurderscabines voor zware machines— vermindert de blootstelling aan lichaamstrillingen om te voldoen aan de ISO 2631-comfortdrempels
• Seismische versteviging voor serverracks in datacenters— biedt zowel trillingsisolatie tijdens normaal bedrijf als schokabsorptie tijdens seismische gebeurtenissen
• HVAC-koeler- en koeltorensteunen— Het volledig metalen ontwerp elimineert de aantasting van ozon en UV, wat vaak voorkomt bij rubberen pads in installaties op daken

Neem contact op met ons applicatie-engineeringteam voor belasting-afbuigingscurven, 3D CAD-modellen of een aangepaste spoelconfiguratie die is afgestemd op het gewicht van uw apparatuur en het excitatiespectrum.
