JGX-0480D-75A Draadkabel Trillingsisolator Niet-lineaire afvlakking Schokdemping Onderhoudsvrij Lange levensduur

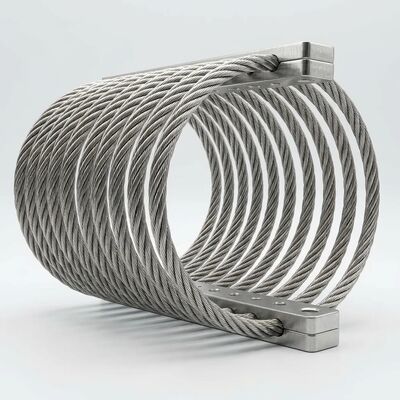

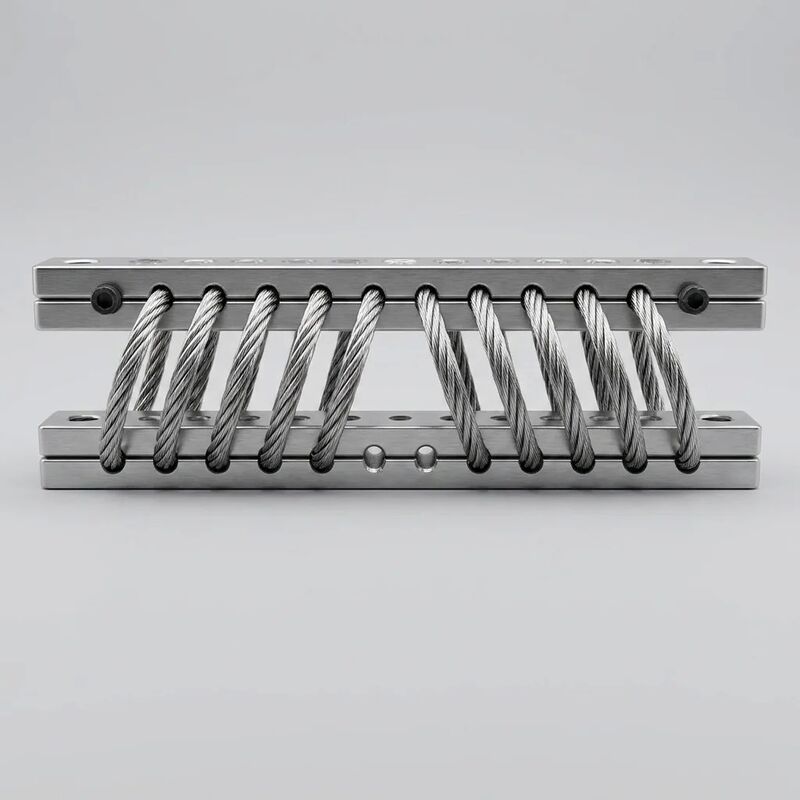

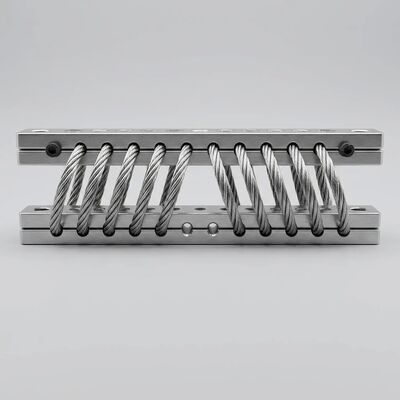

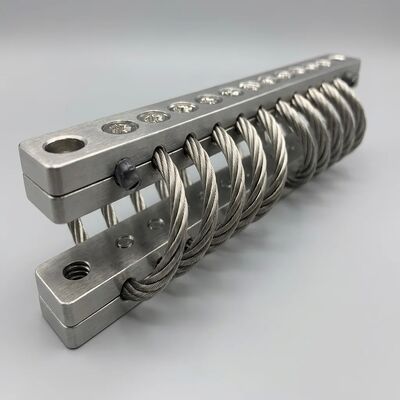

JGX-0480D-75A Draadtouw Trillingsisolator

DeJGX-0480D-75A Trillingsisolator voor draadtouwbrengt samentechnologie voor niet-lineaire schokdemmingen eenonderhoudsvrije geheel metalen architectuurHet programma is gebaseerd op de resultaten van de onderzoeksprocedure van de Commissie voor de ontwikkeling van de interne markt en is gebaseerd op de resultaten van de onderzoeksprocedure van het Europees Parlement.Voor de toepassing van deze richtlijn geldt:(Environmental Engineering Considerations) enVoor de toepassing van de richtlijnen inzake de bescherming van de gezondheid en het milieu:(Mechanische trillingen van scheepsapparatuur) testprotocollen, this isolator demonstrates the structural integrity and performance consistency required for mission-critical equipment protection where maintenance access is limited and operational reliability is paramount.

Niet-lineaire gladheid en schokvermindering

• Adaptieve stijfheid:De geometrie van het spiraalvormige touw met 8 spoelen produceert eendoelbewust niet-lineaire krachtverplaatsingskurveIn het normale werkingsbereik (0­70% van de nominale afbuiging) is de stijfheid opzettelijk laag en progressief, wat een uitstekende continue trillingsisolatie biedt.het geometrische verstijvingseffect wordt geactiveerd, leverengecontroleerde energieopnamedie een harde bodem voorkomt en de maximale overgedragen kracht beperkt tijdens schokken.
• Coulomb demping met verplaatsingsproportionaliteit:De wrijving tussen de draden over de 7×19 IWRC-constructie genereert demping die toeneemt met de verplaatsingsamplitude.zelfregulerend mechanismelevert een lage demping (ζ ≈ 0,05) tijdens kleine amplitude steady-state trillingen voor superieure hoge frequentie isolatie, en een hoge demping (ζ ≈ 0,05).20) bij een grote amplitude van een voorbijgaande schok voor snelle energieverlies.
• Schokpulsvermindering:Uit gemeten tests van schokoverdraagbaarheid blijkt dattot 85% vermindering van de piekversnellingbij 15 g half-sinus-inputpulsen (11 ms duur), met verwaarloosbare restverplaatsing na de schok.klaar voor de volgende schokcyclus.

Onderhoudsvrije lange levensduur

• 0 geplande dienstintervallen:De volledige afwezigheid van rubber, polymeer of vloeibare elementen elimineert elk slijtage-mechanisme dat de vervangingsschema's van conventionele isolatoren drijft.niets om te smeren, terug te draaien, te controleren op scheuren of te vervangenGedurende de gehele nominale >10&sup7; cyclusvermoeidheidsduur.
• 15 jaar design life baseline:Versnelde levensduuronderzoeken onder gecombineerde thermische cyclus (-60°C tot +200°C), blootstelling aan zoutnevel en mechanische cyclus tonen aan dat degeen meetbare afbraakde belastingsdeflectiekarakteristieken of de dempingsprestaties na gesimuleerde 15 jaar gebruik; het geëlektropoliseerde SS304-oppervlak blijft vrij van pittingen, spanningscorrosie en scheuren;of intergranulaire aanval.
• Installatie eenvoudig:Montage met één bout via M12 × 1,75 draadvormige stuivers vereist geen shimming, uitlijningsarmaturen of aanpassing van de voorbelasting.De isolator zelfcentreert onder het gewicht van statische apparatuur en begint onmiddellijk het ontwerp-intent isolatie te bieden zonder inbedrijfstelling of inbraakprocedures.

Validering van MIL-STD-conformiteit

• In overeenstemming met MIL-STD-810H:De JGX-0480D-75A is getest volgens methode 514.8 (Vibratie) en methode 516.8 (Shock) van MIL-STD-810H,het aantonen van een consistente isolatieprestatie in de gespecificeerde frequentie- en amplitudebereikenDe blootstelling aan temperatuur volgens methode 501.7 (hoge temperatuur) en methode 502.7 (lage temperatuur) bevestigt de operationele capaciteit van -60°C tot +200°C zonder afname van de prestaties.
• In overeenstemming met MIL-STD-167-1A:Typ I trillingsonderzoek (omgevingstrillingen van scheepsapparatuur) valideert het vermogen van de isolator om de apparatuur te beschermen tegen structuurgebonden trillingen in het frequentiebereik van 4~50 Hz;met een gemeten transmissibiliteit van minder dan 2.0 over het gehele testspectrum bij nominale belasting.
• Validering van corrosie door zoutmist:Meer dan 500 uur blootstelling aan neutrale zoutsproei per ASTM B117 zonder rode roestvorming op SS304-draadtouw of -beugels, wat de geschiktheid bevestigt voor maritieme, offshore,en industriële kustomgevingen.

Technische specificaties

Doeltoepassingen

• Shipboard- en offshore-apparatuur:Beschermt pompen, ventilatieventilatoren, bedieningskamers en hulpmiddelen tegen door de romp overgedragen trillingen en door golven veroorzaakte schokken op commerciële schepen, offshoreplatforms,en drijvende productiefaciliteiten. MIL-STD-167-1A-tests valideren de prestaties in de vibratieomgeving aan boord van het schip van 4 50 Hz.
• Industriële nood- en stand-by-systemen:Isoleert brandpomppakketten, noodgeneratoren,en ononderbroken stroomvoorziening (UPS) systemen waarbij onderhoud onpraktisch is en apparatuur na jaren stand-by in onconditioned omgevingen betrouwbaar moet starten.
• Zware mobiele apparatuur:Biedt trillingsisolatie voor bedienerscabine-bevestigingen, elektronische besturingsbehuizingen en hydraulische systeemcomponenten op bouwmachines, landbouwharvestmachines,en voertuigen voor het vervoeren van materialen die onder voortdurende schok- en trillingsomstandigheden werken.
• Critische machines voor procesinstallaties:Beschermt turbine-aangedreven pompen, hoge snelheid centrifuges, en precisie meting apparatuur in continu proces chemische, farmaceutische,en voedselverwerkende installaties waar ongeplande stilstand ernstige gevolgen heeft voor de productie en de veiligheid.
• Seismische beveiliging:De niet-lineaire stijfheid biedt een effectieve isolatie tijdens normale werking, terwijl de progressieve stijfheid de verplaatsing van de apparatuur tijdens seismische gebeurtenissen beperkt.Biedt inherente seismische beveiliging zonder afzonderlijke snubbers of limietstops.
• Transportinfrastructuurapparatuur:Isoleert spoorwegsignaalkastjes, ventilatormotoren voor tunnelventilatie, monitorapparatuur voor brugvergroting,elektronica voor verkeersbeheersystemen uit continue door het verkeer veroorzaakte trillingen en thermische uitbreidingscycli.

ECER-kwaliteitsverbintenis:Elke JGX-0480D-75A wordt vervaardigd volgens ISO 9001:2015 met individuele partij traceerbaarheid en test documentatie.gratis applicatie engineering ondersteuninginclusief berekening van de belastingselectie, generatie van de transmissibiliteitscurve en ondersteuning bij de 3D-CAD-integratie.Neem nu contact met ons op.om uw specifieke eisen aan schok- en trillingsisolatie te bespreken, testrapporten aan te vragen of een concurrerende volumecitatie te ontvangen met bevestiging van de doorlooptijd.
