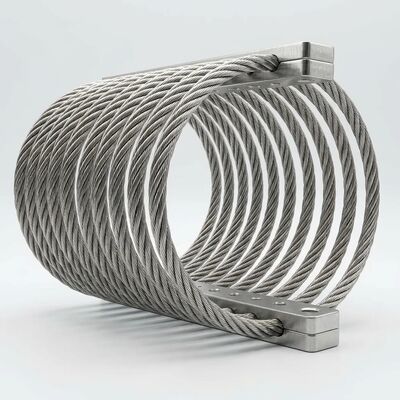

JGX-0480D-75A Draadkabel Trillingsisolator 100% Metalen Constructie Nul Veroudering Gelijktijdige Meerassige Isolatie

JGX-0480D-75A Trillingsisolator voor draadkabels – 100% metalen constructie zonder veroudering door veroudering

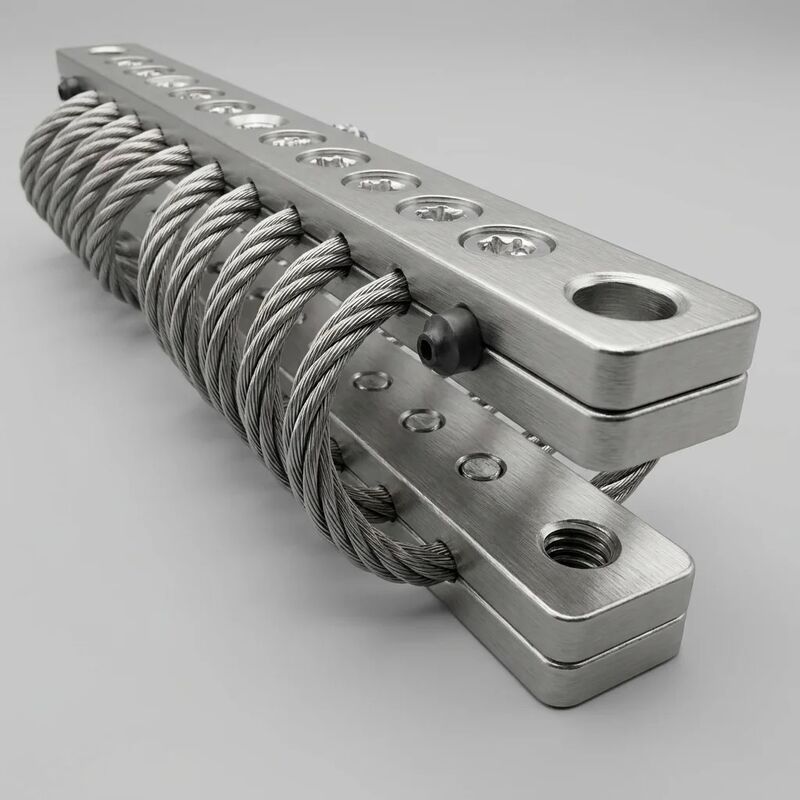

DeJGX-0480D-75A Trillingsisolator voor draadkabelsis ontworpen rond een fundamenteel ontwerpprincipe:elimineer elk onderdeel dat in de loop van de tijd kan verouderen, verslechteren of afdrijven. In tegenstelling tot conventionele trillingsisolatoren die rubberen, polyurethaan, siliconen of met vloeistof gevulde elementen bevatten, maakt deze isolator gebruik van trillingsdempers100% metalen constructieoveral: roestvrijstalen 304 staalkabel met 7×19 IWRC-constructie, SS304-borgstangen en hydraulisch gekrompen klemmen van aluminiumlegering. Het resultaat is een isolatieoplossing die resultaat oplevertidentieke trillingscontrolekarakteristieken op dag één en dag tienduizend, zonder prestatieafwijking als gevolg van materiaalveroudering.

100% metalen constructie: het voordeel van nulveroudering

• Geen afbraakmechanismen van elastomeren:Rubber- en polyurethaanbevestigingen hebben onvermijdelijk te maken met ozonscheuren, UV-verbrossing, thermische oxidatie, compressieverharding en migratie van weekmakers. De JGX-0480D-75A elimineert door zijn ontwerp alle vijf faalmodi, waardoor een truefit-and-forget-installatiezonder gepland vervangingsinterval.
• Consistente stijfheid gedurende tientallen jaren:Elastomere isolatoren vertonen doorgaans een stijfheidstoename van 15-30% over een periode van 5 jaar als gevolg van verknoping en verharding. De volledig metalen JGX-0480D-75A behoudt zijn eigenschappenlast-afbuigingscurve binnen ±3% tolerantiegedurende zijn >10&sup7; levensduur van de cyclusontwerpen, geverifieerd door middel van versnelde verouderingscorrelatiestudies.
• Geen koude stroming of kruipvervorming:In tegenstelling tot op polymeer gebaseerde bevestigingen die geleidelijk vervormen onder aanhoudende statische belasting, vertoont de SS304-kabelconstructie een verwaarloosbare kruip (<0,1 mm permanente setna 1.000 uur bij nominale drukbelasting), waarbij de uitlijning van de apparatuur en de montagegeometrie behouden blijven.

Gelijktijdige isolatie van meerdere assen

• Spiraalvormige configuratie met 8 spoelen:De geoptimaliseerde 8-spiraalgeometrie met een kabeldiameter van 4,8 mm zorgt voorevenwichtige stijfheid in alle zes vrijheidsgraden(3 translationeel + 3 rotatie), waardoor een enkel isolatormodel complexe multidirectionele trillingsinputs kan verwerken zonder dat aparte axiale en laterale montages nodig zijn.
• Progressieve respons op lastafbuiging:Elke spoel draagt ​​onafhankelijk bij aan de algehele kracht-verplaatsingskarakteristiek. Bij trillingen met een kleine amplitude reageren de spoelen met een lage dynamische stijfheid voor uitstekende isolatie. Bij schokbelasting zorgen de wrijving tussen de draden en de geometrische verstijving samen voor resultaatprogressieve energieabsorptiezonder dieptepunt of harde stops.

Niet-lineaire verzachting en schokdemping

• Amplitude-afhankelijke demping:Het Coulomb-wrijvingsmechanisme dat inherent is aan de 7×19 gestrande staalkabel genereertdemping evenredig met de verplaatsingsamplitude. Doorlopende trillingen met een kleine amplitude zorgen voor een lage demping (waarbij de isolatie-efficiëntie boven de 90% blijft), terwijl schokgebeurtenissen met een grote amplitude een hoge demping activeren (snelle energiedissipatie, waardoor resonante versterking wordt voorkomen).
• Overgang van zacht naar hard stijfheid:De spiraalvormige geometrie zorgt voor eenniet-lineaire stijfheidscurvedat opzettelijk zacht is binnen het normale werkingsbereik en geleidelijk stijver wordt dan 70% van de nominale doorbuiging. Deze eigenschap voorkomt de plotselinge toename van de stijfheid (verhardingsveereffect) die frequentieverschuiving en verlies van isolatie bij lineaire veerbevestigingen kan veroorzaken.

Technische specificaties

Industriële toepassingen

• Zware industriële compressorpakketten:Isoleert grote zuiger- en centrifugale compressorskids (50-500 kW) in petrochemische, aardgasverwerkings- en luchtscheidingsinstallaties waar het monteren van vervangingstoegang moeilijk en kostbaar is.
• Apparatuur voor stroomopwekking:Biedt levenslange trillingsisolatie voor diesel- en gasmotorgeneratorsets van 50 kVA tot 1.000 kVA, waardoor radiatorconstructies, dynamolagers en regelsystemen worden beschermd tegen door de motor veroorzaakte trillingsmoeheid.
• Hulpsystemen voor maritieme voortstuwing:Isoleert pompsets, warmtewisselaars, brandstofafscheiders en compressoreenheden in machinekamers waar de met zout beladen vochtigheid conventionele elastomere steunen snel vernietigt; het volledig metalen ontwerp biedt inherente immuniteit tegen corrosie.
• Aandrijfstations voor mijnbouwtransportbanden:Kan de combinatie van voortdurende trillingen van de riem en intermitterende schokbelastingen door materiaalinslagen op overdrachtspunten aan, waardoor de uitlijning van de aandrijving behouden blijft bij werkzaamheden op afstand met minimale onderhoudstoegang.
• Staalfabriek en zwaar smeedmateriaal:Beschermt hydraulische aggregaten, elektrische schakelkasten en instrumentatiepanelen naast smeedhamers, walserijen en vlamboogovens waar de schoksterkte groter is dan 10 g.

ECER-productievoordeel:Elke JGX-0480D-75A wordt geproduceerd volgens ISO 9001:2015-gecertificeerde processen met individuele verificatie van de belastingsdoorbuigingscurve. Ons technische team biedt gratismodale analyse en voorspelling van overdraagbaarheidvoor uw specifieke apparatuurparameters.Neem vandaag nog contact met ons opvoor technische datasheets, 3D STEP-modellen of OEM-volumeprijzen.
