JGX-0400D-37A Draadkabel Trillingsisolator Superieure schokbeheersing Duurzaam corrosiebestendig ontwerp

JGX-0400D-37A Trillingsisolator voor draadkabels – Geavanceerde techniek voor superieure schok- en trillingscontrole

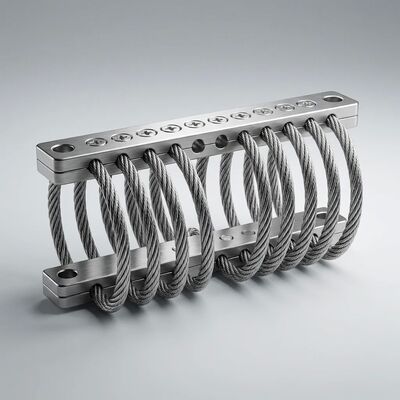

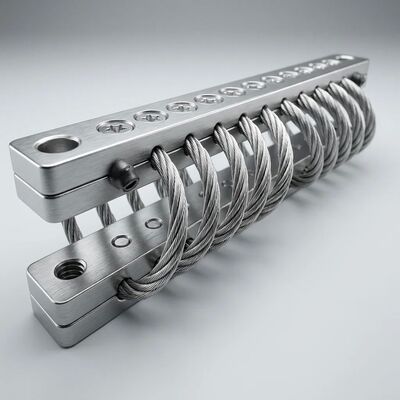

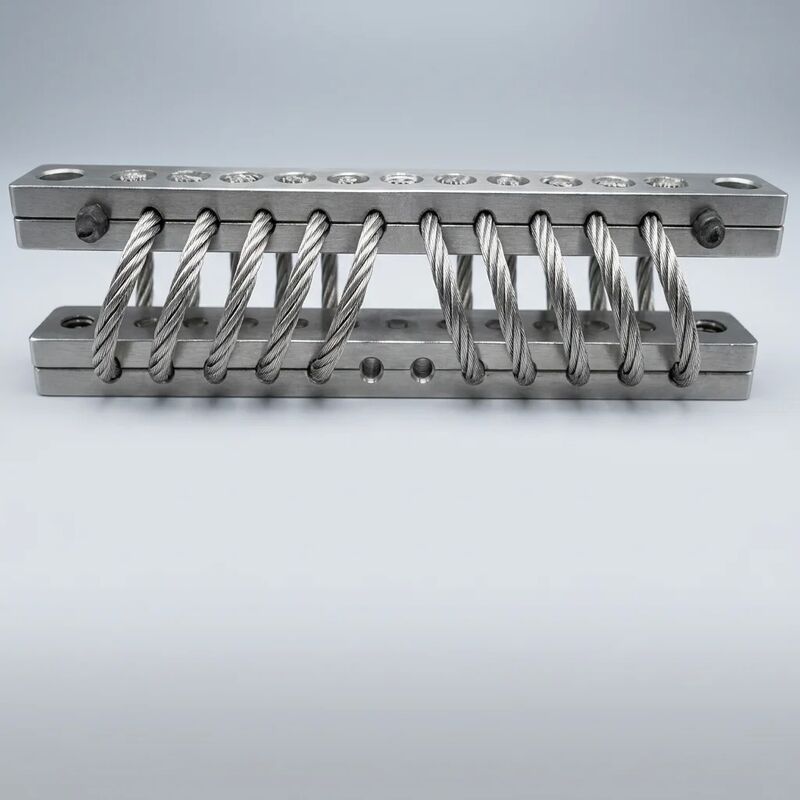

DeJGX-0400D-37A Trillingsisolator voor draadkabelsvertegenwoordigt een nauwkeurig ontworpen oplossing voor veeleisende industriële trillingsisolatievereisten. Gebouwd rond een spiraalvormige kabelconfiguratie met 6 spoelenRoestvrij staal 304 (UNS S30400)met een7×19 IWRC (onafhankelijke draadkabelkern)Dankzij de constructie levert deze isolator voorspelbare, herhaalbare schokdemping en trillingsdemping over meerdere belastingsassen. De elektrolytisch gepolijste oppervlakteafwerking verbetert zowel de weerstand tegen corrosievermoeidheid als de esthetische consistentie voor OEM-integratie.

Technische en ontwerphoogtepunten

• Gepatenteerde spiraalvormige spiraalgeometrie:De configuratie met 6 spoelen en een staalkabel met een diameter van 4,0 mm is geoptimaliseerd om eennatuurlijk frequentiebereik van 5–15 Hzonder nominale statische belasting, waardoor storingen boven 7–21 Hz (√2 × natuurlijke frequentie) effectief worden geïsoleerd. Gemetendempingsverhouding van 0,12–0,20zorgt voor een snelle energiedissipatie bij voorbijgaande schokgebeurtenissen.
• Meerassig belastingbeheer:Ontworpen voor gelijktijdige isolatie bij compressie (50–500 kg), trek (30–300 kg) en afschuifmodi. Dedynamische-tot-statische stijfheidsverhoudingblijft onder 1,5:1, waardoor consistente prestaties over verschillende excitatieamplitudes worden gegarandeerd zonder de niet-lineariteiten te verharden of te verzachten.
• Materiaalintegriteit en corrosiebescherming:Het basismateriaal van roestvrij staal 304 gecombineerd met een elektrolytisch gepolijste oppervlaktebehandeling wordt bereikt>500 uur neutraal zoutsproeibestendigvolgens ASTM B117. De bevestigingsklemmen van aluminiumlegering worden hydraulisch onder gecontroleerde druk gekrompen om het slippen van de staalkabel te voorkomen en de klemkracht uniform over de hele constructie te behouden.
• Voor vermoeidheid geoptimaliseerde constructie:Het draadkabelstrengenpatroon verdeelt de buigspanning over 133 afzonderlijke draden (7 strengen × 19 draden), waardoor>10&sup7; laadcyclibij 80% van de nominale capaciteit zonder meetbare prestatievermindering. De volledig metalen constructie elimineert veroudering van elastomeren, kruip of compressie die optreedt bij op rubber gebaseerde steunen.

Volledige technische specificaties

Aanbevolen toepassingen

• Industriële generatorsets:Isoleert door de motor veroorzaakte trillingen van diesel- en gasgeneratorpakketten van 15 kVA tot 500 kVA, waardoor de radiatorkernen en de elektronica van het bedieningspaneel worden beschermd tegen vermoeidheidsstoringen.
• HVAC- en luchtbehandelingsapparatuur:Vermindert de overdracht van structuurgeluid van centrifugaalventilatoren, koeltorens en koelunits in commerciële en industriële gebouwinstallaties.
• Compressor- en pompskids:Biedt betrouwbare trillingsisolatie voor zuiger- en roterende schroefcompressoren die werken bij 800–3600 tpm, waarbij de uitlijning onder dynamische belastingsomstandigheden behouden blijft.
• Mijnbouw- en steengroeveapparatuur:Beschermt trilzeven, motorbasissen van brekers en aandrijfsystemen van transportbanden tegen schokbelastingen met hoge amplitude in omgevingen van de winningsindustrie.
• Machinekamer voor scheepsmachinekamers:Bestand tegen een met zout beladen atmosfeer en voortdurende blootstelling aan vochtigheid in machinekamers van offshore-schepen, pompcompartimenten en ruimten voor hulpmachines.
• Spoorwegsignalisatie en baankasten:Dempt railgeïnduceerde trillingen bij bronfrequenties van 20–200 Hz, waardoor een betrouwbare werking van gevoelige elektronische vergrendelings- en communicatieapparatuur wordt gegarandeerd.

Kwaliteitsborging:Elke JGX-0400D-37A isolator ondergaat 100% dimensionale inspectie, verificatie van de statische belastingsafbuigingscurve en visuele controle van de oppervlaktekwaliteit vóór verzending. Aangepaste belastingswaarden, kabeldiameters en montageconfiguraties zijn verkrijgbaar via onze OEM/ODM-engineeringservice.Neem vandaag nog contact met ons opmet uw apparatuurspecificaties voor een op maat gemaakt voorstel voor trillingsisolatie en een concurrerende volumeofferte.
