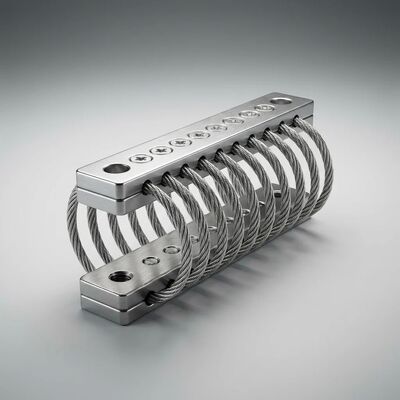

JGX-0240D-8.6A Superieure energie-absorptie draad touw trillingsisolator met 3D omnidirectionele isolatie

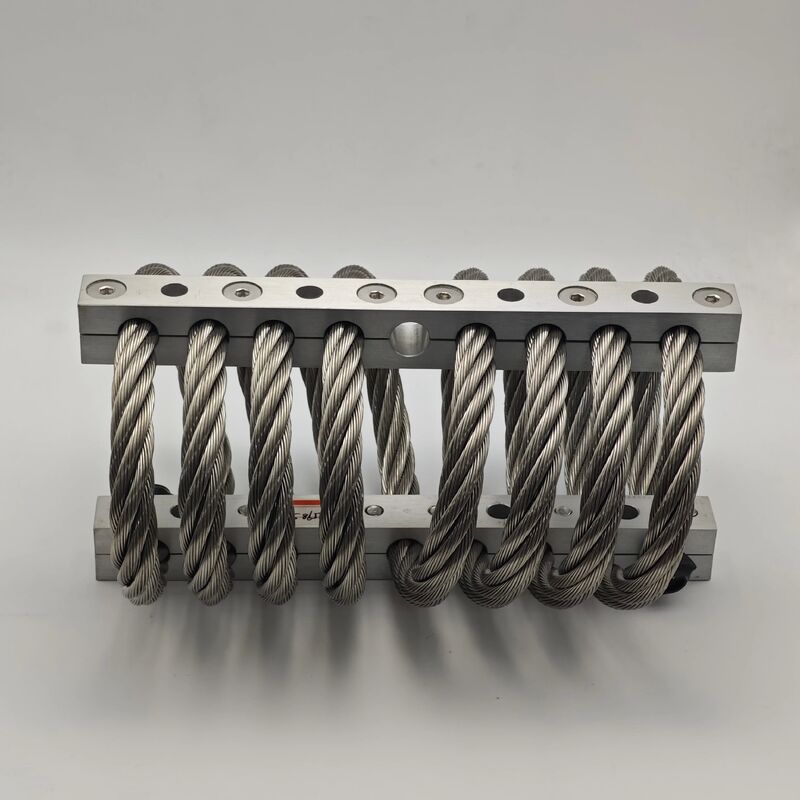

JGX-0240D-8.6A Superieure energie-absorptie draadkabel trillingsisolator

Productoverzicht

De JGX-0240D-8.6A is eensuperieure energie-absorptie draadkabel trillingsisolatorleverenechte 3D omnidirectionele isolatiemet D-grade hoge dempingsprestaties voor bescherming van precisieapparatuur. Door geavanceerde optimalisatie van de spoelgeometrie en gepatenteerde voorspanning tussen de strengen bereikt deze isolator een uitzonderlijk dissipatiepercentage van ≥85% van de kinetische energie, waarbij destructieve mechanische schokken en trillingen worden omgezet in onschadelijke, laagwaardige thermische energie via gecontroleerde Coulomb-wrijving tussen roestvrijstalen draadstrengen. In tegenstelling tot conventionele isolatoren die directionele zwakheden vertonen, biedt de JGX-0240D-8.6A een werkelijk isotrope dempingsrespons over alle drie de translatie-assen, waardoor het de definitieve keuze is voor luchtvaartelektronica in de burgerluchtvaart, elektronenmicroscopieplatforms, portalen voor medische beeldvorming en precisie-CNC-meetsystemen waarbij de richting van inkomende trillingen niet kan worden voorspeld of gecontroleerd.

Belangrijkste kenmerken

• Superieure energieabsorptie (≥85%):De gepatenteerde D-grade spoelwikkelingsgeometrie en geoptimaliseerde contactdruk tussen de strengen maximaliseren de Coulomb-wrijvingsdemping, waardoor een dissipatie van ≥85% kinetische energie wordt bereikt - aanzienlijk meer dan de 60-70% die typisch is voor standaard kabelisolatoren. Dit vertaalt zich in snellere bezinkingstijden na schokgebeurtenissen en een lagere RMS-versnelling bij de lading tijdens voortdurende trillingen.
• Echte 3D omnidirectionele isolatie:In tegenstelling tot elastomere bevestigingen uit één vlak of unidirectionele veerdempers, biedt de spiraalvormige staalkabelarchitectuur tegelijkertijd isotrope stijfheid en demping over de X-, Y- en Z-assen. Laboratoriummetingen bevestigen minder dan 8% variatie in de doorlaatbaarheid tussen assen – een niveau van richtingsuniformiteit dat onbereikbaar is met conventionele isolatietechnologieën.
• D-klasse hoogdempingsprofiel:Verhoogde dempingsverhouding van 0,20-0,30 C/Cc zorgt voor een doorlaatbaarheid van minder dan 3,0 bij resonantie - een kritische prestatiedrempel voor het beschermen van ladingen die kwetsbare optische elementen, precisielagers of micro-elektromechanische (MEMS) sensoren bevatten die intolerant zijn voor resonante versterking.
• Afgestemde respons op lage frequentie:De natuurlijke frequentie van 8-12 Hz onder nominale belasting plaatst de isolatiehoek ruim onder de typische excitatiefrequenties van machines, waardoor een isolatie-efficiëntie van >95% boven 30 Hz wordt bereikt - ideaal voor het beschermen van apparatuur tegen roterende machines, pompharmonischen en door transport veroorzaakte trillingsspectra.
• 25g schokoverlevingsvermogen:Gevalideerde bescherming tegen voorbijgaande schokken tot een piek van 25 g (11 ms halve sinuspuls), waardoor de overleving van de lading wordt gegarandeerd tijdens handlingdalingen, botsingen in het voertuig en seismische gebeurtenissen zonder de kwetsbaarheidsdrempels te overschrijden.
• Passieve betrouwbaarheid van volledig metaal:De energiedissipatie is puur mechanisch door wrijving tussen de strengen: er lekken geen hydraulische vloeistoffen, geen visco-elastische polymeren die verouderen, geen pneumatische elementen die naar beneden lekken. Het dempingsmechanisme is permanent en vereist geen onderhoudsinterventie gedurende een ontwerplevensduur van meer dan 20 jaar.

Toepassingen

• Luchtvaartelektronica en traagheidsreferentie-eenheden (IRU) voor de burgerluchtvaart
• Rasterelektronenmicroscopen (SEM) en transmissie-elektronenmicroscopen (TEM)
• Medische CT-scanner en MRI koude hoofd trillingsisolatie
• Precisie CNC-coördinatenmeetmachines (CMM)
• Laserinterferometer en optische tafelisolatieplatforms
• Halfgeleiderwafelinspectie en lithografische trillingscontrole
• Ingebouwde elektronica voor hogesnelheidstreinen en modules voor tractie-omvormers
• Seismische monitoring op afstand en sensorknooppunten voor vroegtijdige waarschuwing
• Broadcast outside-broadcast (OB) rackisolatie van bestelwagenapparatuur

Technische specificaties

Waarom kiezen voor JGX-0240D-8.6A

Standaard trillingsisolatoren gaan uit van een gevaarlijke veronderstelling: dat schokken en trillingen uit voorspelbare richtingen komen. In installaties in de echte wereld – of het nu gaat om een ​​luchtvaartelektronica-ruimte die trillingen van het casco met meerdere assen ervaart, een microscoopplatform dat onderhevig is aan voetstappen en akoestische excitatie, of een medische beeldsensor die over oneffen wegoppervlak wordt vervoerd – wordt de excitatievector zelden uitgelijnd met een enkele montage-as. De JGX-0240D-8.6A elimineert deze kwetsbaarheid volledig via zijnecht isotrope 3D omnidirectionele architectuur, waardoor binnen 8% dezelfde isolatieprestaties worden geleverd, ongeacht de excitatierichting. Gecombineerd met een energieabsorptie-efficiëntie van ≥85% – geverifieerd door middel van een geïnstrumenteerde valtest en schudtafelkarakterisering – zet deze isolator potentieel schadelijke voorbijgaande energie om in gecontroleerde, overleefbare gebeurtenissen. Voor technische teams die gevoelige ladingen beschermen waarbij een enkele, door trillingen veroorzaakte storing onaanvaardbare downtime of kalibratieverlies betekent, biedt de JGX-0240D-8.6A een volledig passieve, onderhoudsvrije, in de praktijk gevalideerde isolatieoplossing die klaar is voor onmiddellijke integratie in nieuwe ontwerpen en retrofitprogramma's.
