Gegalvaniseerde staaldraad touw trillingsisolator met isolatiefrequentie van 5 Hz tot 100 Hz voor meerrichtingstrillingsbescherming

geallieerd staaldraadtouwisolator

met een vermogen van niet meer dan 50 W

Vibratie-isolator van 5 Hz tot 100 Hz

Plaats van herkomst:

China

Merknaam:

Hoan

Certificering:

ISO9001:2015

Modelnummer:

JGX-0648A-36A

Neem contact met ons op

Vraag een offerte

Productgegevens

Werktemperatuur:

-55 ~ +120

Totale breedte:

50 mm

Trillingsisolatietype:

Passief

Isolatiefrequentiebereik:

5Hz tot 100Hz

Accessoires:

Netto

Axiale stijfheid:

50n/mm

Draadtouwmateriaal:

Gegalvaniseerd staal

Draadtouwdiameter:

6.4 mm

Na garantieservice:

Online-ondersteuning

Laadbereik:

2-4,8 kg

Functies:

Het verankeren van Gaten; Olie Resis

Corrosiebestendigheid:

Grootte van de draad:

Installatie -oriëntatie:

Verticaal of horizontaal

Markeren:

geallieerd staaldraadtouwisolator

met een vermogen van niet meer dan 50 W

Vibratie-isolator van 5 Hz tot 100 Hz

Betaling en verzendvoorwaarden

Min. bestelaantal

Betalingscondities

MoneyGram,Western Union,T/T,D/P,D/A,L/C

Verwante producten

Video

Gegalvaniseerde staaldraad touw trillingsisolator met isolatiefrequentie van 5 Hz tot 100 Hz voor meerrichtingstrillingsbescherming

Vind de beste prijs

Video

JGX-0956A-104A Draadkabel Trillingsdemper Volledig Metaal Open Structuur Voor Buitenscenario's

Vind de beste prijs

Video

JGX-1598A-557A Breedfrequente'silenceringscapaciteit' voor high-end optische platforms en apparatuur voor de vervaardiging van halfgeleiders

Vind de beste prijs

Video

JGX-1276 Series Draadtouw Vibratie Isolator Voor Industriële Overige breedte 50mm Design Style Industrial

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

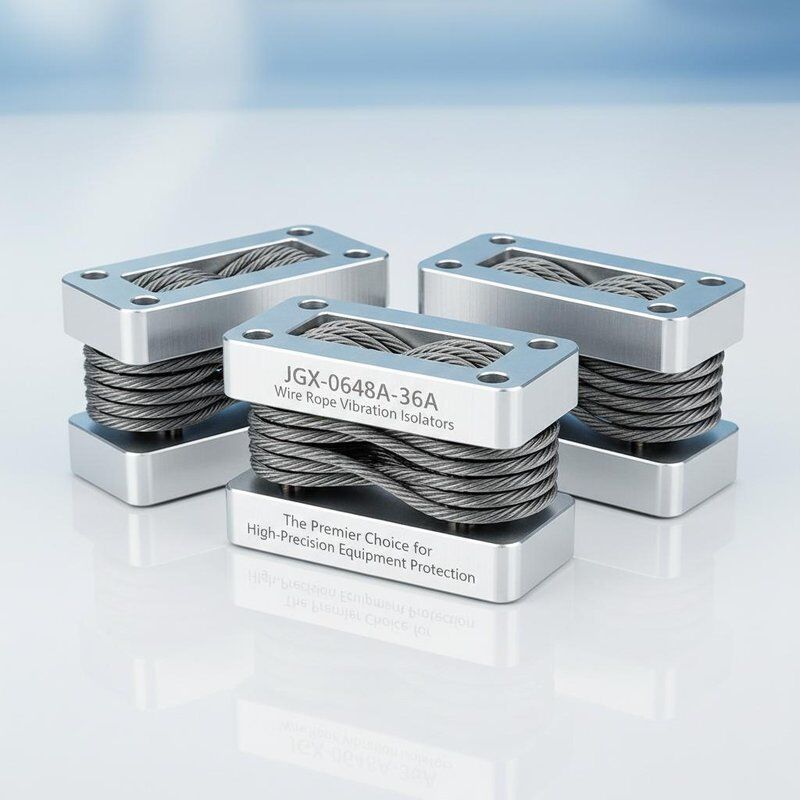

JGX-0648A-36A Trillingsdempers van staalkabel

De Eerste Keuze voor Hoogprecisie Apparatuurbescherming

Overzicht van de JGX-0648A Serie

De JGX-0648A serie trillingsdempers van staalkabel van Xi'an Hoan Microwave Co., Ltd. zijn de eerste keuze geworden voor trillingsbescherming van hoogprecisie apparatuur, dankzij hun militaire kwaliteit. Door een speciaal ontworpen spiraalvormige staalkabelstructuur bereiken deze dempers multidirectionele trillingsisolatie, waardoor de impact van trillingen en schokken tijdens transport en gebruik van apparatuur effectief wordt verminderd.

Hun kernvoordeel ligt in hoge dempingseigenschappen, die trillingsenergie snel afvoeren om resonantie te voorkomen en de stabiliteit van apparatuur te waarborgen. De JGX-0648A serie heeft ook een breed belastingsbereik, waardoor flexibel wordt voldaan aan de trillingsisolatiebehoeften van apparatuur met verschillende gewichten. Rigoureus getest op vermoeiingsweerstand en omgevingsaanpassingsvermogen, behouden de producten uitzonderlijke prestaties, zelfs onder extreme omstandigheden.

Of het nu gaat om radarsystemen, elektronische tegenmaatregelapparatuur of precisielaboratoriuminstrumenten, de JGX-0648A serie biedt betrouwbare trillingsisolatieondersteuning, wat de technische bekwaamheid van Xi'an Hoan Microwave op het gebied van hoogwaardige trillingsisolatie aantoont.

Montagemogelijkheden

Maatparameters

Model	"H"±3.30	"W"	Eenheidsgewicht	Montagemogelijkheden	Doorvoergat (mm)	Schroefdraad (mm)	Verzonken gat (℃)
JGX-0648D-79A	48	56	0.456	A,B,C,D,E,S	∅6.9±0.13	M6×1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Technische Gegevensblad

Verticale belasting

Kurve nummer	Model	Maximale statische belasting (N)	Maximale vervorming (mm)	Trillingsstijfheid (KN/m)	Schokstijfheid (KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45° Directionele belasting

Kurve nummer	Model	Maximale statische belasting (N)	Maximale vervorming (mm)	Trillingsstijfheid (KN/m)	Schokstijfheid (KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Laterale belasting

Kurve nummer	Model	Maximale statische belasting (N)	Maximale statische belasting (N)	Trillingsstijfheid (KN/m)	Schokstijfheid (KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

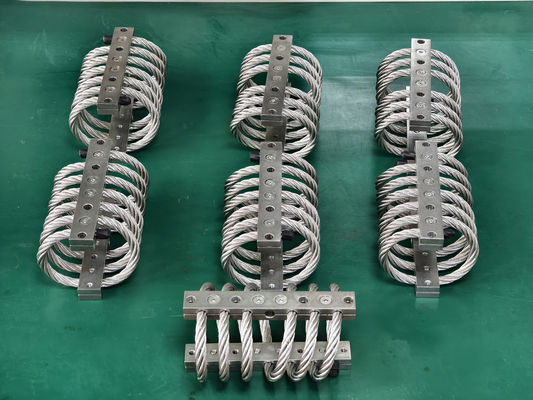

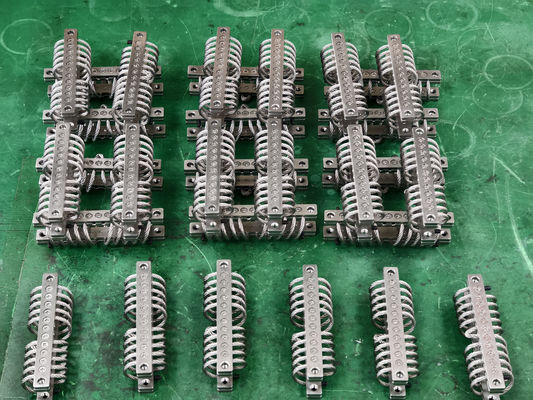

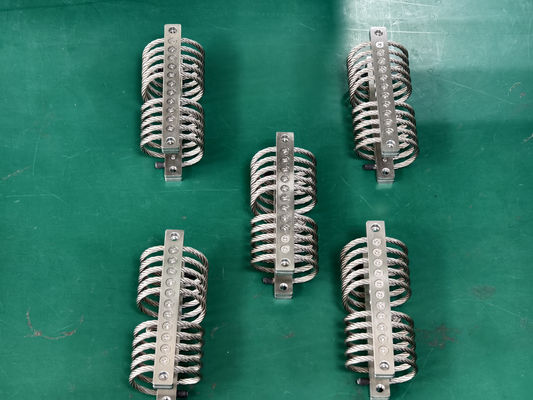

Klantfeedback Foto's
