Name: GR4-24A-A Trillingsisolator voor nauwkeurige instrumenten
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR4-24A-A
Availability: InStock

Thuis > producten > De Trillingsisolator van de draadkabel >

GR4-24A-A Trillingsisolator voor nauwkeurige instrumenten

met een vermogen van niet meer dan 50 W

Vibratie-isolator GR4-24A-A met garantie

met een breedte van niet meer dan 50 mm

Place of Origin:

China

Merknaam:

Hoan

Certificering:

ISO9001:2015 Certificate

Model Number:

GR4-24A-A

Document:

GR series.pdf

Neem contact met ons op

Vraag een offerte

GR4-24A-A Trillingsisolator voor nauwkeurige instrumenten

Productgegevens

Product Keywords:

wire vibration damper

Working Temperatu:

: -55 ~ +120

Installation Type:

Vertical

Usage:

vacuum pump

Wire Rope Diameter:

3.2mm

Color:

Silver

Wire Rope Material:

Galvanized Steel

Spring Rate:

100-500 lbs/in

Marketing Type:

Hot Product 2024

Application:

Vibration Isolation

Shock Rsistance:

30g/11ms

Markeren:

met een vermogen van niet meer dan 50 W

Vibratie-isolator GR4-24A-A met garantie

met een breedte van niet meer dan 50 mm

Betaling en verzendvoorwaarden

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Verwante producten

GR4-13A-A Draadkabel Trillingsdemper 13N Belasting 59mm Breedte

Vind de beste prijs

GR4-18A-A Draadkabel Trillingsdemper 18N Belasting 10Hz Frequentie

Vind de beste prijs

GR4-24A-A Trillingsisolator voor nauwkeurige instrumenten

Vind de beste prijs

Video

Draadkabel Trillingsdemper 1/4 Inch Gegalvaniseerd Staal 12 Inch Lengte

Vind de beste prijs

Neem contact met ons op

86-29-88292913

Contact opnemen

Productbeschrijving

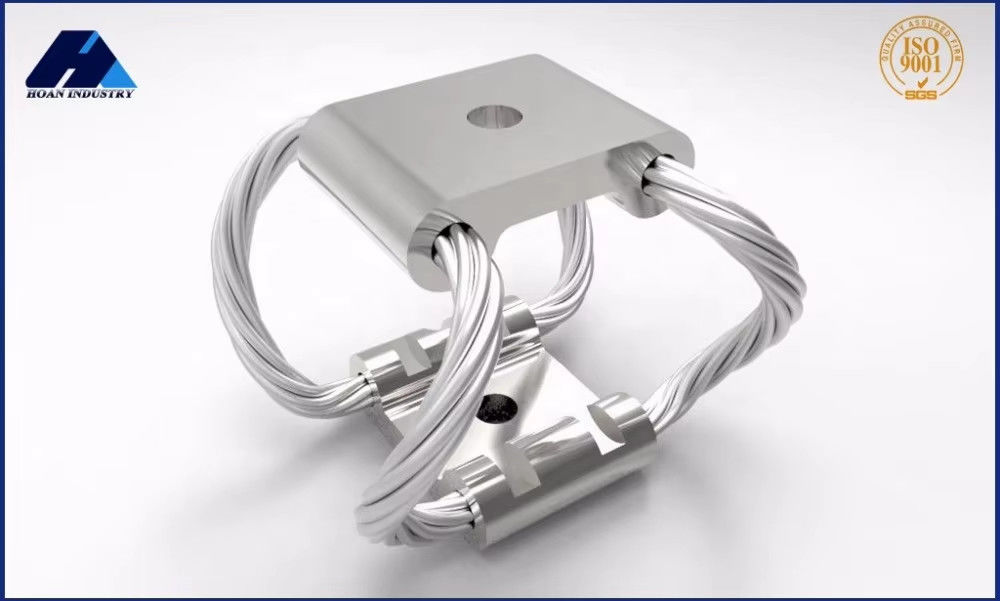

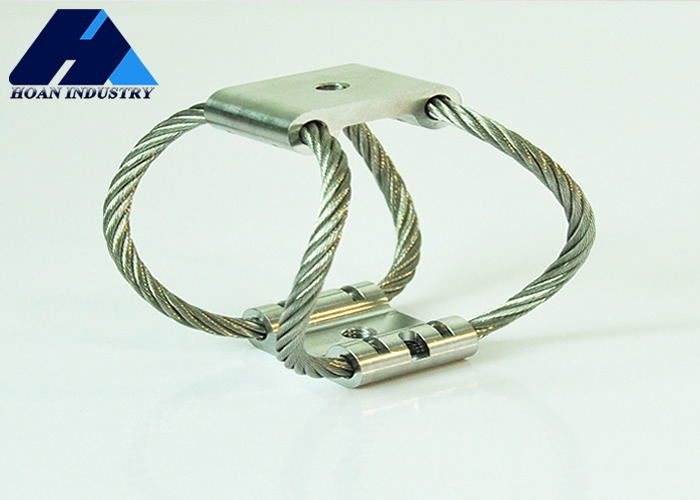

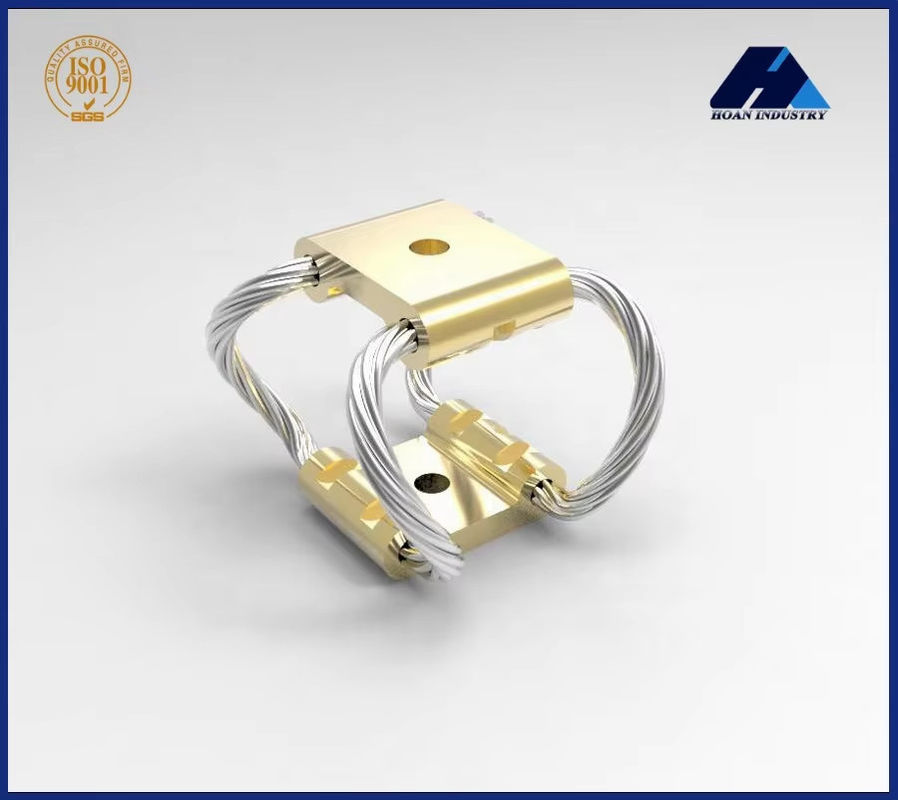

GR4-24A-A Trillingsisolatoren voor draadtouw

De ideale oplossing voor nauwkeurige instrumenten en high-end productie toepassingen die een superieure trillingscontrole vereisen.

Productspecificaties

Product-sleutelwoorden	draadtrillingsdemper
Werktemperatuur	-55°C tot +120°C
Typ van installatie	Verticaal
Gebruik	Vacuümpomp
Diameter van het draadtouw	3.2 mm
Kleur	Zilver
Materiaal voor draadtouw	Gelast staal
Lentevoet	100-500 lbs/in
Schokbestendigheid	30 g/11 ms

Vibratie-isolatoren voor draadtouw van de GR-serie

Een innovatieve oplossing voor trillingsregeling van industriële apparatuur, met name in precisieinstrumenten, communicatieapparatuur,en high-end productie toepassingen waarbij trillingsinterferentie de stabiliteit van de apparatuur beïnvloedt.

Technische punten

Spiraaldraad van roestvrij staal met meerdere strengen
Absorbeert breedfrequente trillingsenergie (bereik 5 Hz-500 Hz)
Betere corrosiebestendigheid ten opzichte van traditionele rubber- of veerisolatoren
Verlengde levensduur van meer dan 10 jaar

Toepassingsscenario's

Succesvol geïmplementeerd in hoogprecisie-gereedschapsmachines, optische platforms en communicatieapparatuur voor voertuigen.Veldtests tonen een vermindering van de trillingsdoorstraling met 60% voor versnellingsbaktoepassingen, waardoor de onderhoudscycli aanzienlijk worden verlengd.

Afmetingsparameters

Model	Hoogte ± 1,5 mm	Breedte (mm)	Gewicht ((kg)	Montageopties	Door het gat.	Draad ((mm)	C'sink (((°)
GR4-24A-A	42	47	0.63	A, B, C, D, E, S.	¢7	M6*1.0	90
GR4-18A-A	53	54	0.63	Hetzelfde als hierboven.
GR4-13A-A	60	59	0.68	Hetzelfde als hierboven.
GR4-6.7A-A	75	68	0.77	Hetzelfde als hierboven.

Statische belastingcurve

- Nee, dat is niet waar.	Model	Maximale statische belasting (N)	Maximale afbuiging (mm)	Kv ((Vibratie) (KN/m)	Ks (schok) (KN/m)
1	GR4-24A-A	24	19.6	12	5.8
2	GR4-18A-A	18	29.7	6	2.5
3	GR4-13A-A	13	35.8	4.4	1.6
4	GR4-6.7A-A	6.7	49.3	2.2	0.7

Opties voor het monteren van staven

Materiaalopties:Vlekkeloos staal of aluminium
Oppervlaktebehandelingen voor aluminium:
- Witte anodisering:Standaardbehandeling die de natuurlijke kleur van aluminium behoudt terwijl de oppervlakhardheid toeneemt
- Hard anodiseren:Biedt superieure hardheid met een donkere afwerking, aanbevolen voor veeleisende toepassingen

Voorbeeld van installatie door de klant
